Manuel d'utilisation du VLT
FC 300
1-04 Overload Mode
Option:
[0] * High torque
[1] Normal torque
Ce paramètre ne peut pas être réglé lorsque le moteur est en marche.
1-90 Motor Thermal Protection
Option:
[0] * No protection
[1] Thermistor warning
[2] Thermistor trip
[3] ETR warning 1
[4] ETR trip 1
[5] ETR warning 2
[6] ETR trip 2
[7] ETR warning 3
[8] ETR trip 3
[9] ETR warning 4
[10] ETR trip 4
La protection du moteur peut être améliorée en utilisant un éventail de techniques : capteur PTC ou KTY (voir également la section
KTY
) dans les bobines du moteur ; thermocontact mécanique (type Klixon) ou relais thermique électronique (ETR).
®
AutomationDrive
Fonction:
Permet un surcouple pouvant atteindre 160 %.
Pour un moteur surdimensionné, permet un surcouple de 110 %.
Fonction:
Le variateur de fréquence détermine la température du moteur pour la protection du moteur de
deux manières différentes :
• Par l'intermédiaire d'une thermistance raccordée à l'une des entrées analogiques ou digi-
tales (Par.1-93 Source thermistance
• En calculant la charge thermique (ETR = relais thermique électronique) en fonction de la
charge réelle et du temps. La charge thermique calculée est comparée au courant nominal
du moteur I et à la fréquence nominale du moteur f
M,N
de charge moindre à une vitesse inférieure suite à une réduction du refroidissement à partir
du ventilateur intégré au moteur.
Surcharge continue du moteur, si aucun avertissement ou déclenchement du variateur de fréquence
n'est nécessaire.
Active un avertissement lorsque la thermistance ou le capteur KTY raccordé au moteur réagit à une
surchauffe du moteur.
Arrête (disjoncte) le variateur de fréquence lorsque la thermistance raccordée dans le moteur réagit
à une surchauffe du moteur.

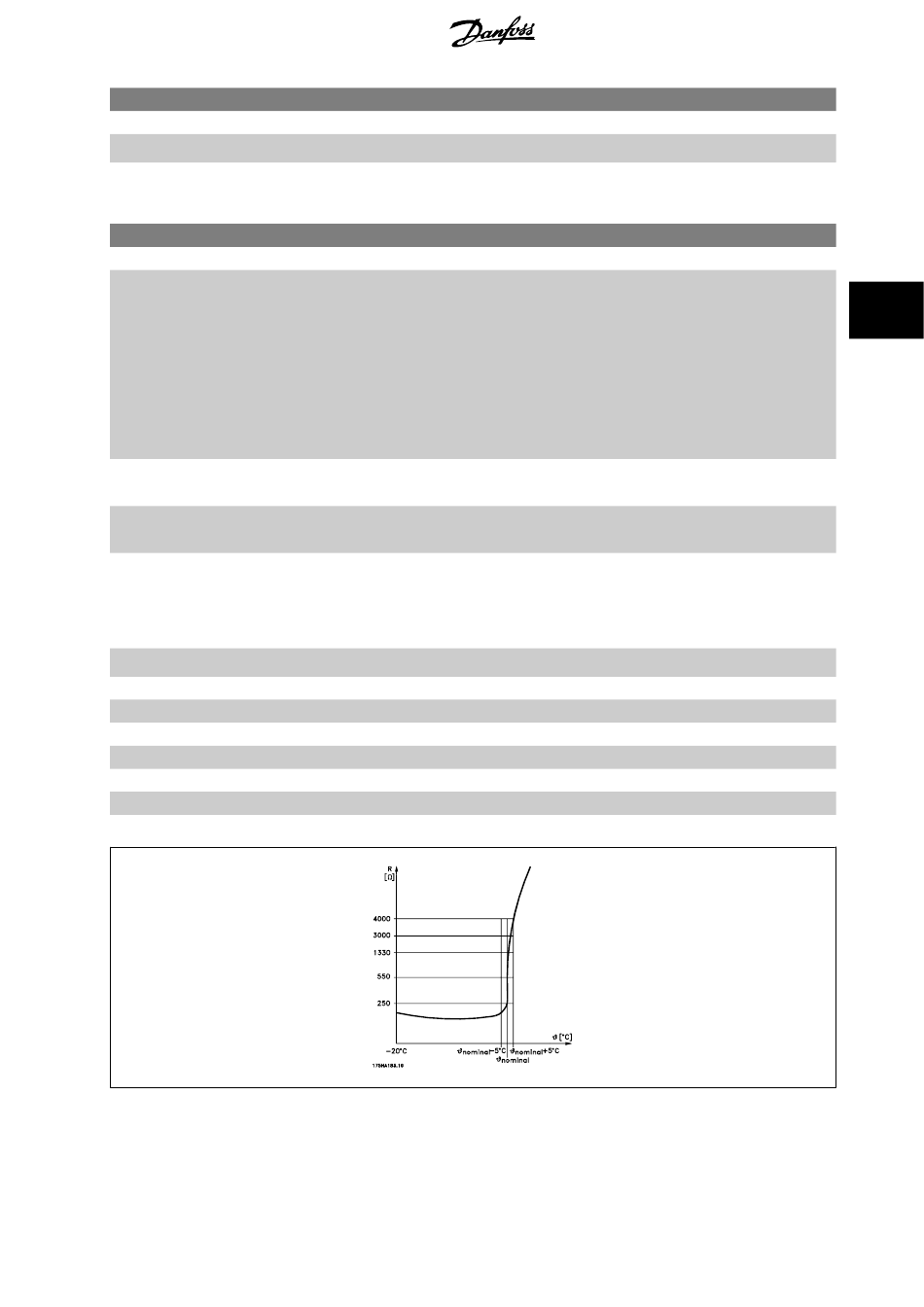

La valeur de déclenchement de la thermistance doit être supérieure à 3 kΩ.
Intégrer une thermistance (capteur PTC) dans le moteur pour une protection des bobines.
Consulter la description précise ci-dessous.
®
MG.33.AC.04 - VLT est une marque déposée Danfoss
4 Programmation
).
. Les calculs évaluent le besoin
M,N
Connexion du capteur
