3 Installation

3.6.1 Programmation finale et test

Pour tester le process et s'assurer que le variateur de fréquence fonctionne, procéder comme suit.

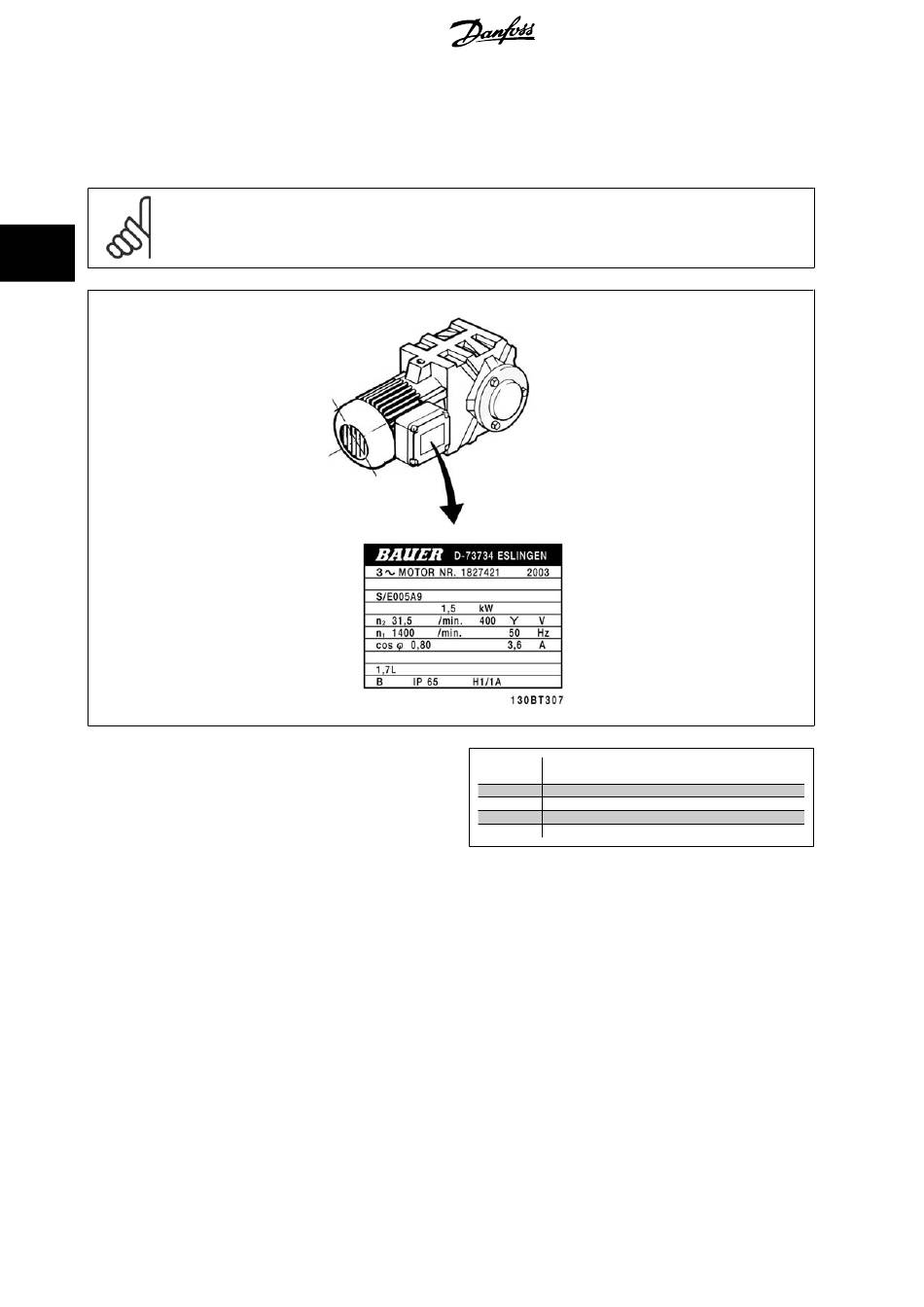

Étape 1. Localiser la plaque signalétique du moteur.
N.B.!
Le moteur est connecté en étoile (Y) ou en triangle (Δ). Ces informations se trouvent sur la plaque signalétique du moteur.
3
Étape 2. Entrer les données de la plaque signalétique du moteur
dans cette liste des paramètres.
Pour accéder à cette liste, appuyer d'abord sur la touche [QUICK MENU]
et choisir Q2 Config. rapide.
Étape 3. Activer l'adaptation automatique au moteur (AMA)
L'exécution d'une AMA garantit un fonctionnement optimal. L'AMA mesure les valeurs à partir du diagramme équivalent au modèle
de moteur.
1. Relier la borne 37 à la borne 12 (si la borne 37 est disponible).
2. Relier la borne 27 à la borne 12 ou régler le Par. 5-12
3. Activer l'AMA Par. 1-29
4. Choisir entre AMA complète ou réduite. Si un filtre sinus est monté, exécuter uniquement l'AMA réduite ou retirer le filtre au cours de la procédure
AMA.
5. Appuyer sur la touche [OK]. L'affichage indique Press [Hand on] pour act. AMA.
6. Appuyer sur la touche [Hand on]. Une barre de progression indique si l'AMA est en cours.
Arrêter l'AMA en cours de fonctionnement.
1. Appuyer sur la touche [OFF] - le variateur de fréquence se met en mode alarme et l'écran indique que l'utilisateur a mis fin à l'AMA.
AMA réussie
1. L'écran de visualisation indique Press.OK pour arrêt AMA.
2. Appuyer sur la touche [OK] pour sortir de l'état AMA.
34
Terminal 27 Digital Input
Automatic Motor Adaptation (AMA)
.
MG.33.AC.04 - VLT
Manuel d'utilisation du VLT
1. Par. 1-20 Motor Power [kW]
Motor Power [HP]
Par. 1-21
2. Par. 1-22 Motor Voltage
3. Par. 1-23 Motor Frequency
4. Par. 1-24 Motor Current
Motor Nominal Speed
5. Par. 1-25
sur Inactif.
®
