12
MT230
MT345

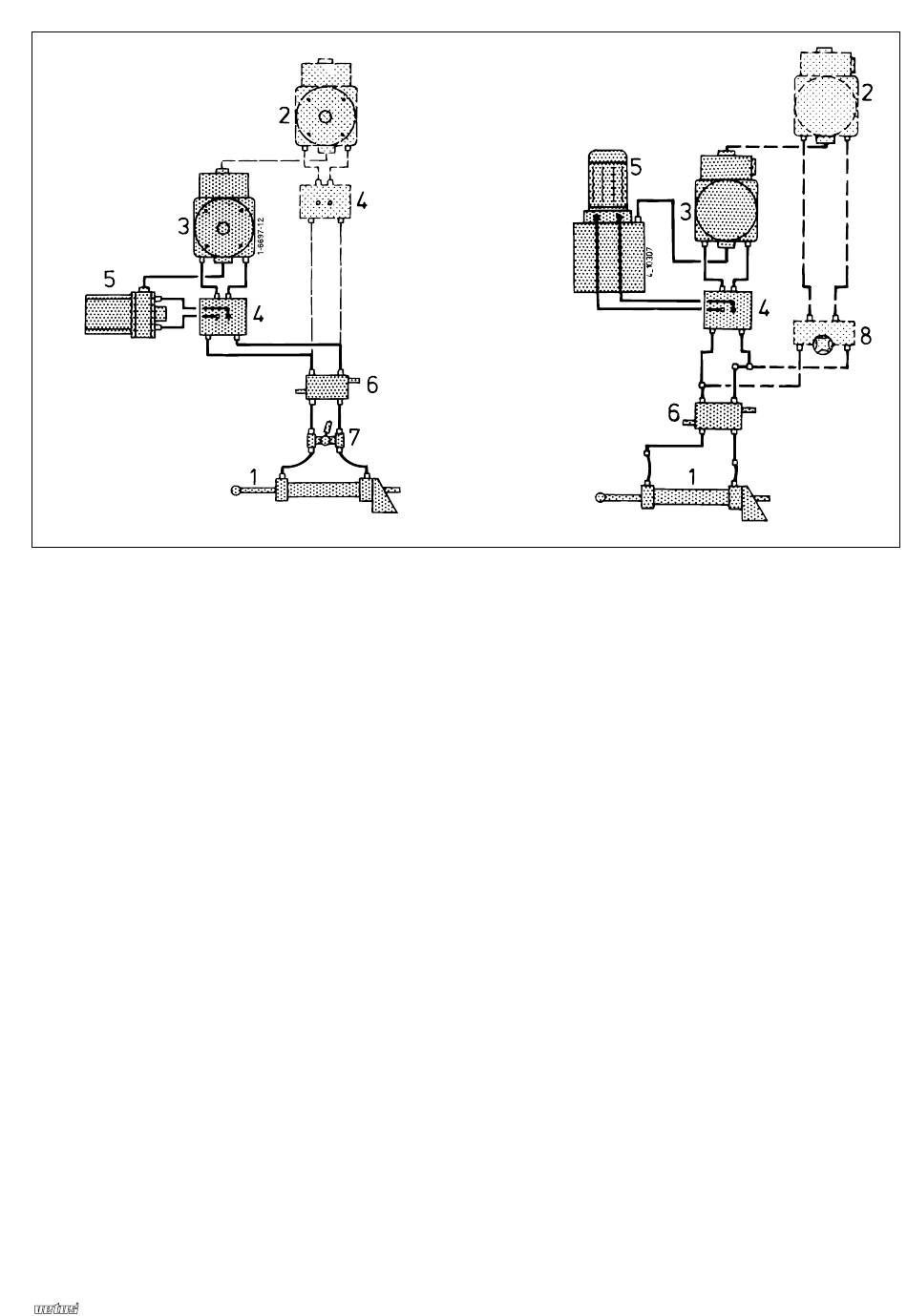

Hydraulische besturing, enkele / dubbele bediening met over-
drukventiel, kortsluitkraan en electro-hydraulische pomp.
Hydraulic steering, single / dual station with pressure relief
valve, by-pass valve and electro-hydraulic pump.
Hydraulische Ruderanlage, mit einem oder zwei Steuerständen, mit
Überdruckventil, Kurzschlußventil und elektrohydraulischer Pumpe
1 Cylindre
2 Pompe de commande supérieure
3 Pompe de commande inférieure
4 Double clapet de retenue
5 Pompe électrohydraulique
6 Valve de surpression
7 Valve de dérivation
8 Clapet de retenue simple avec valve
de dérivation
Hydraulic Steering Systems 230 - 1200 kgm
MT455
MT600
MT900
MT1200
Commande hydraulique, à commande simple/double, avec valve
de surpression, valve de dérivation et pompe électro-hydraulique.
Gobierno hidráulico, mando único/doble con válvula de
seguridad, válvula de desviación y bomba electrohidráulica.
Sistema motore idraulico a controllo singolo / doppio con valvola
di sovrapressione, valvola di by-pass e pompa elettro-idraulica.
1 Cilindro
2 Bomba de dirección superior
3 Bomba de dirección inferior
4 Válvula de retención doble
5 Bomba electrohidráulica
6 Válvula de seguridad
7 Válvula de desviación
8 Válvula de retención simple con llave
de cortocircuito
1 Cilindro
2 Pompa motrice superiore
3 Pompa motrice inferiore
4 Valvola di ritegno doppia
5 Pompa elettroidraulica
6 Valvola di sovrapressione
7 Valvola di by-pass
8 Valvola di ritegno semplice con rubi-
netto di by-pass
