5. Installez le raccord (B) dans l'orifice jusqu'à ce que la
rondelle d'appui (D) et le joint torique (A) se touchent sur la
surface (E).
6. Positionnez les raccords d'angle en les dévissant d'un tour
maximum.
7. Tournez l'écrou de blocage (C) jusqu'à la rondelle (D) et
serrez-le à la valeur de couple indiqué dans le tableau.
Utilisez deux clés, l'une sur le raccord (B) et l'autre sur
l'écrou de blocage (C).
8. Vérifiez l'état final du raccord.
Tableau 7.7 Raccords hydrauliques à joint torique (ORB) – Réglables et non réglables
Indice SAE
-2
-3
-4
-5
-6
-8
-10
-12
-14
-16
-20
-24
-32
17. Les valeurs de couple de serrage indiquées sont basées sur les connexions lubrifiées lors du réassemblage.
262811
RÉFÉRENCE
Taille de filetage (po)
5/16 à 24
3/8 à 24
7/16 à 20
1/2 à 20
9/16 à 18
3/4 à 16
7/8 à 14
1 1/16 à 12
1 3/16 à 12
1 5/16 à 12
1 5/8 à 12
1 7/8 à 12
2 1/2 à 12
348
D
A
B

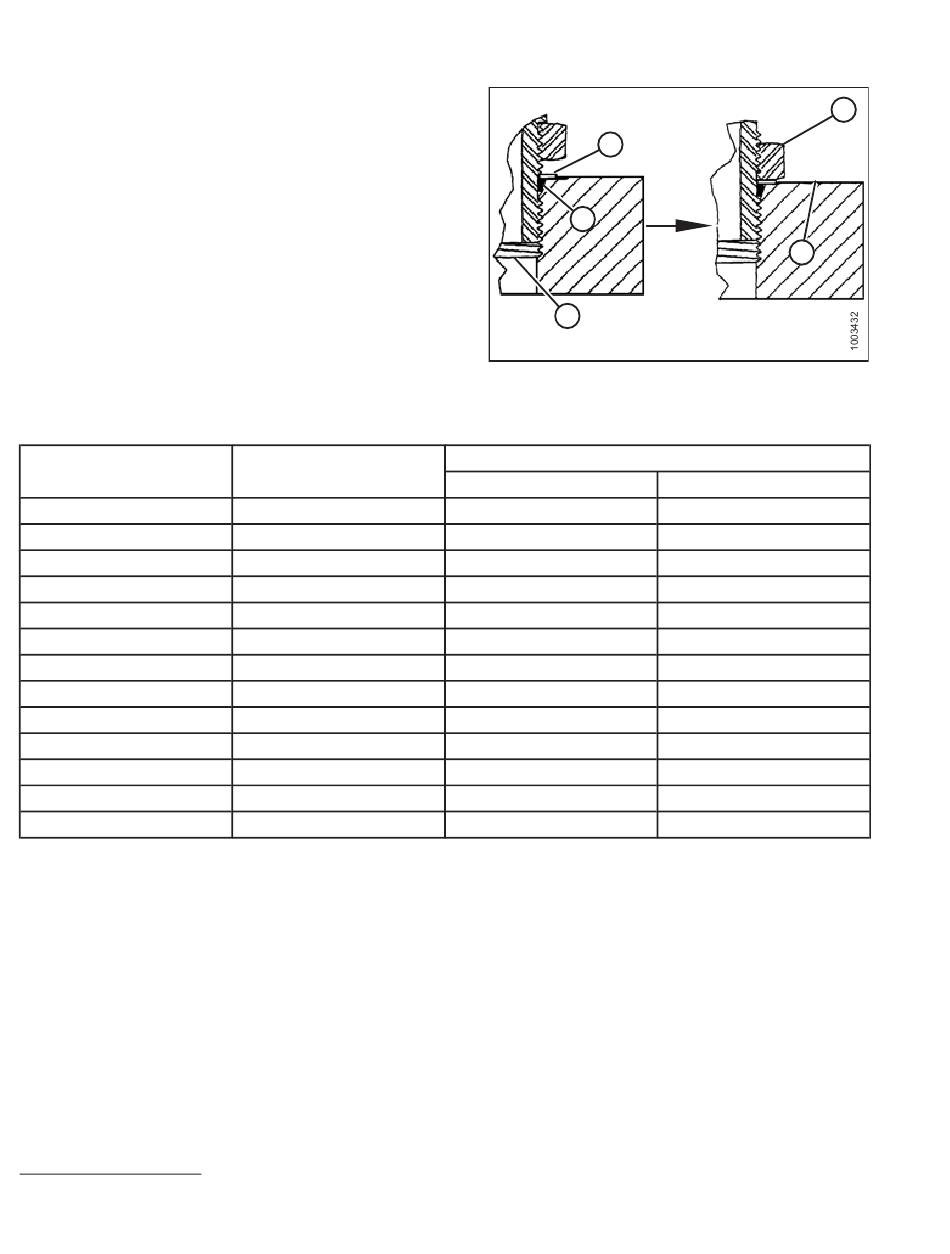

Figure 7.8: Raccord hydraulique
Valeurs de couple de serrage
Nm
10 à 11
18 à 20
29 à 32
32 à 35
40 à 44
70 à 77
115 à 127
183 à 201
237 à 261
271 à 298
339 à 373
414 à 455
509 à 560
C
E
17
pi lbf (*po lbf)
*89 à 97
*159 à 177
21 à 24
24 à 26
30 à 32
52 à 57
85 à 94
135 à 148
175 à 193
200 à 220
250 à 275
305 à 336
375 à 413
