9. Ouvrez le clapet de verrouillage (A) de chaque vérin en
tournant la poignée en position ouverte (en ligne avec le
flexible).
10. Pour vérifier le flottement, abaissez la faucheuse à disques
tractée en position de coupe, saisissez son coin avant et
soulevez-la ; le poids doit être à peu près de 45 kg (100 lb)
aux deux extrémités.
NOTE:
Dans des conditions difficiles ou en présence de pierres, il
peut être préférable d'appliquer moins de force afin de
protéger les composants de coupe.
NOTE:
Lorsque le réglage du flottement est léger, il peut être
nécessaire de réduire la vitesse au sol afin d'éviter un excès
de rebonds qui rendrait la coupe irrégulière.
11. Répétez les procédures d'ajustement jusqu'à ce que le
poids désiré soit atteint aux deux extrémités de la
faucheuse à disques tractée.
3.15.2 Hauteur de coupe
La hauteur de coupe est déterminée par la combinaison de l'angle de la barre de coupe et des réglages du patin. Réglez la
hauteur de coupe pour des résultats de coupe optimaux tout en évitant une accumulation excessive de boue et de terre à
l'intérieur de la faucheuse à disques tractée qui peut entraîner un flux de récolte faible et une usure précoce des
composants de coupe.
L'abaissement des patins et la réduction de l'angle de la barre de coupe augmentent la hauteur de coupe, entraînant des
hauteurs de chaume plus importantes qui accélèrent le séchage. Cela peut être souhaitable sur sol pierreux afin de réduire
l'endommagement des pièces de coupe.
Soulever les patins et augmenter l'angle de la barre de coupe diminuent la hauteur de coupe, entraînant une hauteur de
chaume réduite. Pour obtenir des instructions, consultez
Pour choisir un angle permettant d'optimiser les performances en fonction des conditions de votre récolte et de l'état de
vos champs, reportez-vous à
Pour réduire l'endommagement de la barre de coupe, le creusement du sol et l'accumulation de terre sur la barre de
coupe dans des conditions humides, le flottement doit être réglé pour être aussi léger que possible sans provoquer trop de
rebonds. Pour obtenir des instructions, consultez
262811
3.15.3 Angle de la barre de coupe, page
Réglage du flottement, page
OPÉRATION

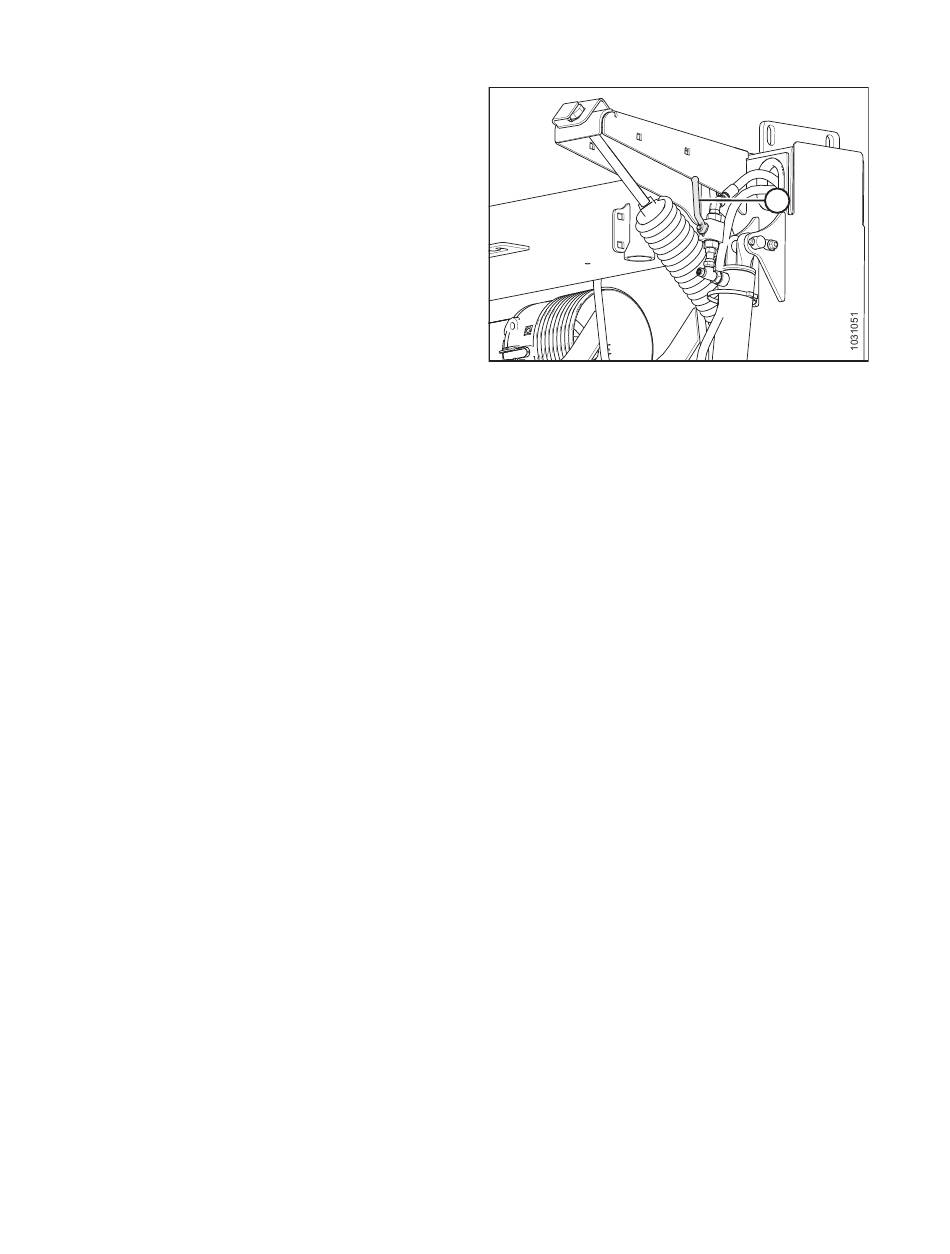

Figure 3.105: Clapet de verrouillage du
vérin – Position ouverte
Réglage de la hauteur de coupe, page
101.
95.
98
A
99.
Révision A
