2. Graissez la gorge du roulement (A) des fourches du côté
intérieur.
3. Ajustez le support de la gaine (B) sur la gorge du
roulement (A), en veillant à ce que le graisseur (C) soit
tourné vers la gaine.
4. Installez le support de protection (A) dans le cône
externe (B) en veillant à ce que le raccord graisseur (C) soit
inséré dans le trou adéquat.
5. Fixez le cône de base (A) et la gaine tubulaire (B) sur le
cône externe (C).
262811
MAINTENANCE ET ENTRETIEN

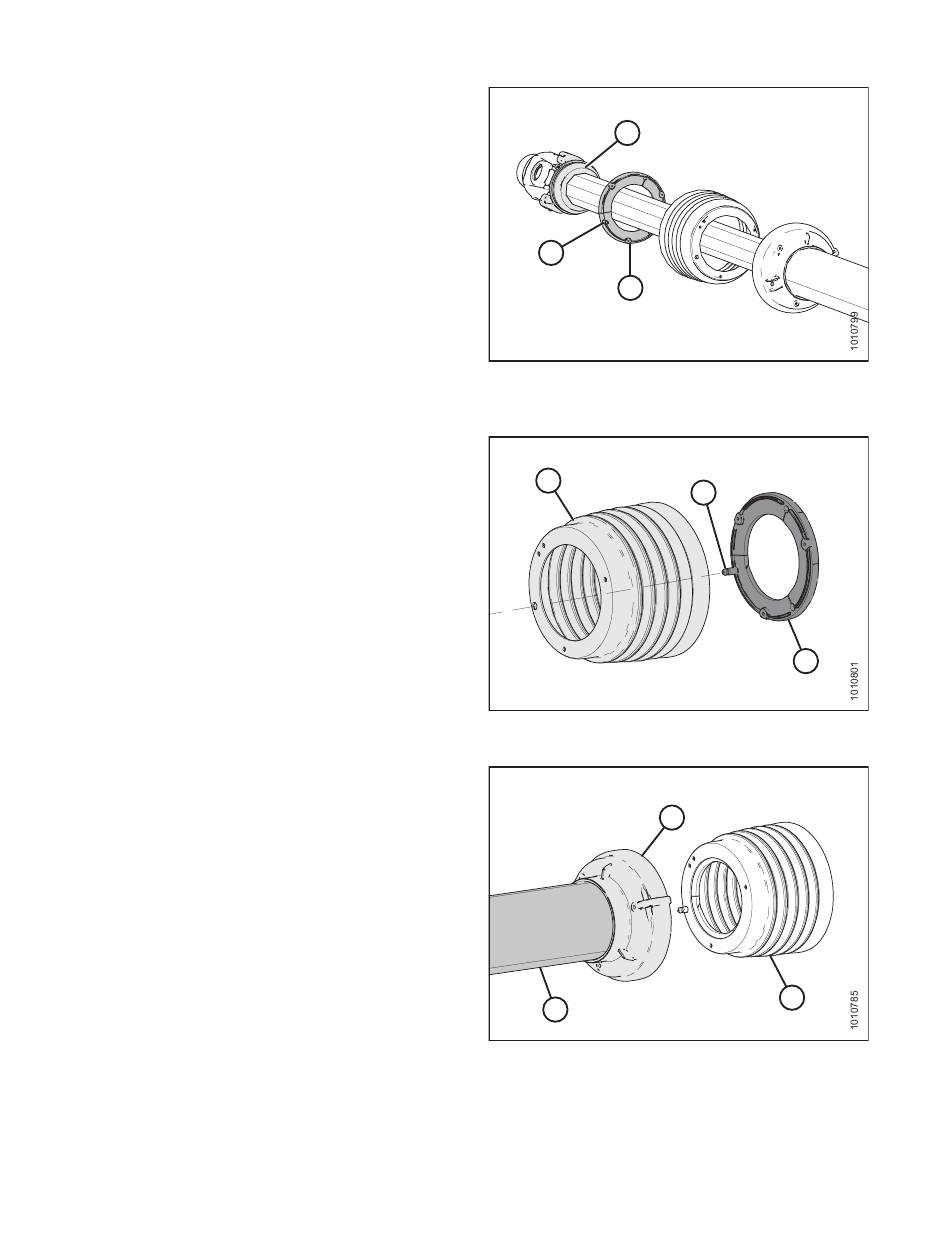

Figure 4.239: Fourche interne et support de
protection
Figure 4.240: Support de protection et cône externe
Figure 4.241: Cône de base, gaine rigide et cône
externe
280
