Installation des déflecteurs de la barre de coupe – R116
Lors de la coupe de cultures à longues tiges dans certaines conditions de terrain, il est recommandé d'installer des
déflecteurs de barre de coupe.
DANGER
Pour prévenir les blessures ou la mort causées par le démarrage ou la chute inattendue d'une machine surélevée,
arrêtez toujours le moteur et retirez la clé du contact avant de quitter le siège de l'opérateur ou d'effectuer des
réglages sur la machine. Si la faucheuse à disques tractée est relevée, fermez toujours les clapets de verrouillage et
placez des blocs sous la faucheuse à disques tractée. Ne travaillez jamais sur ou sous une faucheuse à disques tractée
plateforme non soutenu(e).
DANGER
Assurez-vous qu'il n'y a personne dans la zone.
AVERTISSEMENT
Les lames de disque ont deux bords tranchants qui peuvent causer des blessures graves. Faites preuve de prudence et
portez des gants lorsque vous travaillez avec ou à proximité des lames.
1. Positionnez la faucheuse à disques tractée à une hauteur adaptée à la tâche.
2. Coupez le moteur et retirez la clé du contact.
3. Si la faucheuse à disques tractée est levé(e) :
a.
Placez des blocs sous chaque extrémité, ou juste à l'intérieur de chaque extrémité, de la barre de coupe.
b. Abaissez la faucheuse à disques tractée sur les blocs.
c.
Coupez le moteur et retirez la clé du contact.
d. Fermez les clapets de verrouillage du vérin de levage . Pour obtenir des instructions, consultez
verrous du , page
4. Nettoyez tout débris du rebord et des six trous de montage le long du bord arrière de la barre de coupe.
5. Positionnez le déflecteur gauche (A) sur le bord arrière de
la barre de coupe et alignez les fentes du déflecteur avec
les fixations existantes ainsi qu'avec le bouchon.
6. Fixez l'extrémité extérieure du déflecteur à la barre de
coupe à l'aide du boulon à bride hexagonal M8 x
20 mm (B). Appliquez un frein-filet moyennement résistant
(Loctite
MD
243 ou équivalent) sur les filetages des boulons.
7. Installez trois vis à tête ronde à six pans creux M10 et
écrous de blocage (C) pour fixer le déflecteur gauche de la
barre de coupe.
NOTE:
Les boulons sont insérés dans la barre de coupe à partir du bas.
8. Serrez les boulons (C) à 54 Nm (40 pi-lbf).
9. Serrez le boulon (B) à 29 Nm (21 pi-lbf [257 po-lbf]).
262811
37.
OPÉRATION
B

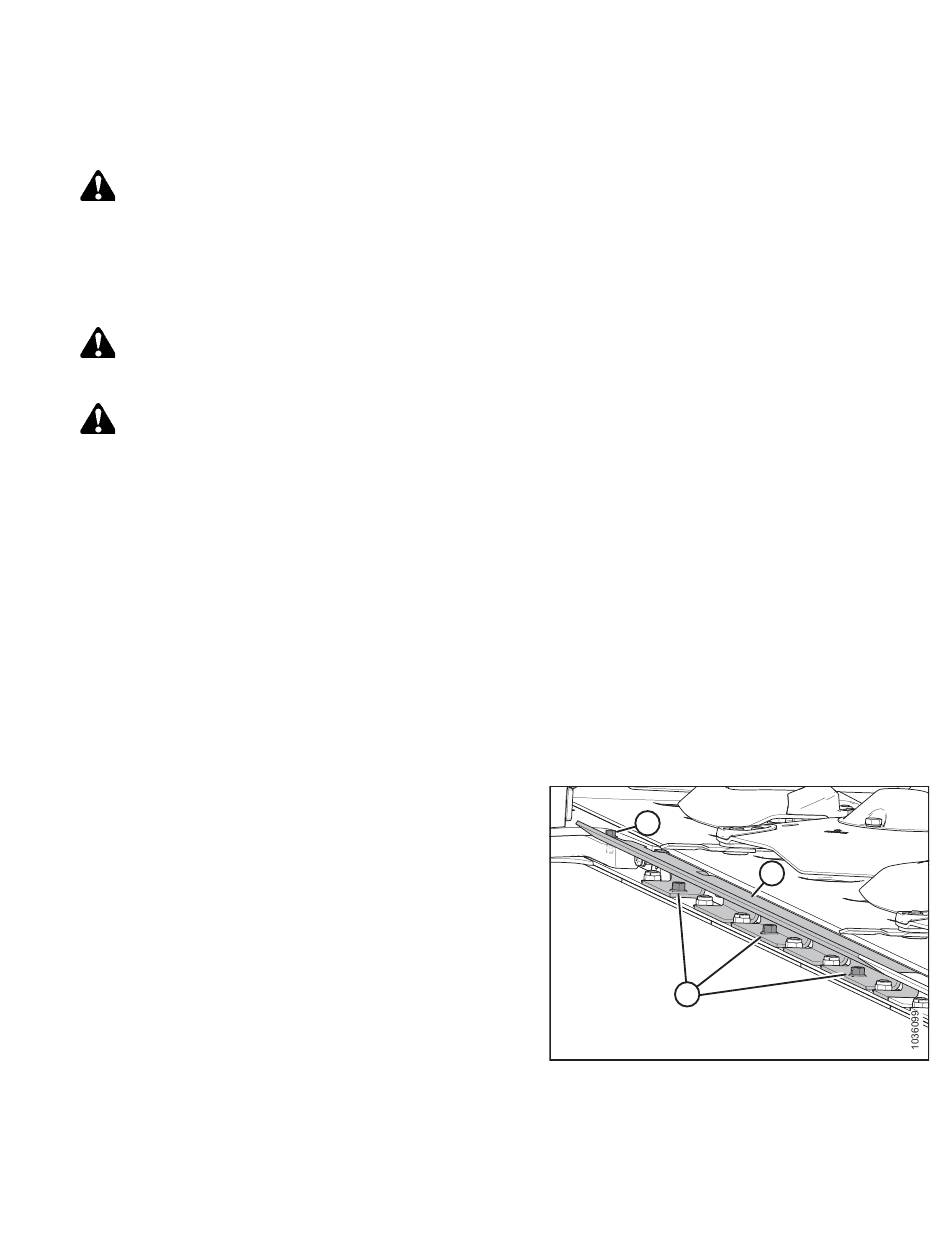

Figure 3.115: Déflecteur de la barre de coupe –
Côté gauche
107
3.1.1 Enclencher les
A
C
Révision A
