9. Retirez les huit boulons à six pans M8 avec bride (A) et les
deux blindages du tambour (B).
10. Retirez les quatre boulons à six pans M12 avec bride et les
entretoises (A) qui fixent l'ensemble de la transmission (B)
à l'entraînement du moyeu (C).
11. Faites glisser la transmission (A) vers le bas, inclinez-la sur
le côté et sortez-la du tambour.
NOTE:
Pour plus de clarté, l'illustration montre une vue en coupe
du tambour et du blindage du tube.
262811
MAINTENANCE ET ENTRETIEN

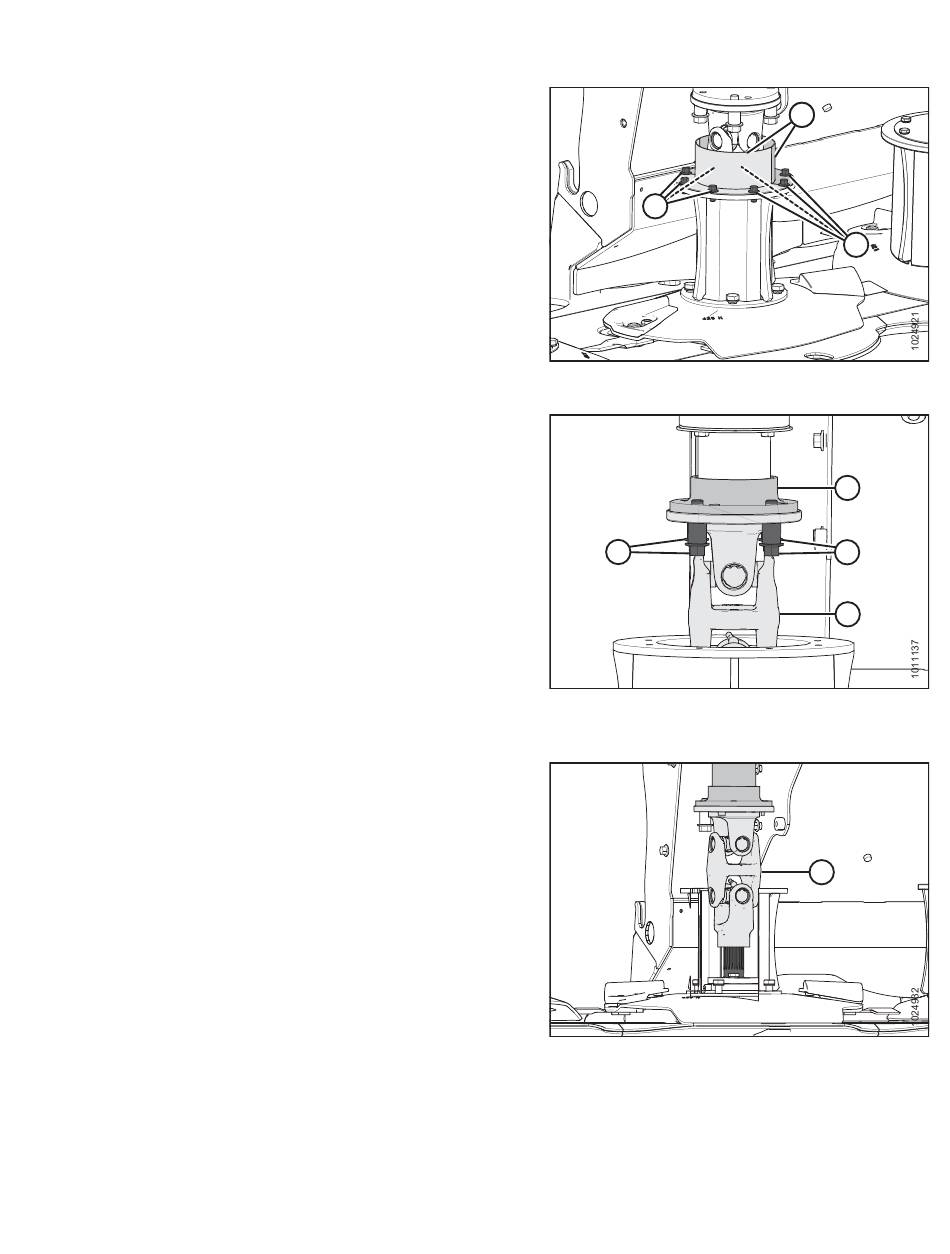

Figure 4.116: Blindage de la transmission
Figure 4.117: Connexion entre l'entraînement de
moyeu et la transmission
Figure 4.118: Connexion entre l'entraînement de
moyeu et la transmission
221
A
A
B B
A
C
A
B
A
Révision A
