4. Assurez-vous que l'entretoise (A) est sur le pivot.
5. Positionnez le disque/tambour non entraîné (B) sur le pivot
comme indiqué.
6. Installez quatre boulons M12 et rondelles (A) pour
maintenir le tambour et l'ensemble du disque au pivot.
7. Serrez la quincaillerie à 85 Nm (63 pi-lbf).
8. Installez les huit boulons M8 et les rondelles (A) pour fixer
le capot (B) au tambour non entraîné.
9. Serrez les boulons à 28 Nm (21 pi-lbf [248 po-lbf]).
AVERTISSEMENT
Veillez à ce que la barre de coupe soit complètement dégagée
de tout objet étranger. Ces objets étrangers pourraient être
violemment éjectés au démarrage de la machine, provoquant
des blessures graves ou des dégâts matériels à la machine.
10. Fermez les portes de barre de coupe. Pour des instructions,
voir
3.3.3 Fermeture des portes de la barre de coupe, page
45.
262811
MAINTENANCE ET ENTRETIEN

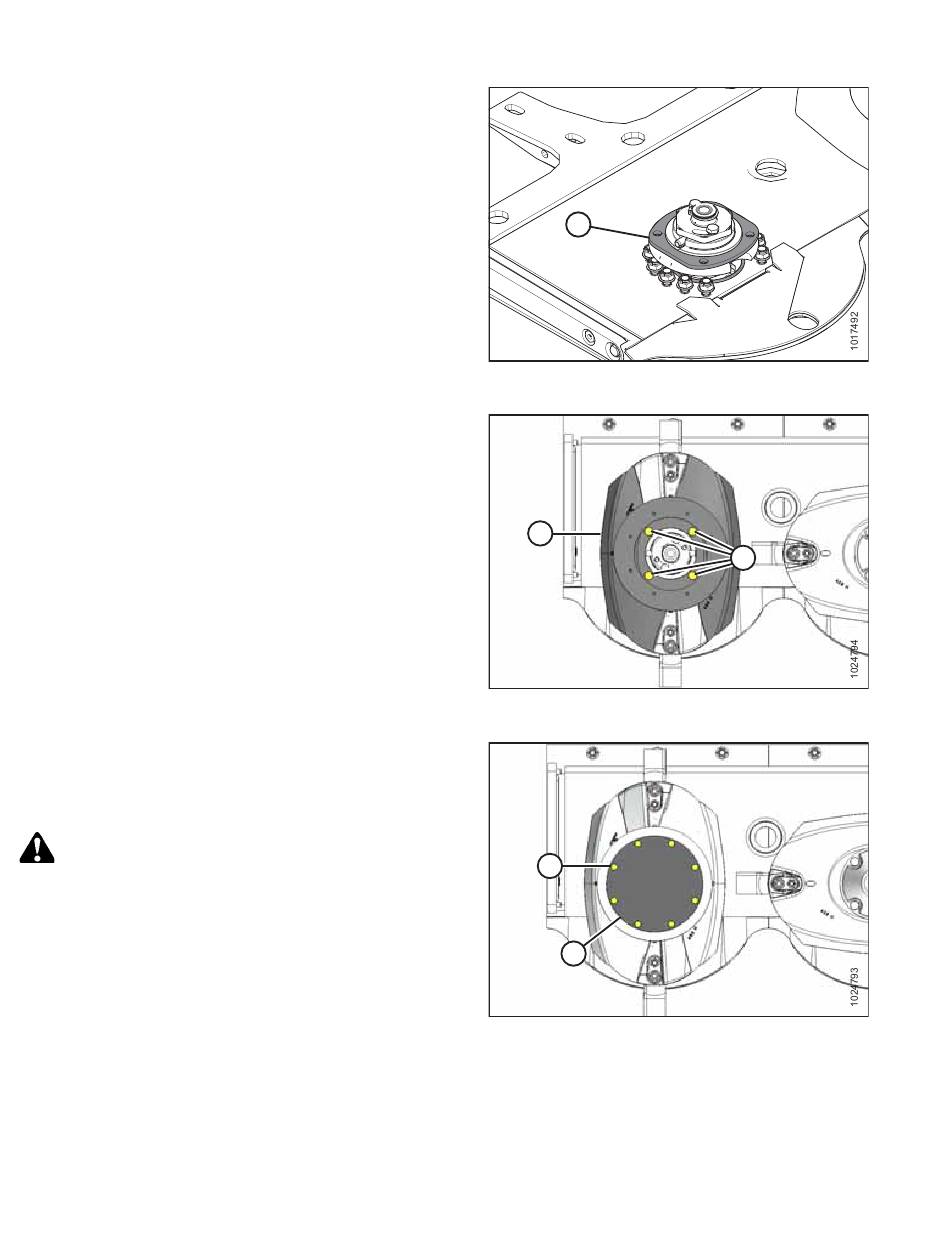

Figure 4.153: Pivot non entraîné
Figure 4.154: Tambour non entraîné
Figure 4.155: Tambour non entraîné
240
A
B
A
B
A
Révision A
