2. Retirez et conservez l'écrou hexagonal et la rondelle
plate (A) qui fixent le verrou à l'arrière du blindage
d'entraînement.
3. Retirez le verrou et remplacez-le par la nouvelle pièce.
4. Réinstallez l'écrou hexagonal et la rondelle plate (A)
retenus.
5. Retirez les deux boulons de carrosserie (A), remplacez
l'ensemble goujon-attache (B) s'il est usé ou endommagé,
et réinstallez les boulons de carrosserie.
6. Réinstallez le blindage d'entraînement. Pour obtenir des instructions, consultez
transmission, page
249.
4.5.2 Cône de protection de la transmission
Le soufflet de protection protège le joint universel de la terre, de la poussière et des débris.
Retrait du cône de protection de la transmission
Retrait du soufflet de protection de la prise de force.
AVERTISSEMENT
Ne faites PAS fonctionner la machine sans les soufflets de protection de la transmission en place et les verrous à levier
solidement bouclés.
262811
MAINTENANCE ET ENTRETIEN

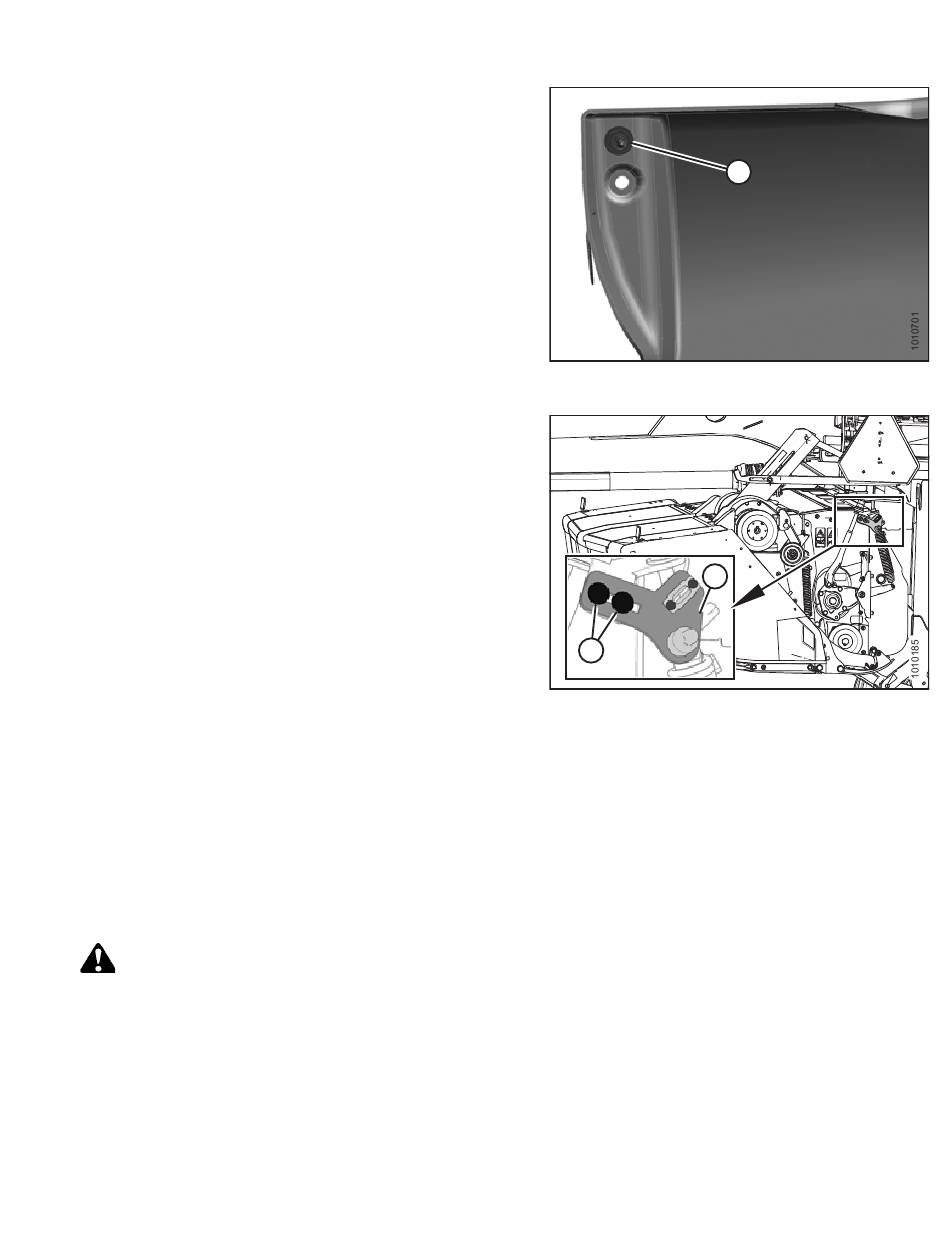

Figure 4.177: Dos de la protection de la transmission
Figure 4.178: Ensemble goujon-attache
251
A
B
A
Installation des protections de la
Révision A
