1. Faites glisser le soufflet le long de l'arbre de transmission
jusqu'à l'appuyer sur son siège métallique (A).
2. Bouclez solidement les deux verrous de fixation à levier (A)
(un illustré) sur la plaque métallique (B).
3. Accrochez la chaîne de sécurité (C) à l'attelage et assurez-
vous que la chaîne est fixée au cône de protection et à la
plaque métallique.
4.5.3 Mise en phase de la transmission de l'attelage
Afin de réduire les vibrations de la transmission de l'attelage, les transmissions doivent être installées dans une direction
spécifique. Si vous effectuez une réparation ou un remplacement, assurez-vous que les directions suivantes sont utilisées.
Sur le type tracté à disques rotatifs R113 (voir schéma
l'embrayage (B) doit être aligné à 90 degrés avec le joint universel de la transmission avant (A).
262811
MAINTENANCE ET ENTRETIEN

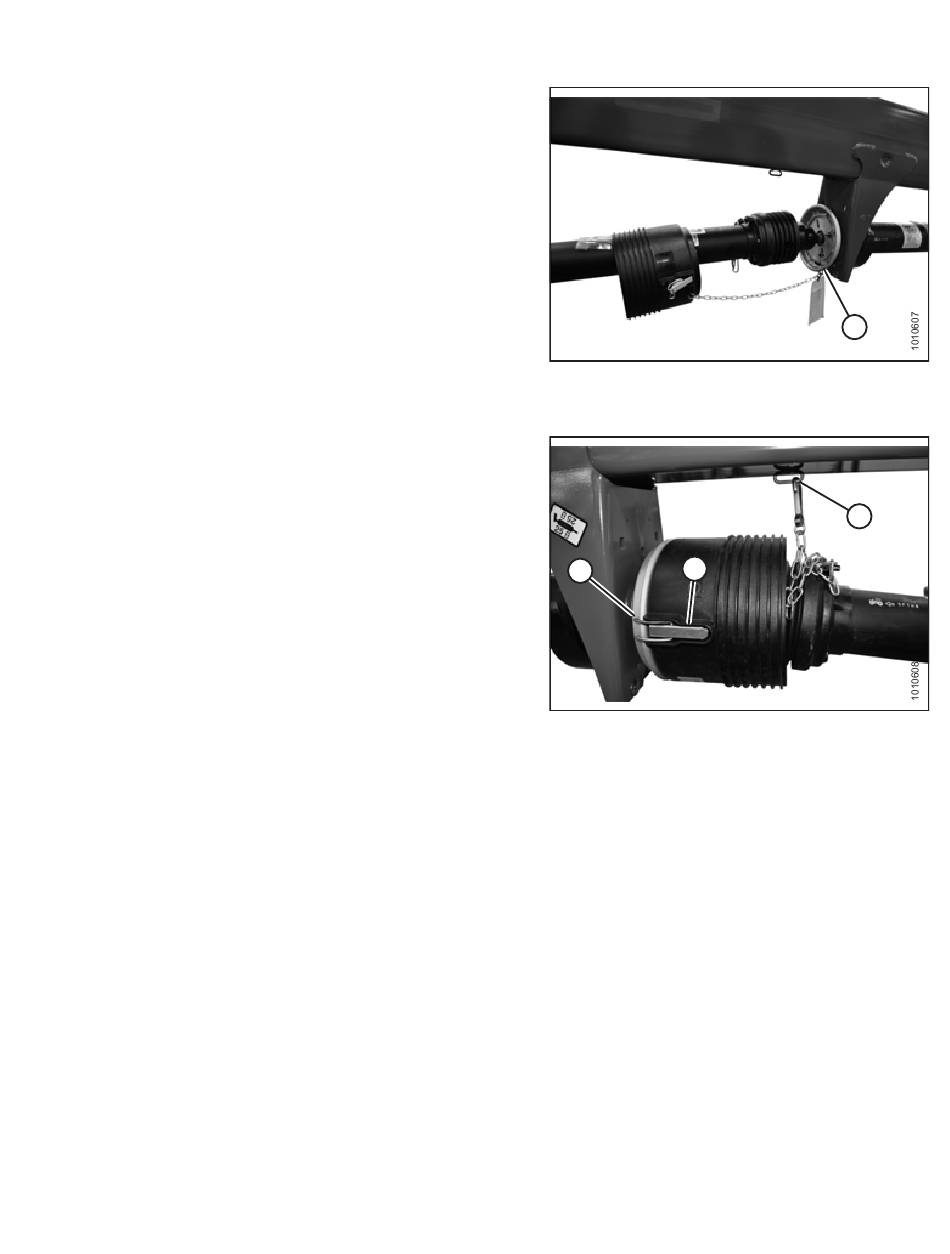

Figure 4.181: Cône de protection de la transmission
retiré de la plaque métallique
B
Figure 4.182: Cône de protection de la transmission et
verrou de fixation à levier
4.183, page
254), le joint universel de la transmission de
253
A
C
A
Révision A
