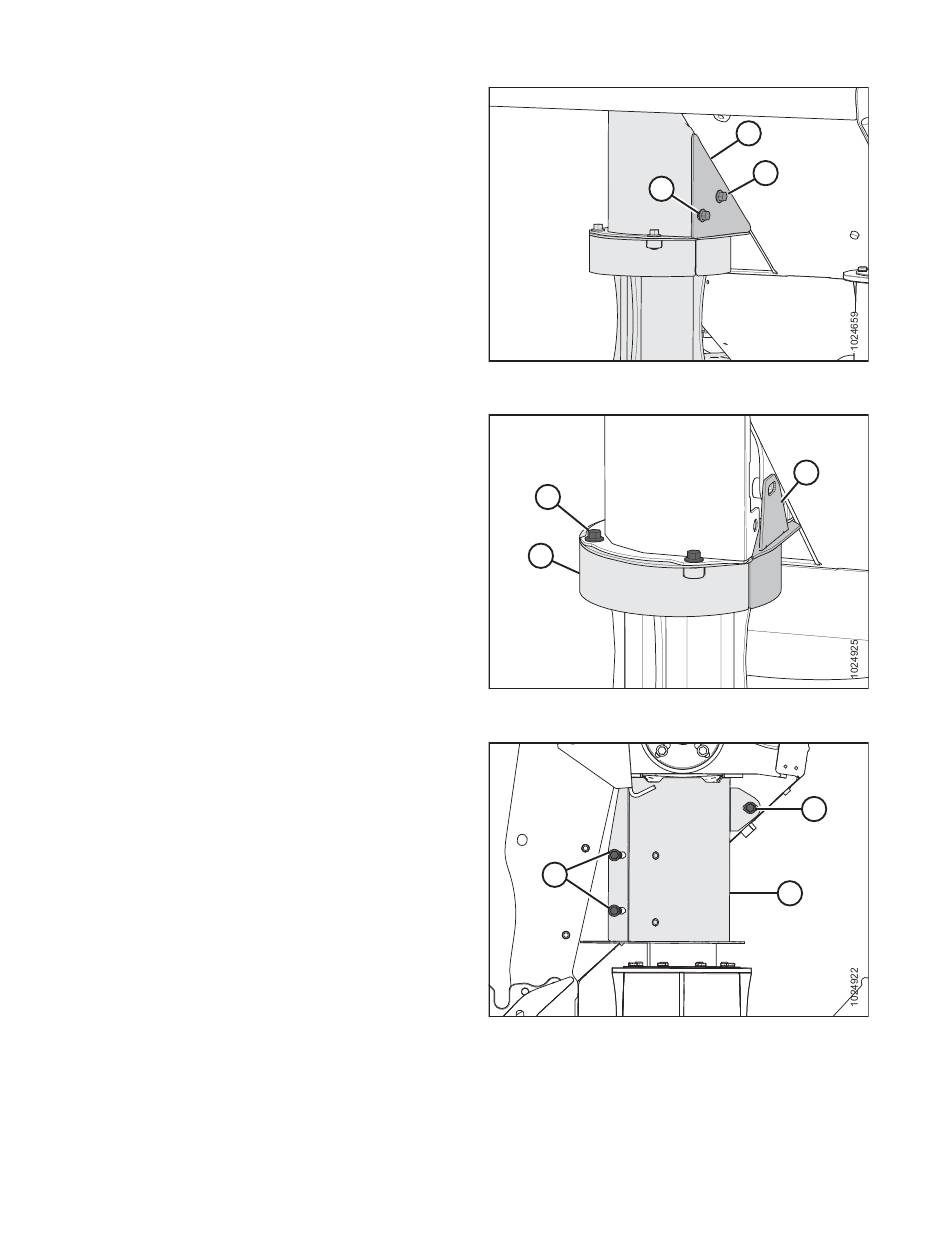

6. Retirez les deux boulons à six pans M10 avec bride (B) et la
plaque de recouvrement (A).
7. Retirez les quatre boulons à six pans M10 avec bride (A), la
plaque supérieure (B) et la partie supérieure du
tambour (C).
8. Retirer un boulon (A) à tête hexagonale à embase M10 de
20 mm, deux boulons (B) à tête hexagonale à embase M10
de 16 mmet la protection verticale (C).
262811
MAINTENANCE ET ENTRETIEN
Figure 4.113: Blindage de la transmission
Figure 4.114: Blindage de la transmission
Figure 4.115: Blindage de la transmission
220
B
A
B
C
A
B
C
B
A
Révision A
