1. Positionnez la faucheuse à disques tractée à une hauteur adaptée à la tâche.
2. Coupez le moteur et retirez la clé du contact.
3. Si la faucheuse à disques tractée est levé(e) :
a.
Placez des blocs sous chaque extrémité, ou juste à l'intérieur de chaque extrémité, de la barre de coupe.
b. Abaissez la faucheuse à disques tractée sur les blocs.
c.
Coupez le moteur et retirez la clé du contact.
d. Fermez les clapets de verrouillage du vérin de levage . Pour obtenir des instructions, consultez
verrous du , page
4. Enlevez tous les débris sur la barre de coupe qui pourraient gêner l'installation de la jupe pare-pierres extérieure.
5. Appliquez un frein-filet moyennement résistant
MD
(Loctite
242 ou équivalent) sur le boulon (B).
NOTE:
Certaines pièces ont été retirées pour plus de clarté.
6. À l'aide d'une rondelle, installez le boulon (B) sur la barre
de coupe.
7. Réglez à l'angle la jupe pare-pierres (A) externe, comme
illustré. Alignez la fente de la plaque latérale entre la
rondelle et la barre de coupe sur le boulon M16 arrière (B).
8. Faites pivoter la jupe pare-pierres vers le centre de la
faucheuse à disques tractée jusqu'à ce que les languettes
situées à l'avant de la jupe pare-pierres soient soutenues
par la barre de coupe.
9. À l'aide d'un maillet en caoutchouc, tapotez la jupe pare-
pierres (A) de sorte qu'elle soit parallèle et alignée contre la
barre de coupe (B).
262811
MAINTENANCE ET ENTRETIEN
37.

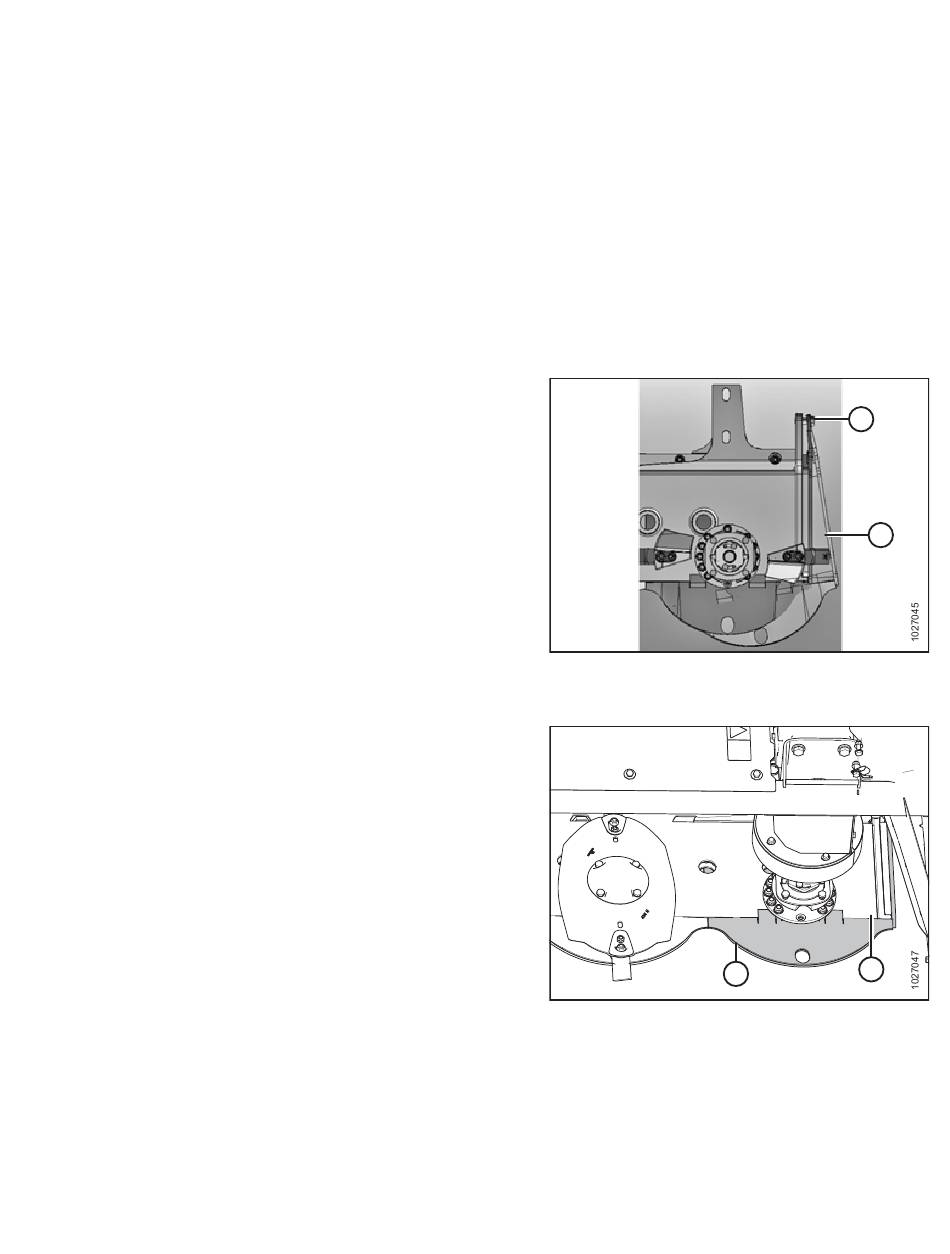

Figure 4.105: Jupe pare-pierres extérieure
gauche – en angle
Figure 4.106: Jupe pare-pierres extérieure
215
3.1.1 Enclencher les
B
A
B
A
Révision A
