8. Kombinerad M-Bus / pulsmodul
De kombinerade M-Bus/pulsmodulerna har utvecklats
speciellt för att säkerställa samtidig avläsning av två
olika användare. I detta fall kommer pulsversionen att
levereras som standard som Mode
Teknisk data EDC M-Bus och puls
Antal kablar
Kabellängd
Elektromagnetisk kompa-
tibilitet
Pulsutgångsfunktion
Viktig notering
För EDC-applikationer med samtidig användning av
pulsutgång och M-Bus-gränssnitt kan endast batterid-
rivna eller galvaniskt isolerade pulsmoduler anslutas
till pulsutgångarna. Annars kan EDC-modulen skadas
vid potentialskillnad mellan de anslutna enheterna.

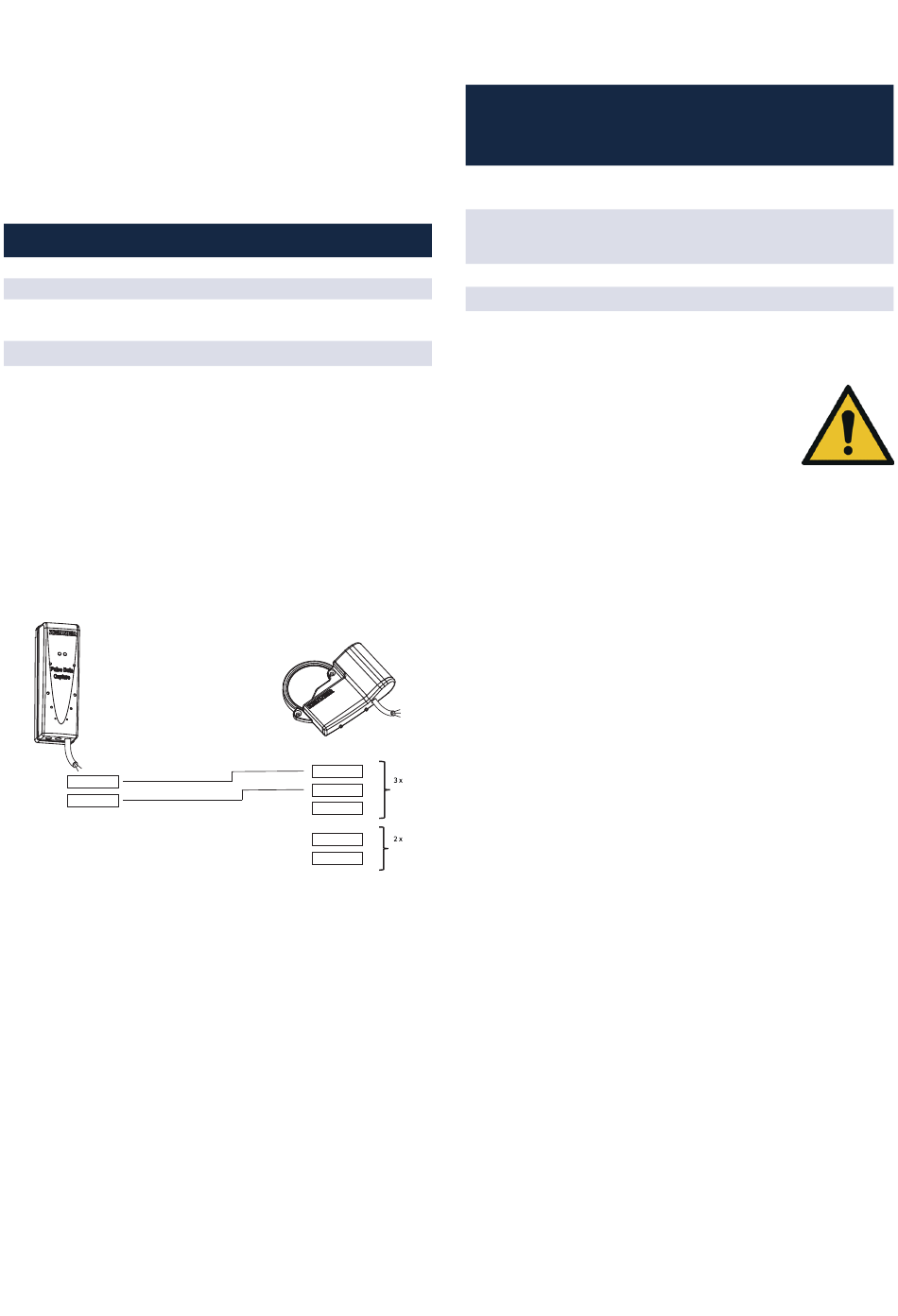

Kretsschema för anslutning av ZENNER PDC-modulen
till EDC-pulsmodulen:
PDC med 2-trådig kabel
Grön/Vit
vit
brun
Grå/Brun
Vid kombination av EDC M-Bus / Pulse med PDC-moduler kan ledningarna (gul, brun och vit) ignoreras.
9. AES-nyckel/datasäkerhet
EDC-modulerna skickar endast sitt datainnehåll
krypterat (AES-128). För att möjliggöra mottagning av
datatelegrammen och deras vidare bearbetning mås-
te AES-nyckeln lagras i respektive mottagare. ZENNER
tillhandahåller vanligtvis AES-nycklarna till enheterna
med hjälp av en elektronisk följesedel som kan laddas
ner från en tillhörande portal.
10. Avläsningsdatalogger
EDC-modulerna har ett internt minne (datalogger).
Avläsningen av data som inte redan överförts i ovan-
stående datatelegrammen utförs med hjälp av det
optiska huvudet och tillhörande mjukvara.
U.
5
1,5 m
överensstämmer med direktiv
89/336/EEG
Mode U, balanserade pulser
EDC-P / M-Bus med 5 ledningar
grön
Grå
Gul
vit
brun
Datalogger
Värden för brytda-
tum
Månadsvärden
Dagsvärden
Kvartsvärden
11. Smarta mätfunktioner
Viktig notering!
De smarta mätarfunktionerna är avakti-
verade från fabriken för alla EDC-moduler
för eftermontering.
För att använda dessa funktioner måste
respektive inställningar göras i beroende av det per-
manenta flödet (Q
snitt. De smarta funktionsinställningarna program-
meras med hjälp av ZENNER MSS-programvara, det
universella gränssnittet MinoConnect och det speci-
ella ZENNER infraröda optiska huvudet IrCombiHead.
Alternativt kan ZENNER Device Manager Basic-appen
användas istället för MSS-mjukvaran. För att aktivera
de smarta funktionerna anger du mätarens Q3-värde
i MSS-mjukvaran och klickar på kryssrutan "Aktivera
smarta funktioner".
Självövervakning
kablar
Modulen har en integrerad batteristatusövervakning.
för puls
Detektering av manipulering
kablar
för M-Bus
Så snart EDC-modulens avkänningsspolar påverkas av
en magnet detekteras detta.
Demontering av modul- och mätardetektering
Detektering är möjlig för alla mätare med grå indexkå-
pa. En hallsensor detekterar här så snart EDC-modu-
len demonterades från registret.
Läckagedetektering
Om flödesvärdet aldrig är noll under en period av 24
timmar (96 kvartsvärden) indikerar detta en läcka.
EDC-modulen ställer in lämpliga bitar.
Om flödet är noll under en kvart (innan man når 96
kvarts utan flöde) startar algoritmen om.
Om det har varit konstant flöde under 24 timmar
anses det vara ett läckage och kommer att vara aktivt
fram tills flödet har varit noll i 2 timmer.
EDC wM-Bus
EDC wM-Bus
(Fw < 1.78)
(Fw >1.78)
EDC LoRaWAN®
max. 16
2
18 plus 18 halv-
18 plus 18 halv-
månadersvärden
månadersvärden
96
32
96
--
) via EDC-modulens optiska gräns-
3
54
