EDC à
Sortie 1
impulsions
Somme* des
Mode U
impulsions
Mode B1
Impulsions aller
Impulsions aller et
Mode B2
inverses
Impulsions aller et
inverses
Mode B3
(sortie 1 avant sortie 2)
* Les impulsions inverses sont compensées par la suppression
du nombre correspondant d'impulsions aller. Fonctionne-
ment des sorties des modules à impulsions selon ISO 22158
Le changement de mode est possible avec une licence
de démonstration ZENNER MSS en utilisant une inter-
face de connexion MinoConnectUSB et la tête optique
ZENNER IrDA. Il est également possible d'utiliser
l'application ZENNER Device Manager Basic à la place
du logiciel MSS.
8. Module combiné M-Bus / Impulsions
Les modules combinés M-Bus / Impulsions ont été
spécialement conçus pour assurer une lecture simul-
tanée par deux utilisateurs différents. Dans ce cas
l'exécution de l'impulsion est effectuée en usine avec
le Mode
U.
Caractéristiques techniques EDC M-Bus et impulsions
Nombres de fils de câbles 5
Longueur des câbles
Compatibilité électroma-
gnétique
Fonction sortie impul-
sionnelle
Remarque importante
Lors de l'utilisation du module EDC en employant
simultanément les sorties d'impulsions et l'interface
M-Bus, seuls les modules à impulsions fonctionnant
avec batterie ou isolés galvaniquement peuvent
être branchés aux sorties d'impulsions. Dans le cas
contraire le module EDC peut être endommagé en
cas de différence de potentiel entre les appareils
branchés.
Sortie 2
Démontage module
resp. reconnaissance
rupture de câble (état
normal = fermé)
Impulsions inverses
Direction du flux
(ouvert=aller)
Impulsions aller et
inverses
(sortie 2 avant
sortie 1)
1,5 m
conforme à la Directive 89/336
/CEE
Mode U, somme des impul-
sions

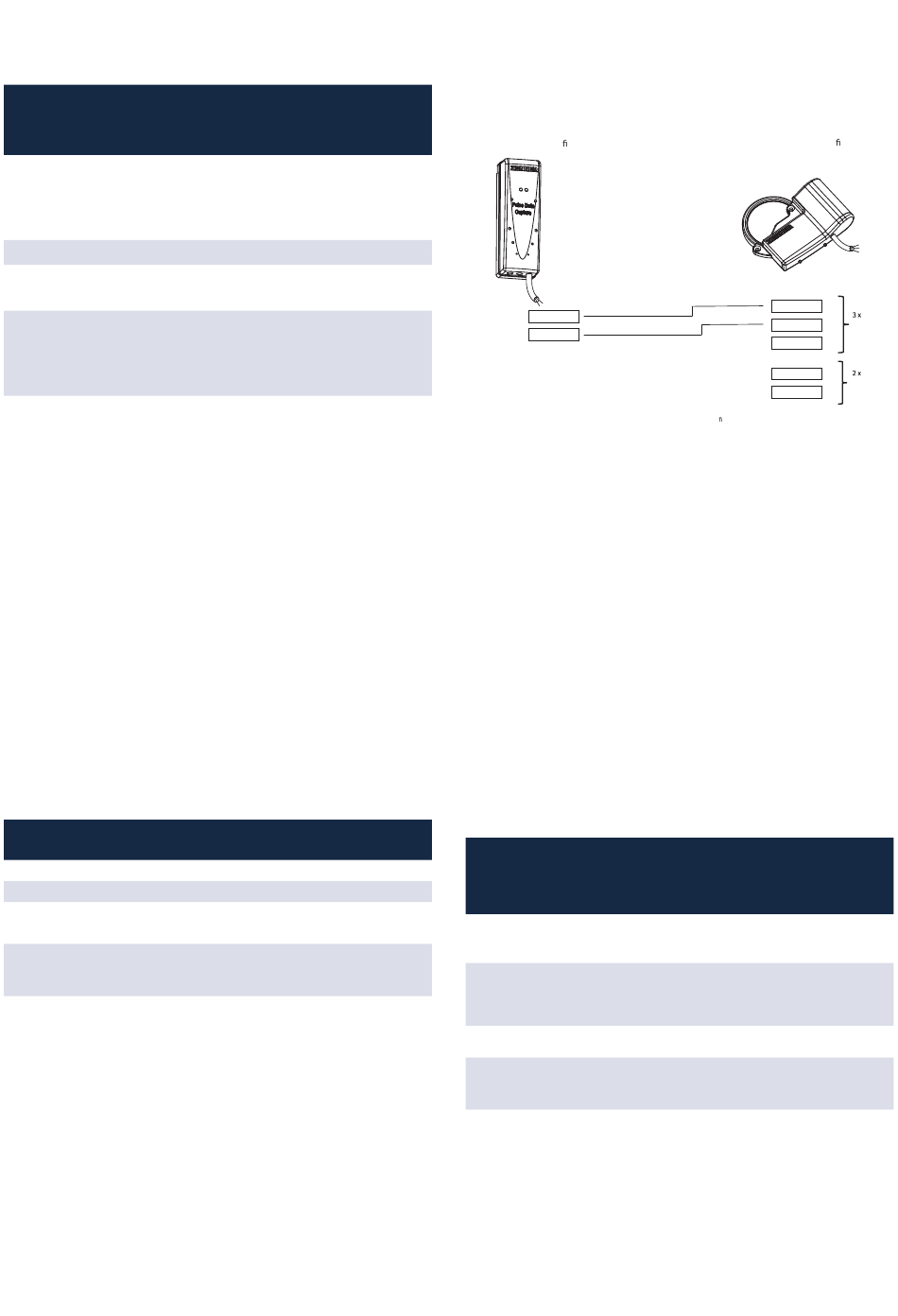

Schéma de connexion du module PDC de ZENNER au
module EDC à impulsions :
PDC avec un Câble à 2 ls
Vert / Blanc
Blanc
Marron
Gris / Marron
En cas de combinaison EDC M-Bus / Pulse avec des modules PDC, les ls (jaune,marron et blanc) peuvent être ignorés
9. Clé AES/Sécurité des données
Les modules EDC envoient leurs stocks de données
uniquement de manière cryptée (AES-128). Pour
permettre la réception et le traitement ultérieur des
stocks de données, il est indispensable de télécharger
la clé AES dans le récepteur. ZENNER fournit les clés
AES pour les appareils en général au moyen d'un bon
de livraison électronique qui peut être téléchargé via
un portail correspondant.
10. Lecture concentrateur de données
Les modules EDC disposent d'une mémoire interne
(concentrateur de données). La lecture des données
qui ne sont pas déjà transmises dans les télégrammes
de données précédents, se fait au moyen du capteur
optique et d'un logiciel correspondant.
EDC wM-Bus
Enregistreur de
(Fw < 1.78)
données
Valeurs annuelles à
max. 16
la date repère
18 plus 18 valeurs
Valeurs mensuelles
semi-mensuelles
Valeurs journalières 96
Valeurs enregistrées
96
par ¼ d'heure
EDC-P/M-Bus avec 5 ls
Vert
Gris
Fils pour
l'impulsion
Jaune
Marron
Fils pour
Blanc
le M-Bus
EDC wM-Bus
(Fw >1.78)
EDC LoRaWAN®
2
18 plus 18 valeurs
semi-mensuelles
32
--
22
