3.1. Montage (Nachrüstung) EDC mit Clip-/Schraub-
befestigung (EDC-C)
Den metallischen Aufkleber von der Unterseite des
EDC-Moduls entfernen. Das EDC, wie in Abbildung
4 dargestellt, auf das ggf. zuvor gereinigte Zählwerk
aufsetzen und festdrücken. Dabei darauf achten,
dass Schraubendurchführung und Aussparung in der
Zählwerkshaube übereinander liegen. Zusätzlich das
EDC mit den beiliegenden Sicherungsschrauben be-
festigen. Anschließend die gelben Sicherungsmarken
über die Schrauben kleben. Der Wasserzählerdeckel
ist ggf. gegen den mitgelieferten Deckel passend zum
EDC-Modul auszutauschen.
3.2. Montage mit Schraubbefestigung (EDC-S)
Das EDC wie in Abbildung 5 dargestellt auf das ggf.
zuvor gereinigte Zählwerk aufsetzen und mit zwei
Sicherungsschrauben befestigen. Anschließend
die gelben Sicherungsmarken über die Schrauben
kleben. Der Wasserzählerdeckel ist ggf. gegen den
mitgelieferten Deckel passend zum EDC-Modul
auszutauschen.

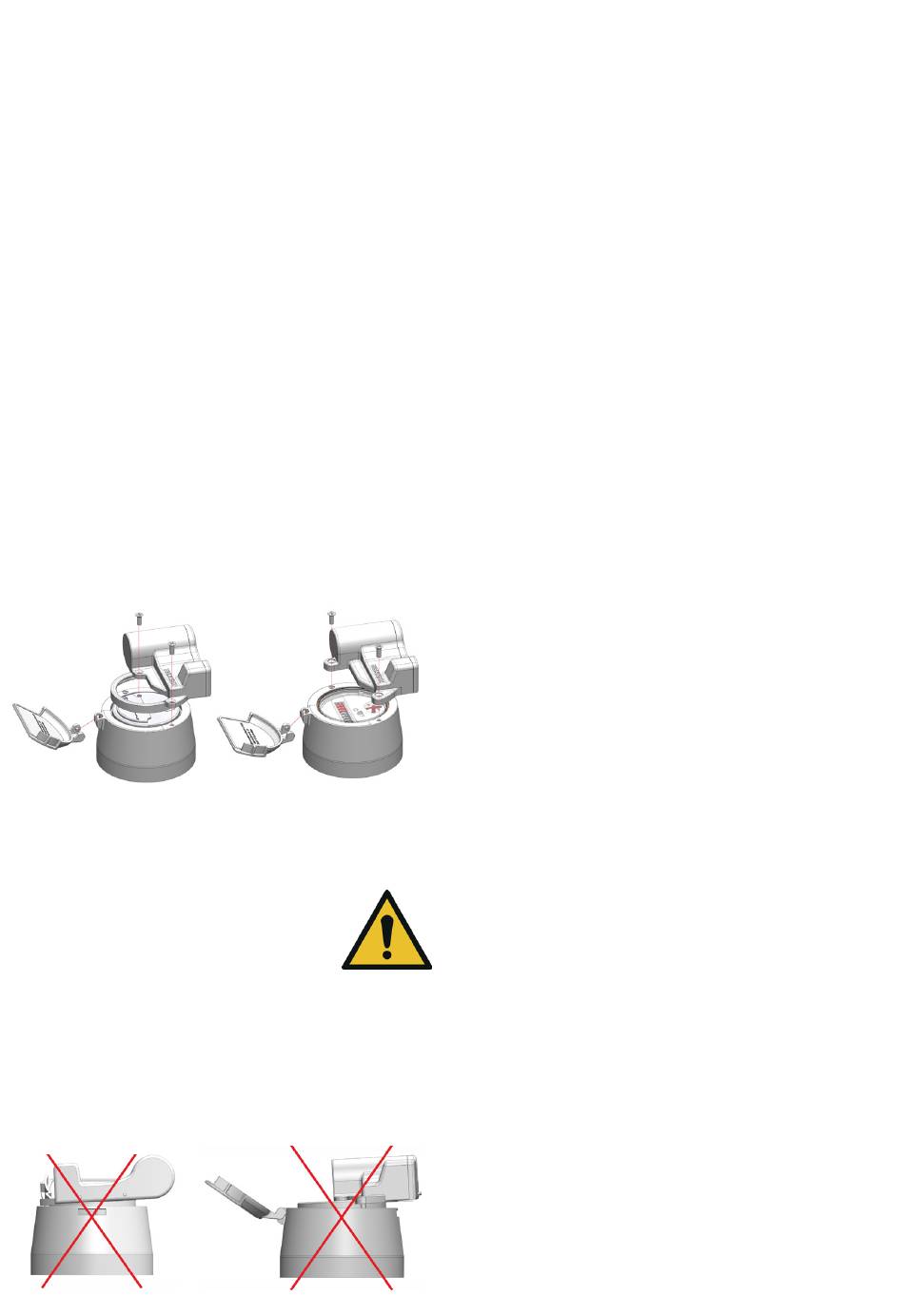

Abb. 4: Montage des EDC-C
Achtung:
Stellen Sie vor der Nachrüstung der EDC-Module
sicher, dass das Zählwerk frei von
Verschmutzungen ist und das EDC wie
vorgesehen montiert werden kann.
Achten Sie auf die korrekte Positio-
nierung des EDC und kontrollieren Sie, ob das EDC
waagerecht auf dem Zählwerk sitzt. Nicht fachge-
rechte Montage wie in folgenden Skizzen (Abb. 6)
dargestellt, verhindern eine zuverlässige Abtastung
der Modulatorscheibe und führen zu Differenzen
zwischen dem Zählerstand des Rollenzählwerks und
dem übertragenem Zählerstand.
Abb. 6: Nicht fachgerechte Montage des EDC-Moduls
Abb. 5: Montage des EDC-S auf
Zähler mit Kupfer/Glas-
Zählwerk (IP68)
4. Parametrierung
Die Parametrierung vor Ort ist nur bei nachträglicher
Installation des EDC-Moduls auf einen Wasserzähler
erforderlich.
Einstellbare Parameter:
aktueller Stand des Rollenzählwerks
■
zum EDC gehörige Wasserzählernummer
■
Impulswertigkeit der Modulatorscheibe
■
Rücksetzung Statusbits (Manipulation, Fehler)
■
Rücksetzen aller Loggerwerte (bei Wechsel des
■
Wasserzählers und weiterer Nutzung des EDC-
Moduls)
Einstellung der Impulslänge (ms)
■
Einstellung der Ausgangs-Impulswertigkeit
■
Inbetriebnahme / Funk-Aktivierung
EDC mit wireless M-Bus Schnittstelle:
Bei der EDC wM-Bus Variante der ersten Generation
(erkennbar an der Seriennummer beginnend mit
„EZRI01...") erfolgt die Aktivierung des Funksignals
automatisch, sobald die Funktion „pulse enabled"
eingeschaltet ist und das EDC-Modul mehr als 30
Impulse vom Zählwerk abgetastet hat.
Bei EDC wM-Bus Geräten der zweiten Generation
(erkennbar an der Seriennummer beginnend mit EZ-
RI0A..." und Firmware ≥ 1.78) erfolgt die Aktivierung
nicht mehr automatisch nach x Litern Durchfluss,
sondern kann wie folgt vorgenommen werden:
- mittels Anleuchten der Infrarot-Schnittstelle > 8
Sekunden (Leuchtmittel sollte keine LED sein);
- mittels ZENNER-Infrarot Optokopf IrCombiHead,
dem Universalinterface MinoConnect (USB oder Blu-
etooth) und der MSS-Konfigurationssoftware oder
der ZENNER Device Manager Basic App
Bei Verwendung der MSS Software und Optokopf
bitte zur Aktivierung des EDC Moduls V2 (ab Fw. 1.78)
in der Softwareoberfläche die Clickbox „SetOpera-
tionMode" anklicken. Nach Aktivierung blinkt bei
EDC-Modulen ab Firmware 1.78 die rote LED für
eine Dauer von einer Minute. Der aktuelle Stand
des Rollenzählwerks ist mittels Optokopf über die
frontseitig angebrachte Infrarot schnittstelle des EDC
programmierbar.
3
