3.1. Montaggio (installazione) EDC con montaggio a
clip/vite (EDC-C)
Rimuovere l'adesivo metallico dalla parte inferiore del
modulo di comunicazione EDC. Posizionare l'EDC sul
registro precedentemente pulito, come mostrato nella
figura 4, e premere con decisione. Assicurarsi che il
passaggio della vite e l'incavo nel tappo di registro
combacino correttamente. Inoltre, fissare l'EDC con le
viti di bloccaggio in dotazione. Quindi incollare i segni
di fissaggio gialli sulle viti. Se necessario, sostituire il
coperchio del contatore dell'acqua con quello fornito
in dotazione per il modulo di comunicazione EDC.
3.2. Montaggio con fissaggio a vite (EDC-S)
Posizionare l'EDC sul registro precedentemente puli-
to, come mostrato nella figura 5, e fissarlo con due viti
di bloccaggio. Quindi incollare i due adesivi gialli con
sigillo di sicurezza sulle viti. Se necessario, sostituire il
coperchio del contatore dell'acqua con quello fornito
in dotazione per il modulo di comunicazione

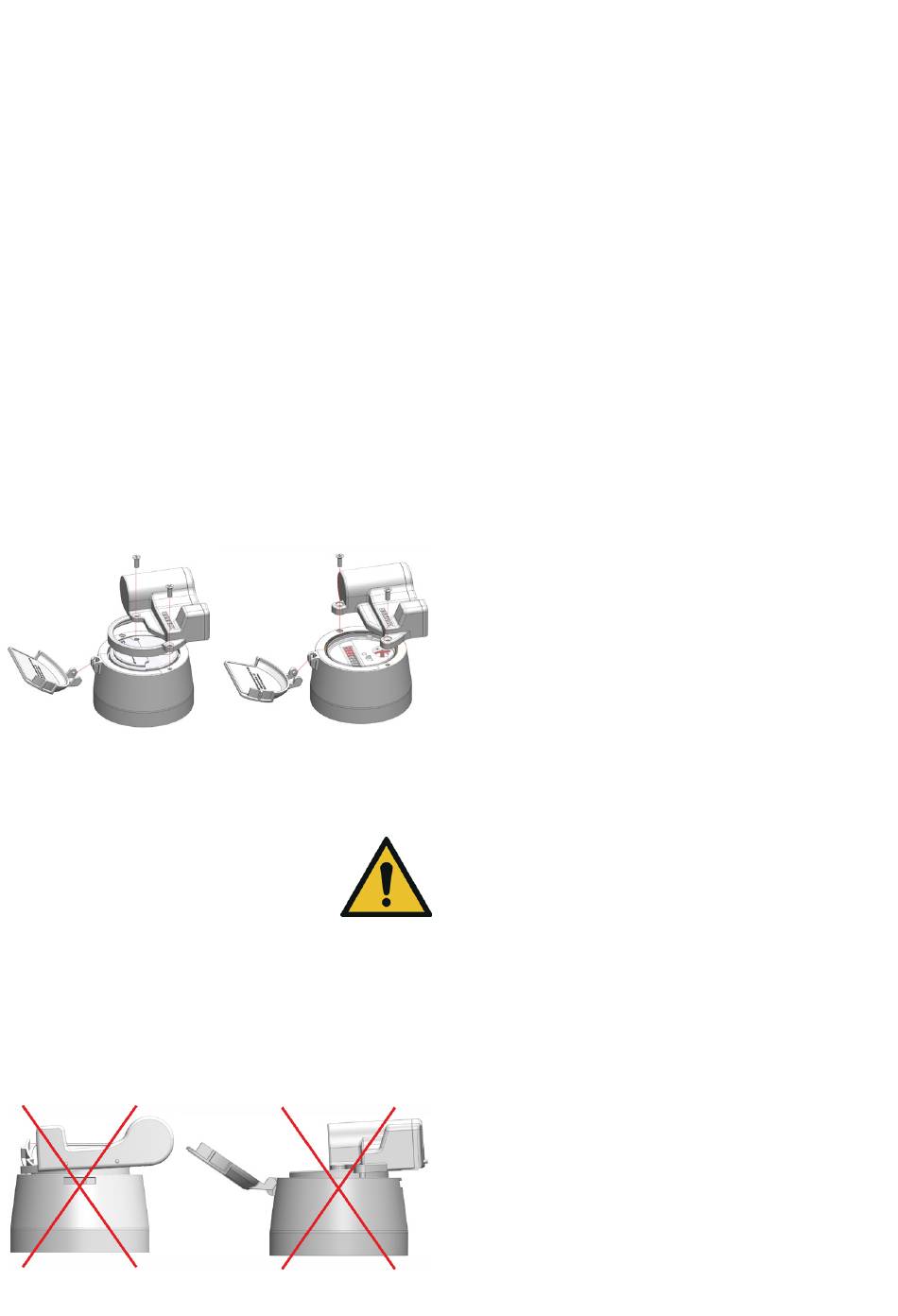

Fig. 4 montaggio dell'EDC-C
Attenzione:
Prima di montare a posteriori i moduli
EDC, assicurarsi che il registro sia privo di
sporcizia e che l'EDC possa essere monta-
to come previsto.
Assicurarsi che l'EDC sia posizionato correttamente e
verificare che l'EDC sia posizionato orizzontalmente
sul registro. Un montaggio improprio come mostrato
negli schizzi seguenti (Fig. 6) impedisce una scansione
affidabile del disco modulatore e porta a differenze
tra la lettura del contatore a rulli e la lettura del conta-
tore trasmessa.
Fig. 6 installazione non corretta del modulo di comunicazione EDC
EDC.
Fig. 5 montaggio dell'EDC-S su
contatori con registro in
rame/vetro minerale (IP68)
4. Parametrizzazione
La parametrizzazione in loco è necessaria solo in caso
di installazione retroattiva del modulo di comunica-
zione EDC su un contatore dell'acqua.
Parametri modificabili:
Valore corrente sul registro
■
il seriale del contatore dell'acqua relativo al
■
modulo EDC
Impulsività del disco modulatore
■
Reset bit di stato (manipolazione, errore)
■
Azzeramento di tutti i valori del logger (quando
■
si cambia il contatore dell'acqua e si continua a
usare il modulo di comunicazione EDC)
Impostazione della durata dell'impulso (ms)
■
Impostazione del valore dell'impulso di uscita
■
Messa in servizio/attivazione radio
EDC con interfaccia ottica radio wireless M-Bus
Nella variante EDC wM-Bus di prima generazione
(riconoscibile dal numero di serie che inizia con
„EZRI01..."), il segnale radio viene attivato automa-
ticamente non appena viene attivata la funzione
"impulso abilitato" e il modulo EDC ha campionato
più ha più di 30 impulsi dal contatore.
Per i dispositivi EDC wM-Bus di seconda generazio-
ne (riconoscibili dal numero di serie che inizia con
EZRI0A..." e firmware ≥ 1.78), l'attivazione non avvie-
ne più automaticamente dopo x litri di flusso, ma può
essere fatto come segue:
- illuminando l'interfaccia a infrarossi > 8 s (la sorgen-
te luminosa non deve essere un LED);
- utilizzando la testa ottica ZENNER, l'interfaccia
universale MinoConnect (USB o
Bluetooth) e il software di configurazione MSS o l'app
ZENNER Device Manager Basic;
Quando si utilizza il software MSS e la testina ottica,
fare clic sulla casella "SetOperationMode" nell'inter-
faccia del software per attivare il modulo EDC V2 (da
Fw. 1.78). Dopo l'attivazione, sui moduli EDC a partire
dal firmware 1.78 il LED rosso lampeggia per un mi-
nuto. Lo stato attuale del contatore a rulli può essere
programmato utilizzando una testina ottica tramite
l'interfaccia a infrarossi sulla parte anteriore dell'EDC.
