Het externe laagspanningssignaal kan door schakelaars of relais geregeld worden om de gewenste digitale ingang te
activeren. Indien meer dan een digitale ingang tegelijk actief is, zal één hiervan voorrang moeten krijgen.
EXTERNAL LOW
VOLTAGE SUPPLY
5-30 V AC/DC
Opmerking: als de pomp met de Start/Stop-toets werd uitgeschakeld, zal ze niet meer draaien tot ze opnieuw wordt
ingeschakeld met de Start/Stop-toets. Als de Start/Stop-led brandt, betekent dit dat de pomp ingeschakeld is en dat
ze via digitale ingangen zal draaien.
Opmerking: als meer dan een laagspanningstrigger aanwezig is, gelden de volgende voorrangsregels: Quick Clean,
Snelheid 3, Snelheid 2, en Snelheid 1.
Aansluiten op Pentair
Wanneer u een installatie met externe bediening voor ogen hebt, biedt Pentair® ControlPro™ een gemakkelijke
oplossing voor de volledige sturing van het zwembad. De snelheidsinstelling wordt door ControlPro™ geschakeld
via de interface. Ga naar www.pentairpooleurope.com voor meer informatie. De aansluiting moet worden uitgevoerd
zoals aangegeven in Figuur 6. Het correcte laagspanningssignaal komt van ControlPro™. Daarom moet de aarde
verbonden worden met de schakelaar. Wanneer de VS2-pomp wordt aangesloten op de ControlPro™, controleer dan
altijd de ControlPro-handleiding op www.pentairpooleurope.com.
RED +5V OUTPUT FOR D.I. TRIGGER
GREEN SPEED 1 DIGITAL INPUT
YELLOW SPEED 2 DIGITAL INPUT
ORANGE SPEED 3 DIGITAL INPUT
BROWN SPEED 4 DIGITAL INPUT
BLACK GROUND
1 3 5 7
A1
A2
2 4 6 8
Figuur 6: aansluitschema ControlPro
Modus Alleen externe bediening
In de modus Alleen externe bediening kan de pomp alleen bediend worden met externe commando's/signalen. Het
pompprogramma is dan niet actief en ook snelheidscommando's die de gebruiker op het toetsenbord invoert, worden
genegeerd. Wanneer de pomp wordt uitgeschakeld, kan de gebruiker de snelheden nog programmeren voor de vier
snelheidstoetsen.
GROUND

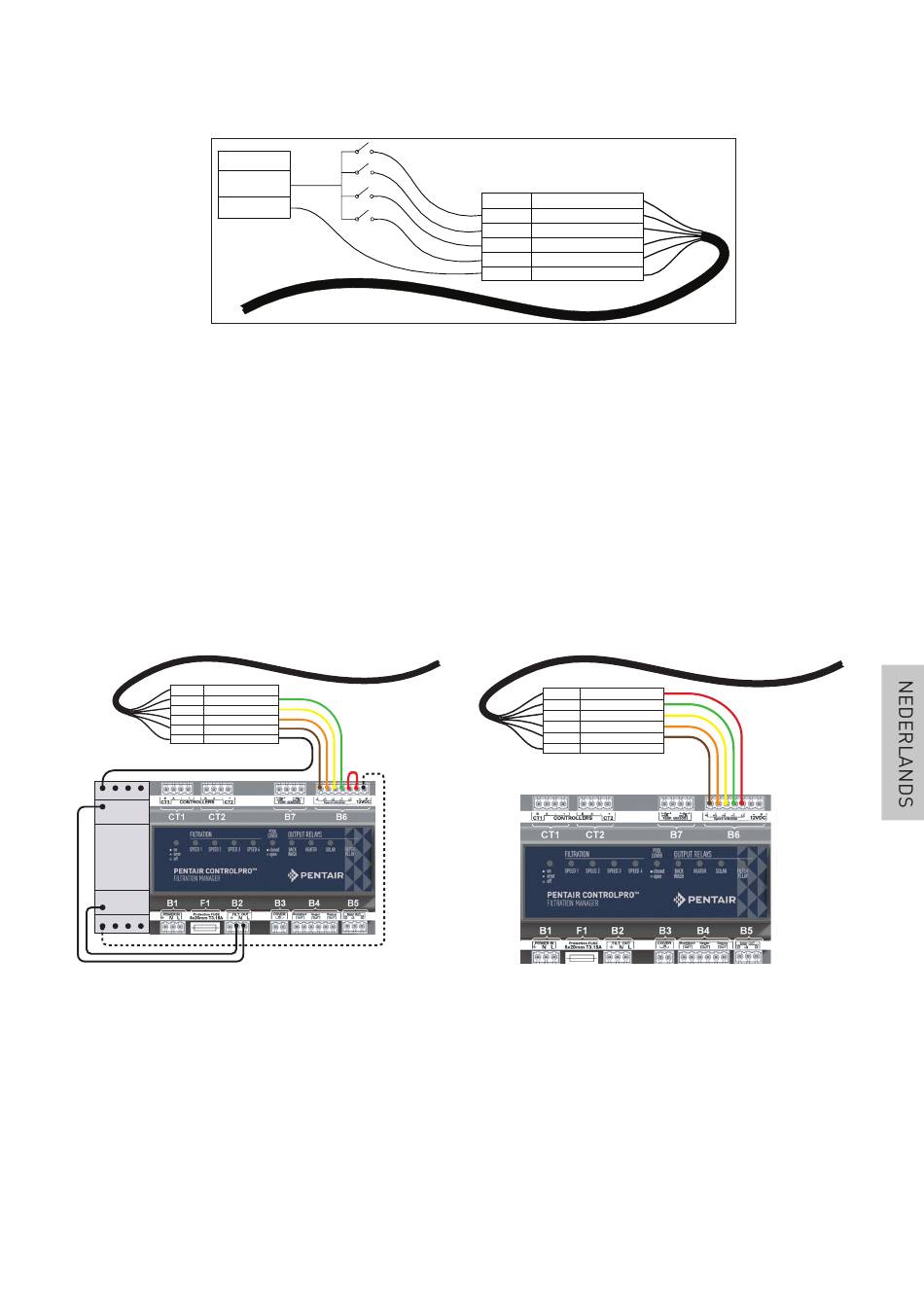

Figuur 5: Aansluitschema laagspanningsvoeding
ControlPro™
®
RED +5V OUTPUT FOR D.I. TRIGGER
GREEN SPEED 1 DIGITAL INPUT
YELLOW SPEED 2 DIGITAL INPUT
ORANGE SPEED 3 DIGITAL INPUT
BROWN SPEED 4 DIGITAL INPUT
BLACK GROUND
RED +5V OUTPUT FOR D.I. TRIGGER
GREEN SPEED 1 DIGITAL INPUT
YELLOW SPEED 2 DIGITAL INPUT
ORANGE SPEED 3 DIGITAL INPUT
BROWN SPEED 4 DIGITAL INPUT
BLACK GROUND
Figuur 6: aansluitschema ControlPro+
