GEFAHR EINES STROMSCHLAGS ODER ELEKTROSCHOCKS. Die Pumpe mit drehzahlvariablem Antrieb ist von einem zugelassenen bzw. zertifizierten
Elektrofachmann bzw. einem Wartungstechniker gemäß dem National Electrical Code und allen geltenden örtlichen Vorschriften und Verordnungen zu installieren.
Eine nicht fachgerechte Installation verursacht elektrische Gefahren, die zum Tod oder zu schweren Verletzungen bei Benutzern, Installateuren oder anderen
Personen durch einen Stromschlag führen und Sachschäden verursachen können.
Vor Durchführung von Wartungsarbeiten an der Pumpe immer am Leistungsschalter ausschalten. Die Nichtbeachtung dieser Anweisung kann
einen Stromschlag bewirken und zum Tod oder zu schweren Verletzungen von Servicetechnikern, Poolbenutzern oder anderen Personen und/oder
zu Sachschäden führen. Lesen Sie alle Wartungsanweisungen, bevor Sie Arbeiten an der Pumpe ausführen.
Verdrahtungsübersicht und Installation
Bei der Installation, Wartung oder Reparatur von elektrischen
Bauteilen muss die Stromversorgung abgeschaltet werden.
Beachte Sie alle Warnhinweise auf den bestehenden Geräten, der Pumpe und in diesen
Installationsanweisungen.
Die Pumpe muss entsprechend den lokalen elektrischen
Vorschriften und Bestimmungen verdrahtet werden.
Halten Sie sich immer an den National Electrical Code. Die
Pumpe muss von einem zugelassenen Elektriker installiert
werden.
Die Pumpe akzeptiert 99–253 V, 50 oder 60 Hz einphasige
Versorgungsspannung.
Drähte oder Litzen bis zu 10 AWG aufnehmen. Es gibt
auch Schnellverschlüsse
prüfen Sie jedoch die lokalen elektrischen Vorschriften
hinsichtlich der gewünschten Anschlussmethode.
Verbindung zum Erdungsanschluss im Feld-Kabelfach
muss permanent sein (siehe Abbildung 3) und den lokalen
elektrischen Vorschriften entsprechen. Wenn die Pumpe
mit niedrigerer Spannung betrieben wird, regelt die
Motorsteuerung die Pumpendrehzahl automatisch ab,
um den Strom unter 13,2 A zu halten. Um die Pumpe mit
einer Nennspannung von 110 V zu betreiben, muss die
Verdrahtung nicht verändert werden. Es werden dieselben
Anschlüsse verwendet wie bei einer höheren Spannung.
Der Antrieb funktioniert sowohl in 2-phasigen Phase-
Phase-Erdung-Elektrosystemen
Nullleiter-Erdung-Systemen.
permanent an einem
Anforderungen der lokalen elektrischen Vorschriften
angeschlossen sein.
1. Vor dem Verdrahten des Motors sicherstellen,
dass alle elektrischen Unterbrecher und Schalter
ausgeschaltet sind. Warten Sie nach dem Abtrennen
der Stromversorgung von der Pumpe immer fünf (5)
Minuten, bevor Sie den Antrieb öffnen oder warten.
2. Wählen Sie den Leitungsquerschnitt für die Pumpe nach
Maßgabe des aktuellen National Electrical Code und
allen vor Ort geltenden Vorschriften und Verordnungen.
Verwenden Sie im Zweifelsfall einen dickeren Draht
(mit einen größeren Diameter). Die Nennspannung
der Verdrahtung muss innerhalb des Betriebsbereichs
liegen.
3. Sicherstellen, dass alle elektrischen Anschlüsse sauber
und dicht sind.
4. Kürzen Sie die Leitungen auf die richtige Länge, damit
sie nach dem Anschließen auf der Klemmenplatine nicht
überstehen oder sich berühren.
5. Erden Sie den Motor dauerhaft und verwenden Sie
dazu die Erdungsschraube im Inneren der hinteren
Die Anschlussblöcke können
zur raschen Verdrahtung,
als auch in Phase-
Diese Pumpe muss
Trennschalter gemäß
Steuerungsschnittstelle (siehe Abbildung 3).
Verwenden Sie die richtige Kabelgröße und den
richtigen Kabeltyp gemäß den Vorgaben im aktuellen
National Electrical Code. Der Erdungsdraht muss an
das Erdungssystem angeschlossen sein.
6. Verbinden Sie den Motor gemäß dem aktuellen National
Electric Code mit sämtlichen Metallteilen der Pool-
Struktur und allen elektrischen Geräten, metallischen
Leitern und metallischen Rohren im Abstand von
1,5 m von den Innenwänden des Swimming Pools,
Spas oder Whirlpools. Für UL ist die Verwendung von
Verbindungsleitungen aus Kupferdraht von mindestens
8 AWG erforderlich. Siehe Abbildung 3.
Hinweis: Für Kanada sind Verbindungsleitungen aus
Kupferdraht mit mindestens 6 AWG erforderlich.
Die Pumpe muss fest mit einem Leistungsschalter,
7.
Die
einem 2-poligen Timer oder einem 2-poligen Relais
verbunden werden. Wird der Wechselstrom über
einen GFCI-Schalter (FI-Schutzschalter) zugeführt,
verwenden Sie einen speziellen Hauptschalter, an
dem keine anderen elektrischen Lasten anliegen.
den

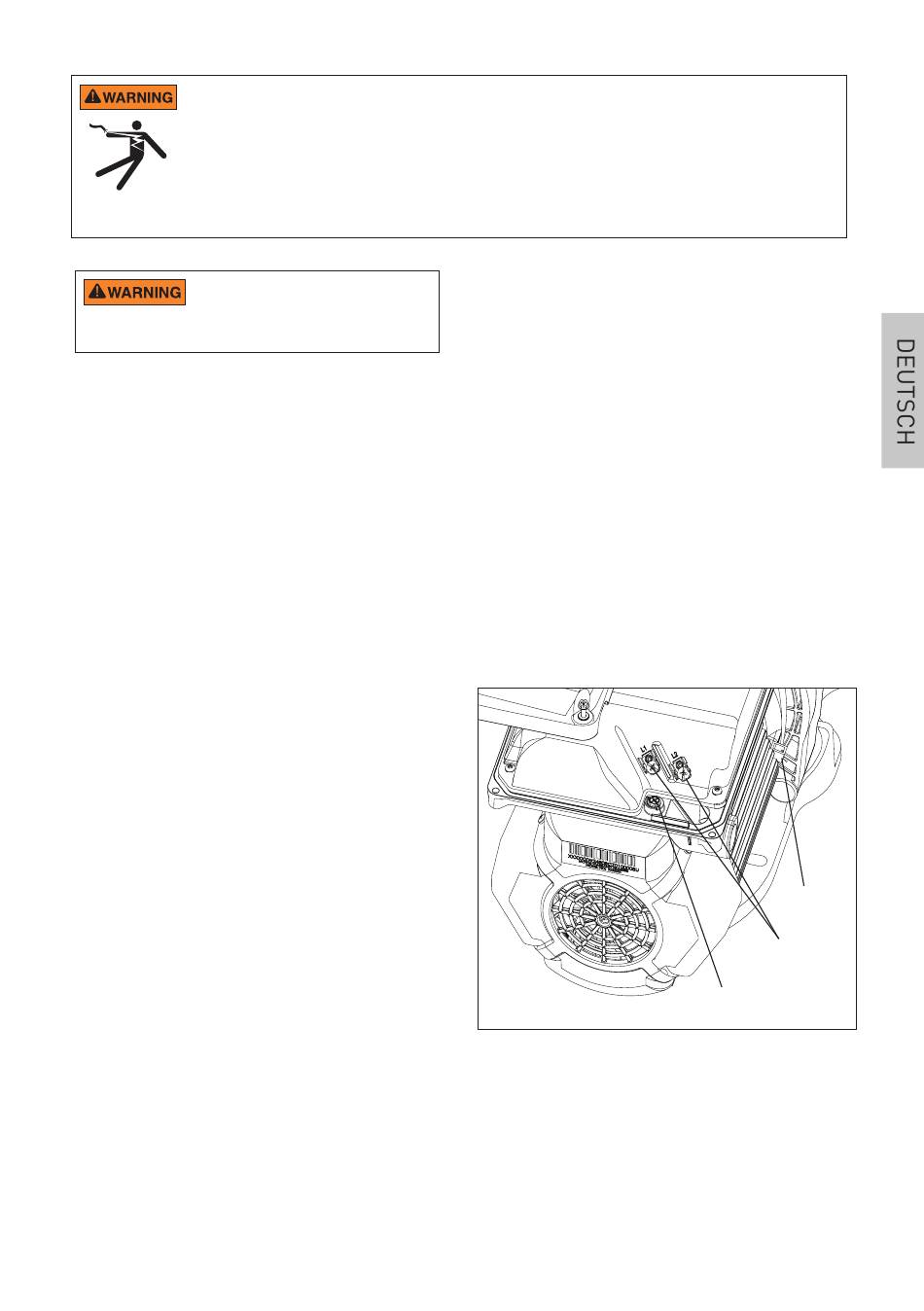

Abbildung 3.
Das Feldverdrahtungsfach verfügt über einen
Anschluss mit 1/2" NPT-Gewinde für das
flüssigkeitsdichte Fitting.
Zur Verbindung des Motors mit der Geräteplatte muss
Anschlussöse
Wechselstro-
manschlüsse
Erdungsklemme
