La pompa a velocità variabile VS2 può essere installata esclusivamente da un idraulico qualificato. Consultare
le "Avvertenze e istruzioni di sicurezza della pompa" alle pag. ii - iii per ulteriori informazioni sulla sicurezza
in fase di installazione.

Posizionamento

Nota: non installare la pompa in armadi esterni
o al di sotto di scaffalature utilizzate come vasca
idromassaggio o termale, a meno che non riporti
simboli in tal senso.
Nota: assicurarsi che la pompa sia fissata
meccanicamente alla base dell'apparecchiatura.
Assicurarsi che il luogo in cui viene installata la pom-
pa sia conforme ai seguenti requisiti:
1. Installare la pompa il più vicino possibile alla
piscina o vasca termale. Per ridurre le perdite di
carico e migliorare l'efficienza, utilizzare raccordi
di aspirazione brevi e diretti.
2. Installare la pompa ad almeno 1,5 m dal bordo
interno della piscina o vasca idromassaggio.
3. Installare la pompa ad una distanza minima di 1 m
dal bocchettone del riscaldamento.
4. Non installare la pompa a più di 3 m al di sopra del
livello dell'acqua.
5. Installare la pompa in un luogo ben ventilato, al
riparo da fonti di eccessiva umidità, (come ad es.
scarichi delle grondaie, irrigatori a spruzzo, ecc.).
6. Lasciare uno spazio libero di almeno 10 cm sul
retro della pompa, in modo da consentire la facile
rimozione del motore in caso di manutenzione o
riparazione. Vedere figura 1.
Tubature
1. Per realizzare impianti di qualità superiore,
utilizzare tubature da piscina di grandi dimensioni.
2. La tubatura lato aspirazione della pompa deve
avere un diametro pari o superiore a quello del
tubo di ritorno.
3. La tubatura lato aspirazione della pompa deve
essere quanto più corta possibile.
4. Per la maggior parte delle installazioni, Pentair
consiglia di installare una valvola sia sul tubo
di aspirazione che su quello di ritorno, in modo
che la pompa possa essere isolata durante la
manutenzione di routine. Tuttavia, consigliamo
anche di installare la valvola, il gomito o il raccordo
a T del tubo di aspirazione a una distanza dal lato
anteriore della pompa non inferiore a cinque (5)
volte il diametro del tubo di aspirazione. Vedere
figura 2.
Esempio: un tubo da 2,5" di diametro necessita
deve avere una lunghezza rettilinea di 12,5" (31,8
cm) davanti all'ingresso di aspirazione della pom-
pa. In questo modo, il riempimento sarà più rapi-
do e la pompa avrà una durata di vita superiore.
INSTALLAZIONE

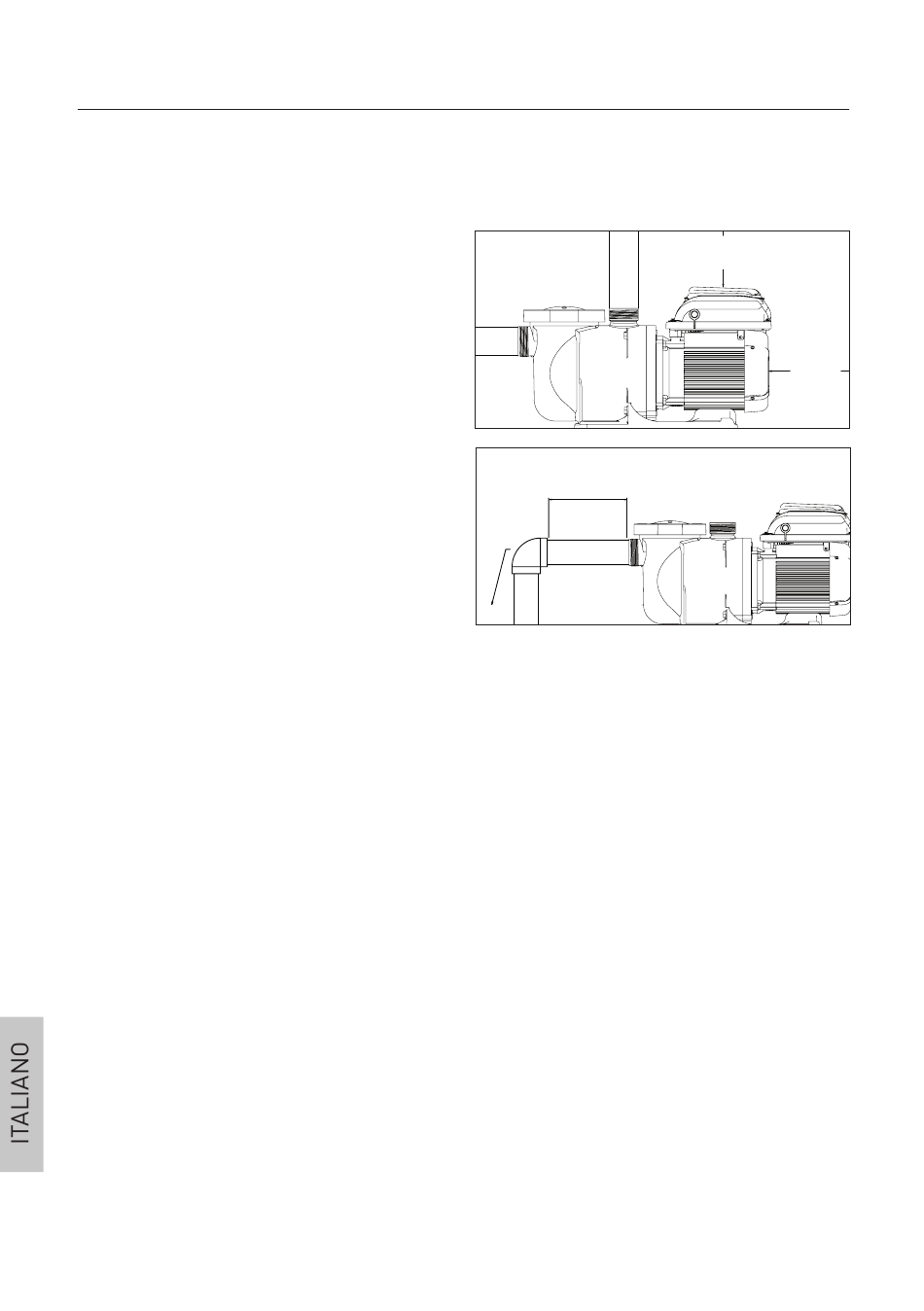

Figura 1.
5 x DIAMETRO DEL TUBO DI
ASPIRAZIONE
GOMITO
Raccordi e valvole
1. Non installare gomiti a 90° direttamente all'ingresso
della pompa.
2. I sistemi di aspirazione allagati devono essere
provvisti di valvole a saracinesca installate sui tubi
di aspirazione e di scarico per la manutenzione; in
ogni caso, la valvola di aspirazione a saracinesca
non deve essere installata a una distanza dalla
pompa inferiore al diametro del tubo di aspirazione
moltiplicato per 5, come descritto in precedenza.
3. Utilizzare una valvola di non ritorno nella linea di
scarico quando si impiega la pompa per applicazioni
in cui la tubatura dopo la pompa sia a un'altezza
considerevole.
4. Assicurarsi di installare valvole di non ritorno
quando l'installazione è in parallelo con un'altra
pompa. Ciò consente di prevenire la rotazione
inversa di girante e motore.

Requisiti elettrici

• Installare tutte le apparecchiature in conformità
alla normativa elettrica nazionale e a tutte le leggi
e le ordinanze locali vigenti.
• Integrare un dispositivo
all'interno del cablaggio fisso, conformemente
alle norme elettriche.
ALMENO 15,2 CM
ALMENO
10 CM
Figura 2.
di disconnessione
