Wilo Helix EXCEL 1004-2/25/V/KS Notice De Montage Et De Mise En Service page 89

Fig. A3
Notice de montage et de mise en service ­ Helix EXCEL 2­4­6­10­16

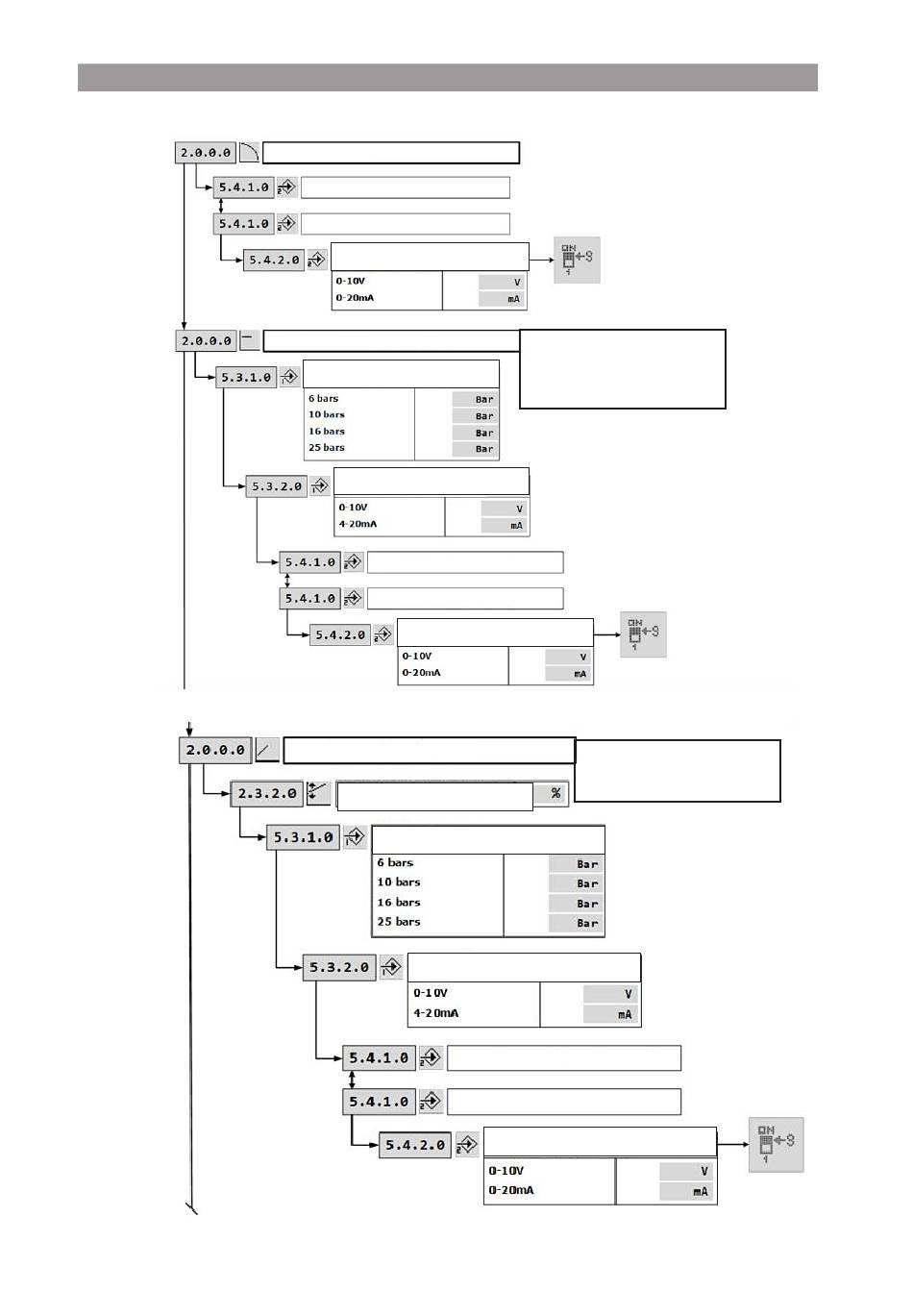

REGLAGE DU MENU EASY
Contrôle vitesse
IN2 Entrée commande externe : OFF
IN2 Entrée commande externe : ON
IN2 Entrée externe
Sélection du type de signal :
Pression constante p­c ou Δp-c
IN1 Entrée capteur
Sélection de la plage de mesure :
IN1 Entrée capteur
Sélection du type de signal :
IN2 Entrée consigne externe : OFF
IN2 Entrée consigne externe : ON
IN2 Entrée externe
Sélection du type de signal :
Pression variable Δp-v
Sélection de la pente Δp­v :
« Delta » : 50% - > 100%
IN1 Entrée capteur
Sélection de la plage de mesure :
IN1 Entrée capteur
Sélection du type de signal :
•
Pression constante p-c si boucle
hydraulique ouverte sélectionnée
•
Δp­c si boucle hydraulique fer-
mée sélectionnée (menu 5.7.8.0)
•
Menu accessible si boucle
hydraulique fermée sélectionnée
(menu 5.7.8.0)
IN2 Entrée consigne externe : OFF
IN2 Entrée consigne externe : ON
IN2 Entrée externe
Sélection du type de signal :
