Nederlands
5.4 Toebehoren
De volgende originele toebehoren zijn voor de
Helix­serie leverbaar:
Naam
2x ovaalvormige tegenflenzen van roestvaststaal, 1.4301 (PN16 – 1")
2 ronde tegenflenzen, roestvast staal, 1.4404 (PN25 – DN25)
2x ronde tegenflenzen van staal,
2x ovaalvormige tegenflenzen van roestvaststaal, 1.4301 (PN16 – 1"
2 x ronde tegenflenzen, roestvaststaal, 1.4404 (PN25 – DN32)
2x ronde tegenflenzen van staal,
2x ovaalvormige tegenflenzen van roestvaststaal, 1.4301 (PN16 – 1"
2 x ronde tegenflenzen, roestvaststaan, 1.4404 (PN25 – DN40)
2x ronde tegenflenzen van staal,
2x ovaalvormige tegenflenzen van roestvaststaal, 1.4301 (PN16 – 2")
2 ronde tegenflenzen, roestvast staal, 1.4404
2x ronde tegenflenzen van staal,
Bypass­set 25 bar
Bypass­set (met manometer 25 bar)
Grondplaat met dempers voor pompen tot max. 5.5 kW

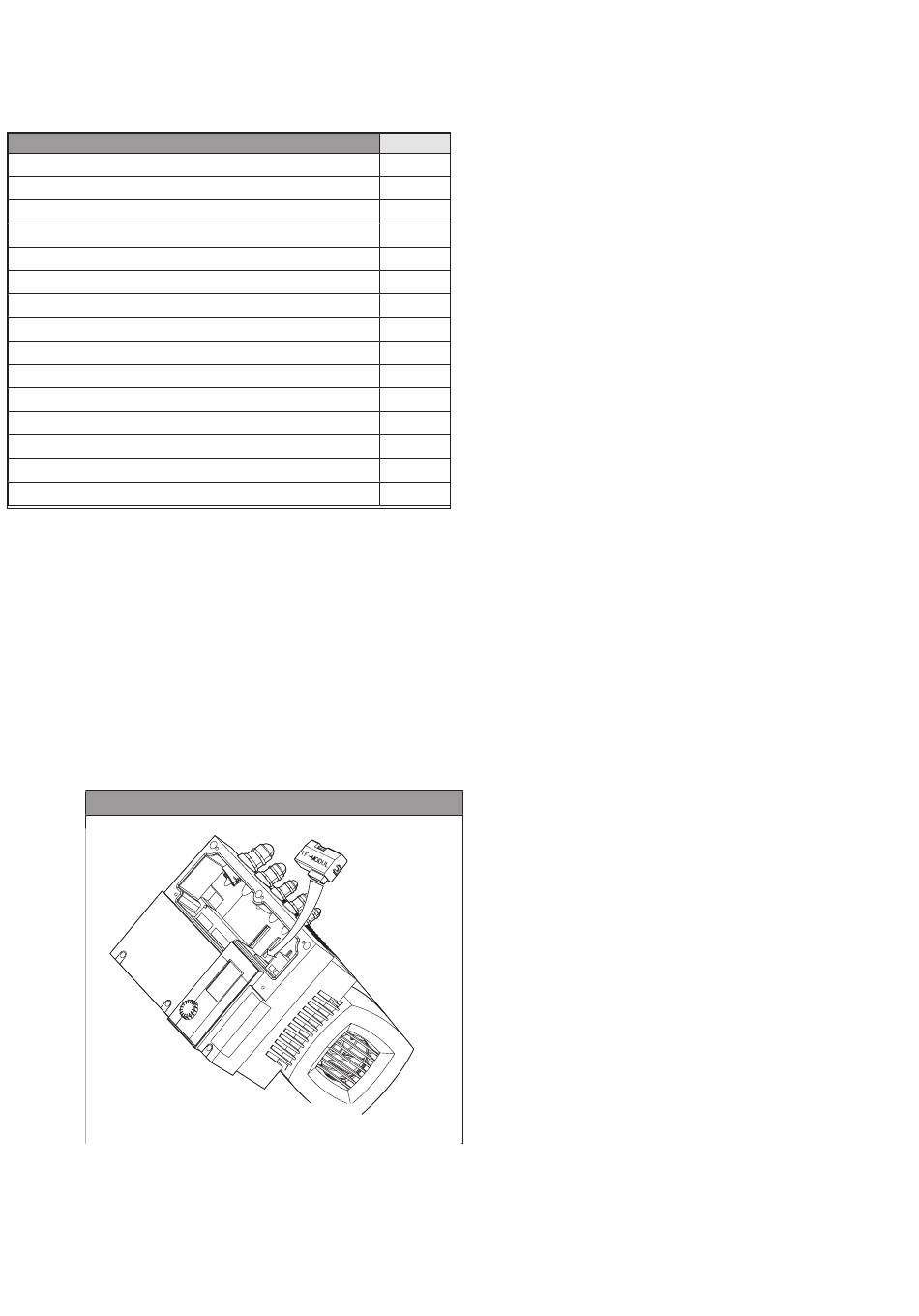

• IF-module PLR voor aansluiting op
PLR-interfaceomvormer.
• IF-module LON voor aansluiting op het
LONWORKS­netwerk. Deze modules worden
direct verbonden met de aansluitingen op de
omvormer (zie figuur hierna).
• Terugslagkleppen (met neus of veerring bij
werking onder constante druk).
• Set voor droogloopbeveiliging.
• Set drukregelsensoren (nauwkeurigheid:
≤ 1 %; bedrijf tussen 30 % en 100 % van het
meetbereik).
Gebruik alleen nieuwe toebehoren.
104
Artikelnr.
4016168
4016165
(PN25 – DN25) 4016162
) 4016169
1/4
4016166
(PN25 – DN32) 4016163
) 4016170
1/2
4016167
(PN25 –DN40) 4016164
4055063
(PN25 – DN50) 4038589
(PN25 – DN50) 4038588
4146786
4146788
4157154
Vermogen (kW)
6. Beschrijving en werking
6.1 Productbeschrijving
AFB. 1
1 – Bout motoraansluiting
2 – Koppelingsbeschermkappen
3 – Mechanische afdichting
4 ­ Behuizing hydraulisch systeem
5 – Waaier
6 – Pompas
7 – Motor
8 – Koppeling
9 – Lantaarnstuk
10 - Buisvoering
11 - Flens
12 - Pomphuis
13 - Basisplaat
AFB. 2, 3
1 – Zuigkorf
2 – Pompzuigklep
3 – Pomppersklep
4 – Keerklep
5 – Aftap- en voorvulplug
6 – Ontluchtingsschroef en vulplug
7 – Tank
8 – Voetblok
10 – Hijshaak
AFB. A1, A2, A3, A4
1 ­ DIP­schakelaarsblok
2 – Druksensor
3 – Tank
4 – Afsluitklep van de tank
6.2 Werking
• Helix­pompen zijn verticale meertraps hoge-
drukpompen, niet zelfaanzuigend voor in­line
aansluiting.
• Helix­pompen combineren uiterst efficiënte
hydraulische systemen en motoren.
• Alle metalen componenten die in aanraking
komen met het medium zijn van roestvast staal
• Voor modellen die zijn uitgerust met de zwaarste
motor (> 40 kg) maakt een speciale koppeling
het mogelijk om de afdichting te vervangen zon-
der de motor te hoeven verwijderen. Vervolgens
kan met een patroonafdichting eenvoudiger
onderhoud worden gepleegd.
• Speciale hanteringsinrichtingen zijn ingebouwd om de
installatie van de pomp te vergemakkelijken (Afb. 8).
