СУЗ — система управления зданием
IN1 — вход датчика
Выбор диапазона измерения
6/10/16/25 бар
Выбор типа сигнала
0 – 10 В / 4 – 20 мА / 2 – 10 В / 0 – 20 мА
IN2 — вход внешних сигналов ON / OFF
Выбор типа сигнала
0 – 10 В / 2 – 10 В / 0 – 20 мА / 4 – 20 мА
PID. Параметр P: 0,01 ­> +30,0
PID. Параметр I: 10 мс ­> +300 с
PID. Параметр D: 0 мс ­> +300 с
Время отключения при нулевой
производительности: 0 мс ­> +180 с
Пониженная частота: ON / OFF
Частота обмена данными ВЫСОКАЯ/СРЕДНЯЯ/НИЗКАЯ
Выбор реле SBM
Сброс к заводским установкам: ON / OFF
Выбор типа применения: открытый гидрав-
лический контур и закрытый гидравличе-
ский контур
Единицы измерения м/бар/фут/фунт на 1 кв. дюйм
Инструкция по монтажу и эксплуатацииı –

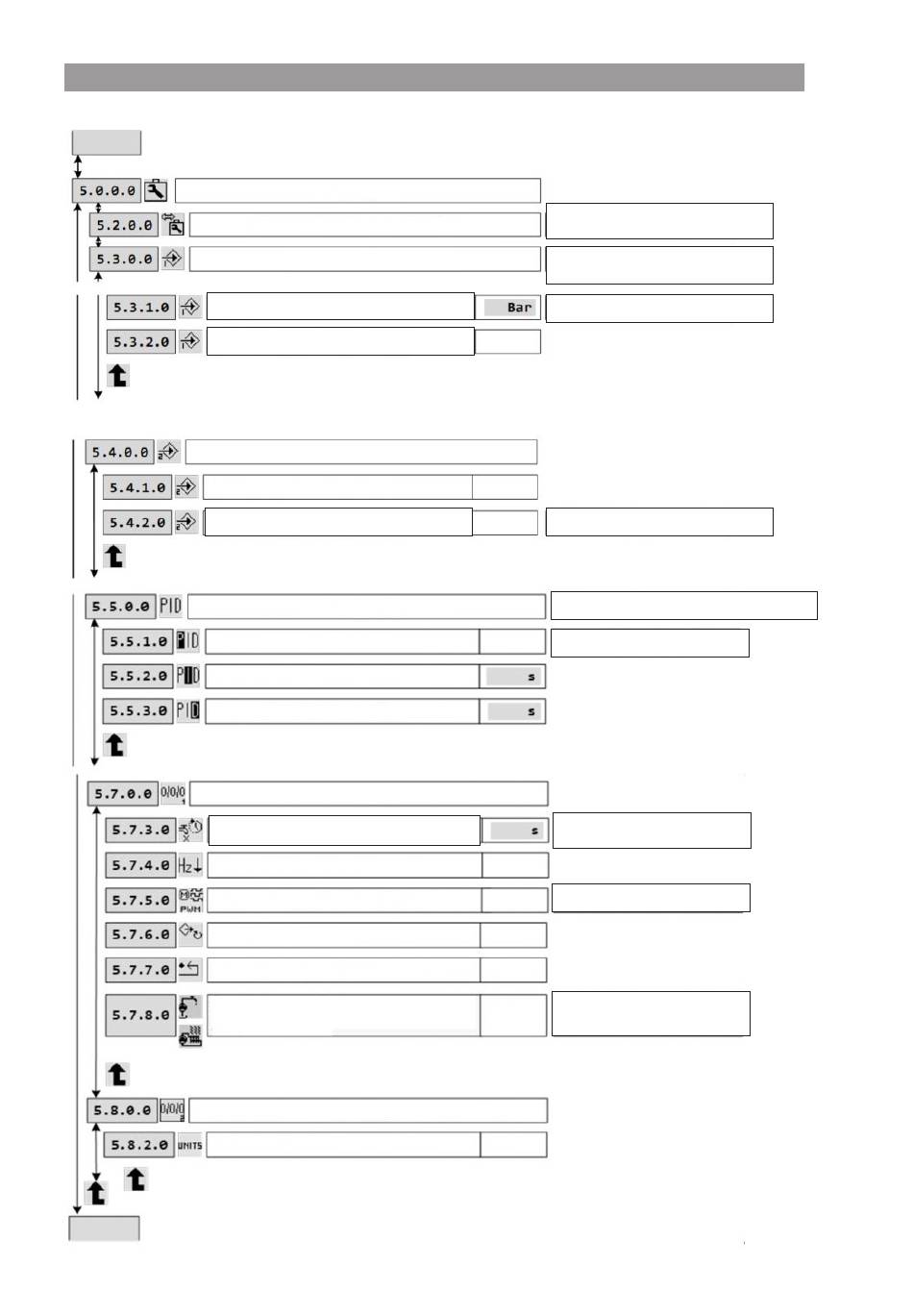

НАСТРОЙКИ В МЕНЮ «EXPERT»
Service
IN2 — вход внешних сигналов
PID: параметры
Дополнительные настройки 1
Дополнительные настройки 2
Helix EXCEL 2­4­6­10­16
Отображается при активации пункта
«СУЗ». Ознакомьтесь с руководством
пользователя для этого изделия
Не отображается при активированном
режиме «Управление диапазонами
скоростей»
Не отображается при активированном
режиме «PID­регулирование»
Не отображается при входе IN2 = OFF
Не отображается при активированном режи-
ме «Управление диапазонами скоростей»
В режиме PID P: –30,0 ­> +30,0
Не отображается при активи-
рованном режиме «Управление
диапазонами скоростей»
Следует осуществлять при
выключенном электродвигателе
Возврат к заводским установкам
после подтверждения смены
применения
