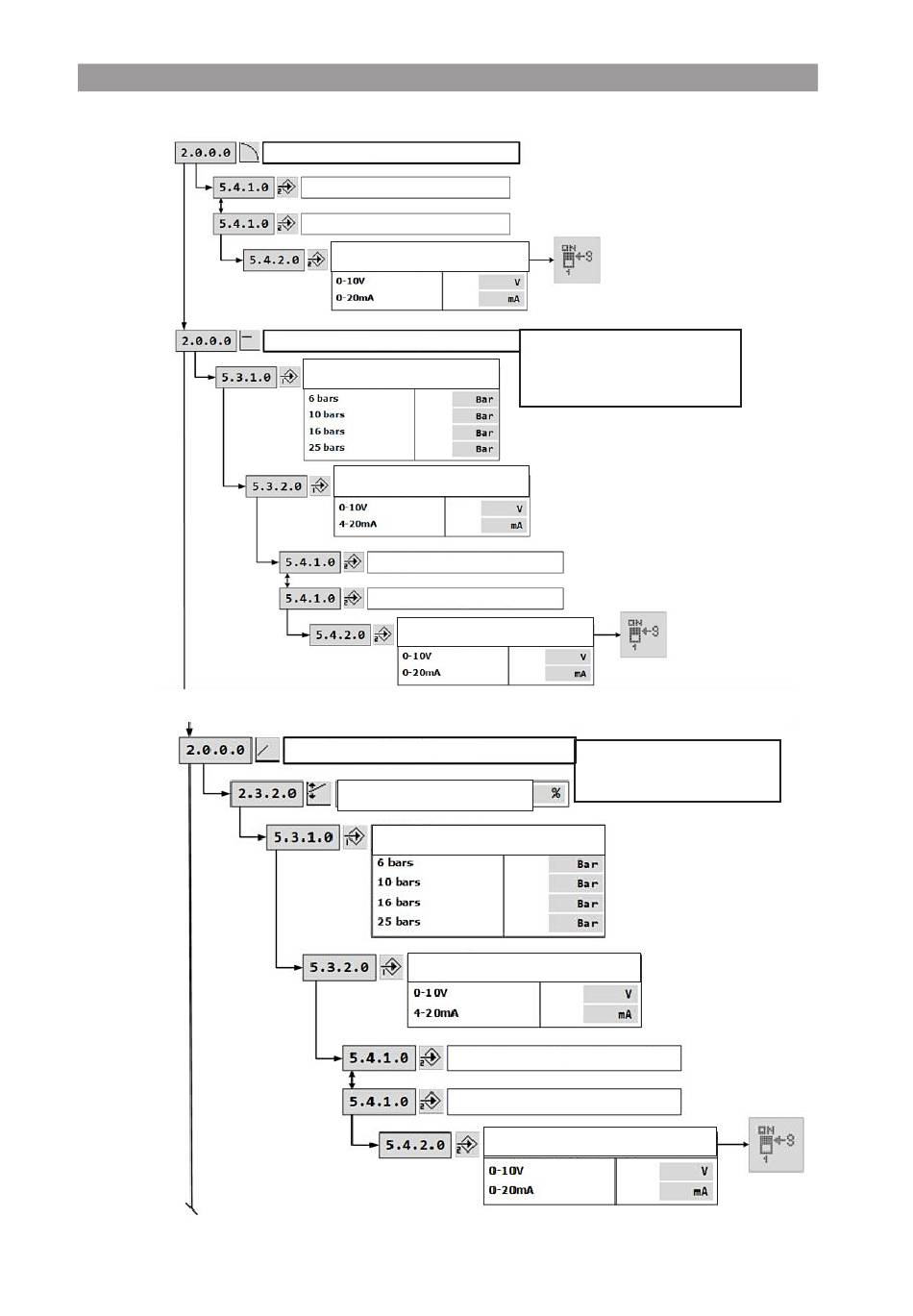

Fig. A3
Einbau- und Betriebsanleitung –
EINSTELLUNGEN IM MENÜ „EASY"
Drehzahlstufenregelung
Externer Steuereingang IN2: OFF
Externer Steuereingang IN2: ON
Externer Eingang IN2
Auswahl der Signalart:
Druck konstant p­c oder Δp-c
Sensoreingang IN1
Auswahl des Messbereichs:
Sensoreingang IN1
Auswahl der Signalart:
Eingang externer Sollwert IN2: OFF
Eingang externer Sollwert IN2: ON
Externer Eingang IN2
Auswahl der Signalart:
Druck variabel Δp-v
Auswahl der Steigung
„Delta": 50 % ­> 100 %
Sensoreingang IN1
Auswahl des Messbereichs:
Sensoreingang IN1
Auswahl der Signalart:
Helix EXCEL 2­4­6­10­16
• Druck konstant p­c bei Auswahl des
offenen Hydraulikkreises
• Δp­c bei Auswahl des geschlossenen
Hydraulikkreises (Menü 5.7.8.0)
• Menu verfügbar bei Auswahl des
geschlossenen Hydraulikkreises
Δp­v: (Menü 5.7.8.0)
Eingang externer Sollwert IN2: OFF
Eingang externer Sollwert IN2: ON
Externer Eingang IN2
Auswahl der Signalart:
Deutsch
29
