5. Tournez prudemment les lames pour qu'elles soient
parallèles dans le sens transversal (Fig. 37). Mesurez la
distance entre les tranchants extérieurs et le sol plat
(Fig. 37). Si les deux mesures diffèrent de plus de 5 mm
(3/16 pouce), l'horizontalité transversale doit être réglée
(voir les points 6 à 8).
2
3
3

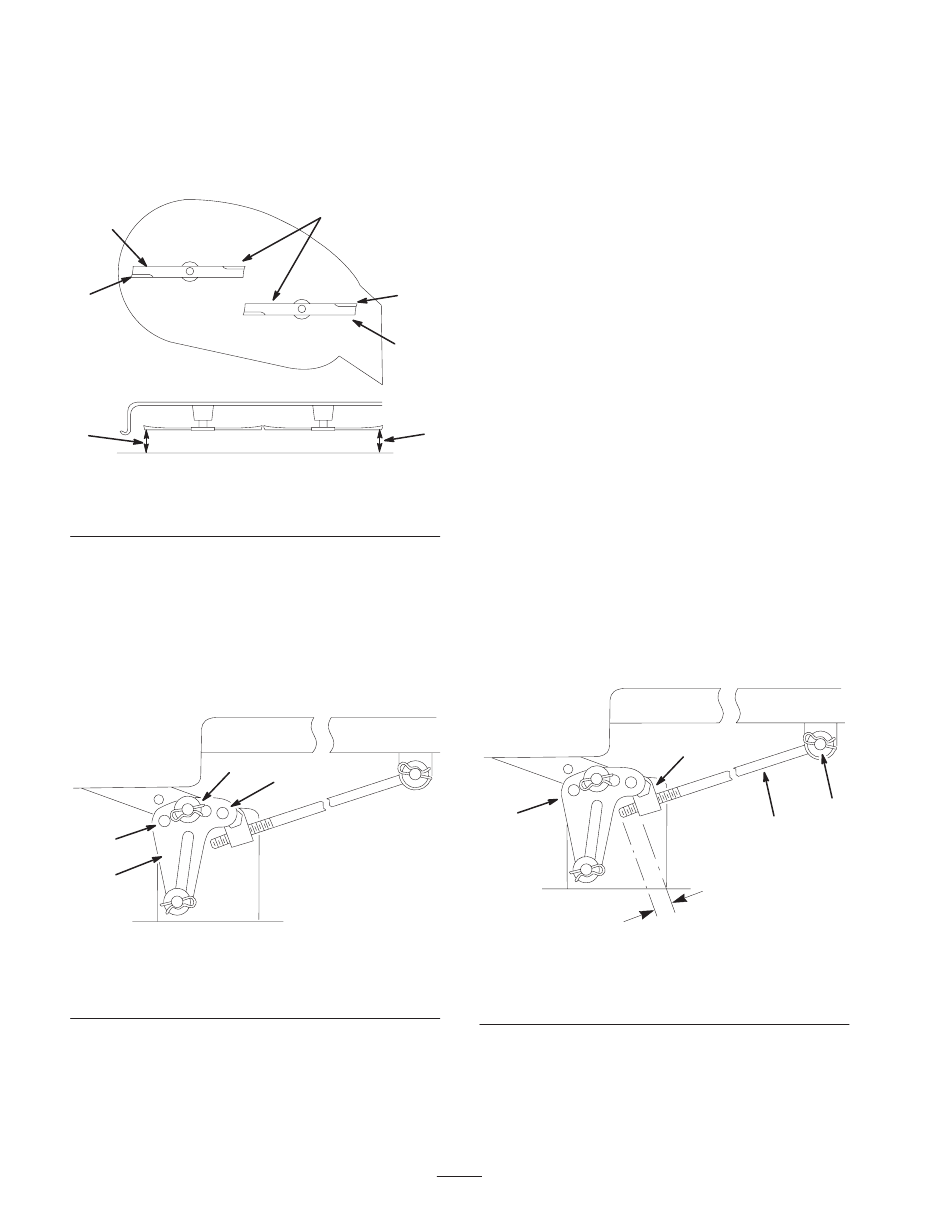

Figure 37
1. Lames parallèles entre
elles
6. Enlevez la goupille fendue et la rondelle de l'une des
pattes de mise à niveau (Fig. 38).
7. Pour mettre les lames de niveau, fixez les pattes de mise
à niveau dans un autre trou à l'aide de la rondelle et de
la goupille fendue (Fig. 38). Utilisez un trou plus en
avant pour réduire la hauteur de la lame, ou un trou plus
en arrière pour l'augmenter. Réglez les deux côtés selon
les besoins.
1
4
2
Figure 38
1. Goupille fendue et
rondelle
2. Patte de mise à niveau
8. Contrôlez ensuite l'inclinaison avant/arrière des lames
(voir Réglage de l'inclinaison avant/arrière des lames,
page 30).
m–6426
1
3
2
3
2. Tranchants extérieurs
3. Mesurer ici
3
m–6437
3. Trou avant
4. Trou arrière
30
Réglage de l'inclinaison
avant/arrière des lames
Contrôlez l'inclinaison avant/arrière des lames chaque fois
que vous montez le plateau de coupe. Si l'avant du plateau
est plus de 7,9 mm (5/16 pouce) plus bas que l'arrière,
réglez l'inclinaison des lames comme suit :
1. Garez la machine sur une surface plane et débrayez les
lames (PDF).
2. Placez les leviers de commande de déplacement à la
position de freinage, arrêtez le moteur, retirez la clé et
attendez l'arrêt complet de toutes les pièces mobiles
avant de quitter le siège.
3. Vérifiez la pression de gonflage des quatre pneus. Le
cas échéant, gonflez-les à la pression prescrite (voir
Contrôle de la pression des pneus, page 29).
4. Si ce n'est déjà fait, contrôlez et réglez l'horizontalité
transversale des lames (voir Réglage de l'horizontalité
transversale du plateau de coupe, page 29).
5. Mesurez la longueur de tige qui dépasse du bloc de
réglage sur les côtés du châssis (Fig. 39).
6. Si la longueur n'est pas égale à 19 mm (3/4 pouce),
retirez la goupille fendue et la rondelle de l'extrémité de
la tige (Fig. 39), puis vissez ou dévissez la tige jusqu'à
obtention de la longueur requise (19 mm ou 3/4 pouce).
7. Introduisez l'extrémité de la tige dans le support du
plateau et fixez-la à l'aide de la rondelle et de la goupille
fendue. Répétez les points 5 à 7 de l'autre côté de la
machine.
1
Figure 39
1. Patte de mise à niveau
2. Bloc de réglage
3. Tige de réglage
2
4
3
19 mm
(3/4 pouce)
m–6559
4. Goupille fendue et
rondelle
