Groupe d'aspiration
Choix du capteur de régulation
En fonction de l'utilisation, le distributeur de capacité peut être
régulé sur base de la pression d'aspiration P0 ou d'une tempéra-
ture de fluide S4
Cap. Ctrl sensor = P0 / S4

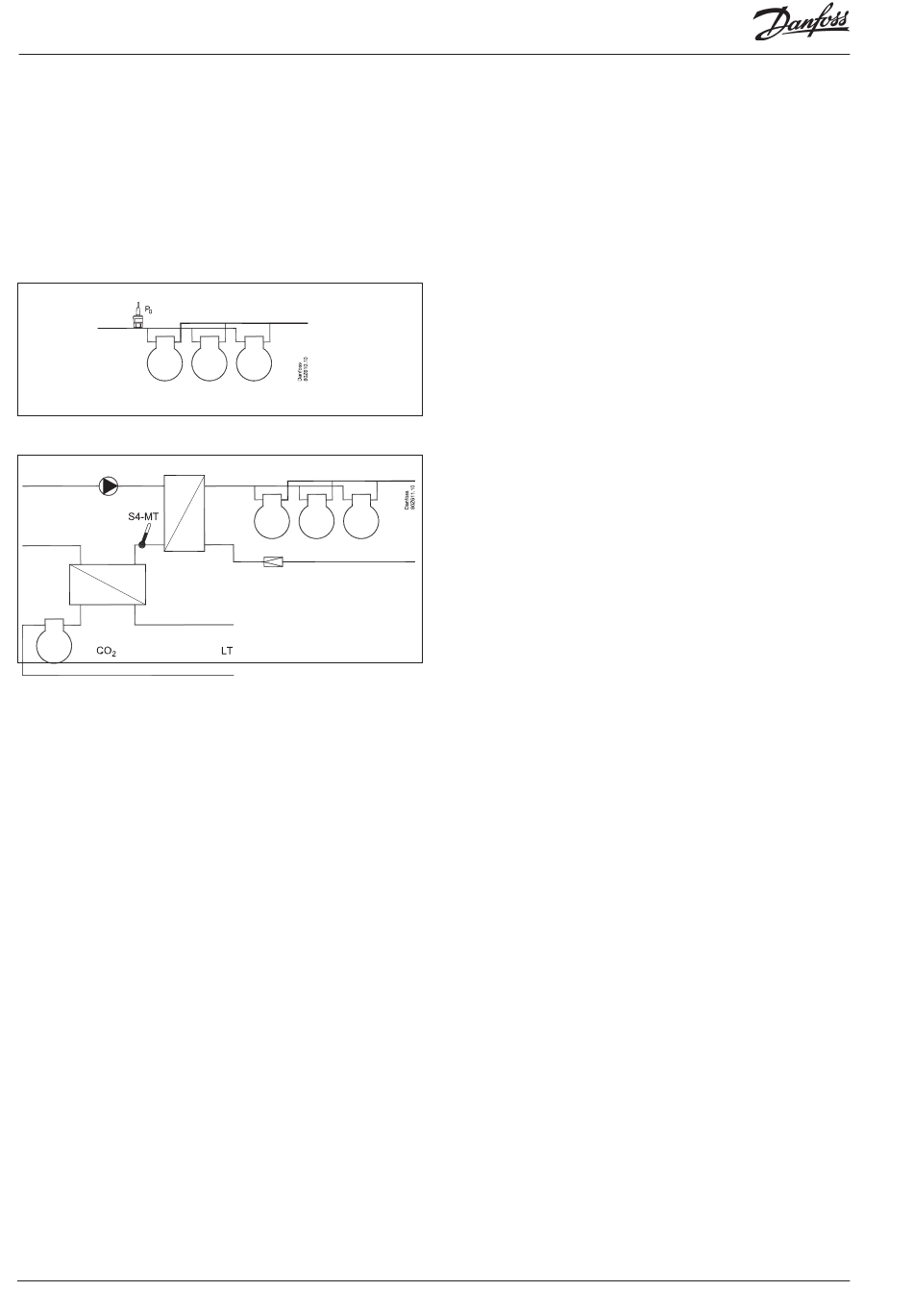

Exemple 1 – P0
Exemple 2 – capteur de fluide S4
Utilisé dans les systèmes à saumure dans lesquels les accessoires
MT sont refroidis par un saumure et le BT fournit la chaleur du
condenseur au saumure.
Lorsque le capteur de régulation est positionné sur S4, P0 est uti-
lisé pour la fonction de sécurité contre une pression d'aspiration
trop faible et cherchera à enclencher la capacité du compresseur
(protection antigel).
92
Régulation de capacité RS8HN104 © Danfoss 2017-11
Régulation d'erreurs de capteur
Cap. Ctrl. Sensor = P0
Dans le cas où P0 est utilisé comme capteur de régulation, une
faute de signal engendrera une régulation ultérieure avec par
exemple, 50 % d'enclenchement en régime de jour et 25 % d'en-
clenchement en régime de nuit – toutefois un étage minimum.
Cap. Ctrl. Sensor = S4
Dans le cas où S4 est utilisé comme capteur de régulation, une
faute au niveau de ce capteur engendrera une régulation ulté-
rieure après le signal P0, mais après une référence inférieure de 5K
à la référence principale. Dans le cas où il y a une erreur au niveau
de S4 et P0, il y aura une régulation ultérieure avec par exemple,
50 % d'enclenchement en régime de jour et 25 % d'enclenche-
ment en régime de nuit – toutefois un étage minimum.
AK-PC 783A
