Configuration - Suite
Modification de la régulation de fonction d'aspiration MT

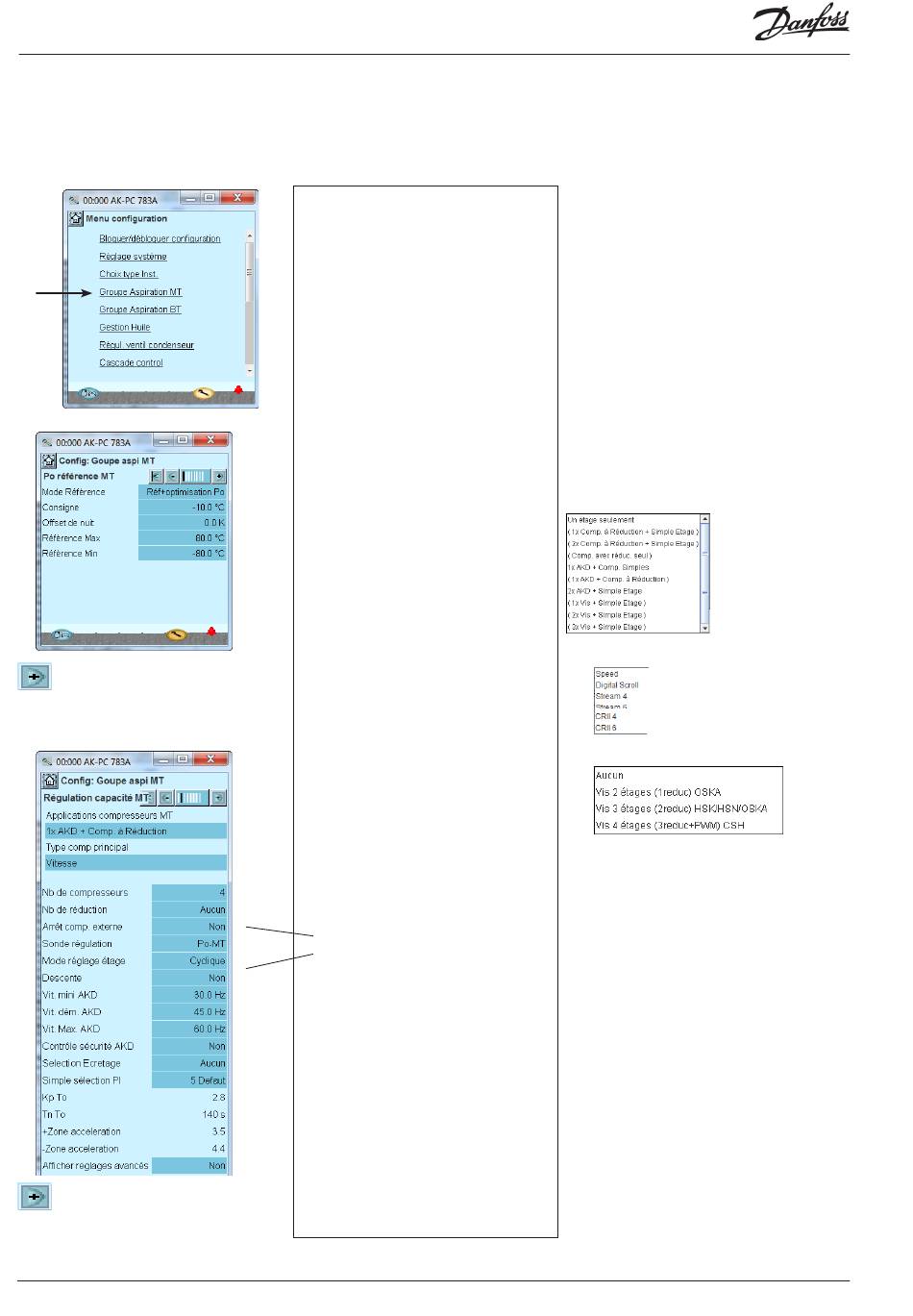

1. Appel du menu de configuration
2. Choix du groupe d'aspiration
3. Régler les valeurs de référence
Appuyez sur le bouton + pour
passer à la page suivante.
4. Régler les valeurs de la régula-
tion de capacité
Appuyez sur le bouton + pour
56
Le menu de configuration du Service Tool se
modifie alors. Il montre les réglages possibles
pour le type d'installation choisi.
Réglages de notre exemple :
- Consigne = -10°C
Les réglages sont illustrés ici.
Si variable ou un compresseur à
vis est choisi sur la première ligne,
son type doit être déterminé sur la
ligne suivante.
Réglages de notre exemple :
- Externe arrêt compresseur
- AKD + comp. simples
- 4 compresseurs
- P0 comme signal au régulateur
- Cyclic
Régulation de capacité RS8HN104 © Danfoss 2017-11
3 - Mode reference
Décalage de la pression d'aspiration avec signaux
externes.
0: Référence = point de réglage + décalage noc-
turne + offset à partir du signal externe 0-10 V.
1: Référence = point de réglage + offset à partir
d'une optimisation P0
Réglage ( -80 á +30°C)
Point de réglage pour la pression d'aspiration
souhaitée en °C.
Offset via réf ext.
Réglage si un signal externe 0-10 V doit être utilisé.
Offset à entrée max (-100 à +100 °C)
Valeur de décalage en cas de signal max. (10 V).
Offset à entrée min (-100 à +100 °C)
Valeur de décalage en cas de signal min. (0 V).
Filtre offset (10 - 1800 s)
Est ici réglée la vitesse à laquelle un changement
dans la référence doit s'effectuer.
Offset de nuit (-25 - 25 K)
Décalage de la pression de l'évaporateur en régime
de nuit (réglé en Kelvin)
Référence Max (-50 à +80 °C)
Référence maximum de pression d'aspiration
autorisée
Référence Min (-80 à +25 °C)
Référence minimum de pression d'aspiration
autorisée
4 - Applications compresseur
Sélectionnez l'une des configurations de compres-
seur disponibles ici.
Lead compressors
Les options suivantes sont disponibles :
Les options suivantes sont disponibles pour les
compresseurs à vis
Nb de compresseur
Réglez le nombre de compresseurs totale.
Réduction
Réglez le nombre de vannes de régulation de
capacité.
Arrêt comp. externe
Un interrupteur externe peut être raccordé pour
démarrer et arrêter la régulation du compresseur.
Sonde régulation
Po : régulation selon P0
S4 : régulation selon S4 (température de fluide)
Mode réglage étage
Choisissez le schéma d'enclenchement pour les
compresseurs
Égalisation du temps de marche (FIFO)
Best fit: Meilleure adaptation de capacité possible
(le moins de sauts de capacité possible)
Pump down
Sélectionnez l'activation ou non d'une fonction
pump down au niveau du dernier compresseur
Ceci afin d'éviter des cycles importants aux com-
presseurs.
Limite T0 Pump down (-80 à +30 °C)
Sélectionnez la limite pump down.
Vitesse synchrone
Indiquez si les deux compresseurs doivent fonction-
ner de façon synchrone.
Vit.mini AKD (0.5 – 60.0 Hz)
Vitesse min. à laquelle le compresseur doit s'arrêter.
Vit dém AKD (20.0 – 60.0 Hz)
Vitesse minimum lorsque le compresseur doit s'en-
clencher (doit être réglé sur une valeur supérieure à
« vitesse min. VSD »).
AK-PC 783A
