Configuration - Suite
passer à la page suivante.

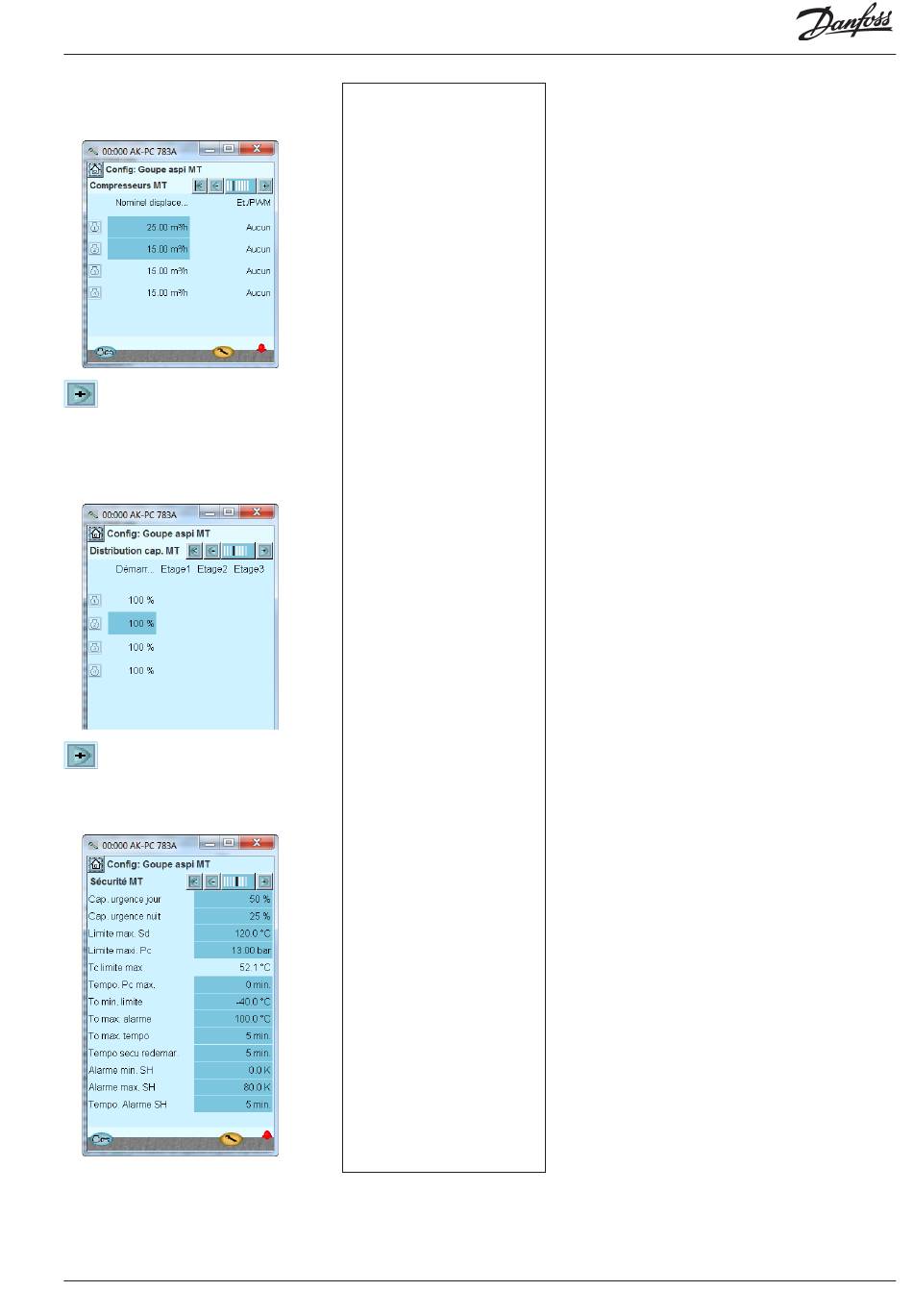

5. Régler les valeurs de la capacité
du compresseur
Appuyez sur le bouton + pour
passer à la page suivante.
6. Régler les valeurs de l'étage
principal et les étages
supplémentaires
Appuyez sur le bouton + pour
passer à la page suivante.
Réglez les valeurs assurant un
7.
fonctionnement sûr
AK-PC 783A
Le présent exemple est sans
étages et sans modifications.
Réglages de notre exemple :
- Limite de sécurité pour la
température maximum de la
conduite de pression = 120°C
- Limite de sécurité pour la pression
de condensation maximum =
103,5 bar
- Limite de sécurité pour la pression
d'aspiration minimum = -40°C
- Limite d'alarme pour la pression
d'aspiration maximum = -5°C
- Limites d'alarme pour la
surchauffe minimum et
maximum respectivement = 5
et 35 K.
Régulation de capacité RS8HN104 © Danfoss 2017-11
Vit. Max AKD (40.0 – 120.0 Hz)
Vitesse la plus élevée autorisée pour le compresseur
Contrôle sécurité AKD
Il convient de sélectionner si une entrée pour la surveillance
du variateur de fréquence est souhaitée.
Temps PWM
Temps pour la vanne de dérivation (temps de marche et
d'arrêt)
Capacité PWM min.
Capacité minimale dans la période de temps (sans capacité
minimale, le compresseur ne sera pas refroidi)
PWM Cap démar.
Capacité min. à laquelle le compresseur se met en marche
Limites écrêtage
Choisissez le nombre d'entrées qui doivent être utilisées pour
la limitation de charge.
Period
écrêtage
Définir le temps maximal autorisé pour la limitation de charge
Limites écrêtage 1
Réglez la capacité max. autorisée lorsqu'un signal est reçu au
niveau de l'entrée 1
Limites écrêtage 2
Réglez la capacité max. autorisée lorsqu'un signal est reçu au
niveau de l'entrée 2.
Forcage limite T0
Sous cette valeur, l'écrêtrage totale est possible. Si T0
dépasse la valeur, une temporisation s'enclenche. Quand
la temporisation est expirée, la limitation de charge est
neutralisée.
Forcage tempo 1
Temps max. pour la limitation de capacité si P0 est trop élevé
Forcage tempo 2
Temps max. pour la limitation de capacité si P0 est trop élevé
Simple sélection PI
Paramètre du groupe pour les 4 paramètres de commande : Kp,
Tn, + l'accélération et - l'accélération. Si le réglage est positionné
sur « défini par l'utilisateur », les 4 paramètres de commande
peuvent être ajustés.
Kp To (0,1 – 10,0)
Facteur d'amplification pour la régulation PI
Tn To
Temps d'intégration de la régulation PI
+ Zone acceleration (A
)
+
Des valeurs plus élevées entraînent un ajustement plus rapide
- Zone acceleration (A
)
-
Des valeurs plus élevées entraînent un ajustement plus rapide
Réglages avancés
Filtre To
Réduit les variations de la référence Po.
Filtre Pc
Réduit les variations de la référence Pc.
Durée dém. Initale (15 – 900 s)
Temps après démarrage, où la capacité est limitée au premier
étage
Méthode de régulation de capacité
Choisissez si un ou deux compresseurs avec vannes de régu-
lation de capacité peuvent fonctionner, à capacité réduite,
simultanément.
DO signal de fonctionnement de compresseur
Le paramètre « Oui » réserve une entrée qui affiche si les com-
presseurs fonctionnent.
AO Filtre
Changements d'absorbeur à la sortie analogique
AO Limite max
Limite la tension sur la sortie analogique.
5 - Compresseurs
Est ici définie la distribution de capacité des compresseurs.
Le réglage de capacité est également destiné aux réglages
de « l'utilisation du compresseur » et « le schéma d'enclen-
chement ».
Cap. nominale (1,0 – 1000,0 m
3
/h)
Réglez la capacité nominale du compresseur.
Les compresseurs à vitesse variable doivent avoir réglé la
valeur nominale par la fréquence du réseau (50/60 Hz).
Régulations de capacité
Plusieurs vannes de régulation de capacité pour chaque
compresseur (0 - 3)
6 – Répartition de la capacité
Le réglage dépend de la combinaison de compresseurs et du
schéma d'enclenchement.
Etage principal
Réglez la capacité nominale de l'étage principal (se règle en
pourcentage de la capacité nominale du compresseur en
question). 0 - 100 %.
Régulation de capacité
Affichage de la capacité de chaque régulation de capacité
0 – 100 %
57
