Utilisation
AK-PC 783A est un système complet pour réguler la capacité des
compresseurs et des condenseurs dans des installations de réfri-
gération avec une fonction en cascade.
Le régulateur commande le circuit haute pression, le circuit basse
pression et le circuit en cascade.
Le régulateur propose les fonctions de gestion de l'huile, de récu-
pération de chaleur simple et de coordination entre régulation
haute pression et régulation basse pression.
En plus de la régulation de capacité, ces régulateurs permettent
la transmission de signaux vers d'autres régulateurs selon la situa-
tion du fonctionnement (fermeture forcée des vannes de régula-
tion de capacité, signaux et messages d'alarme, etc.).
La fonction primaire du système est de contrôler que les compres-
seurs et les condenseurs fonctionnent en permanence sous des pres-
sions optimales du point de vue énergétique. Il faut que les pressions
d'aspiration et de condensation soient toujours régulées par des
signaux de transmetteurs de pression émettant un signal de tension.
La régulation de puissance est assurée par la pression d'aspiration
P0 sur les deux circuits.

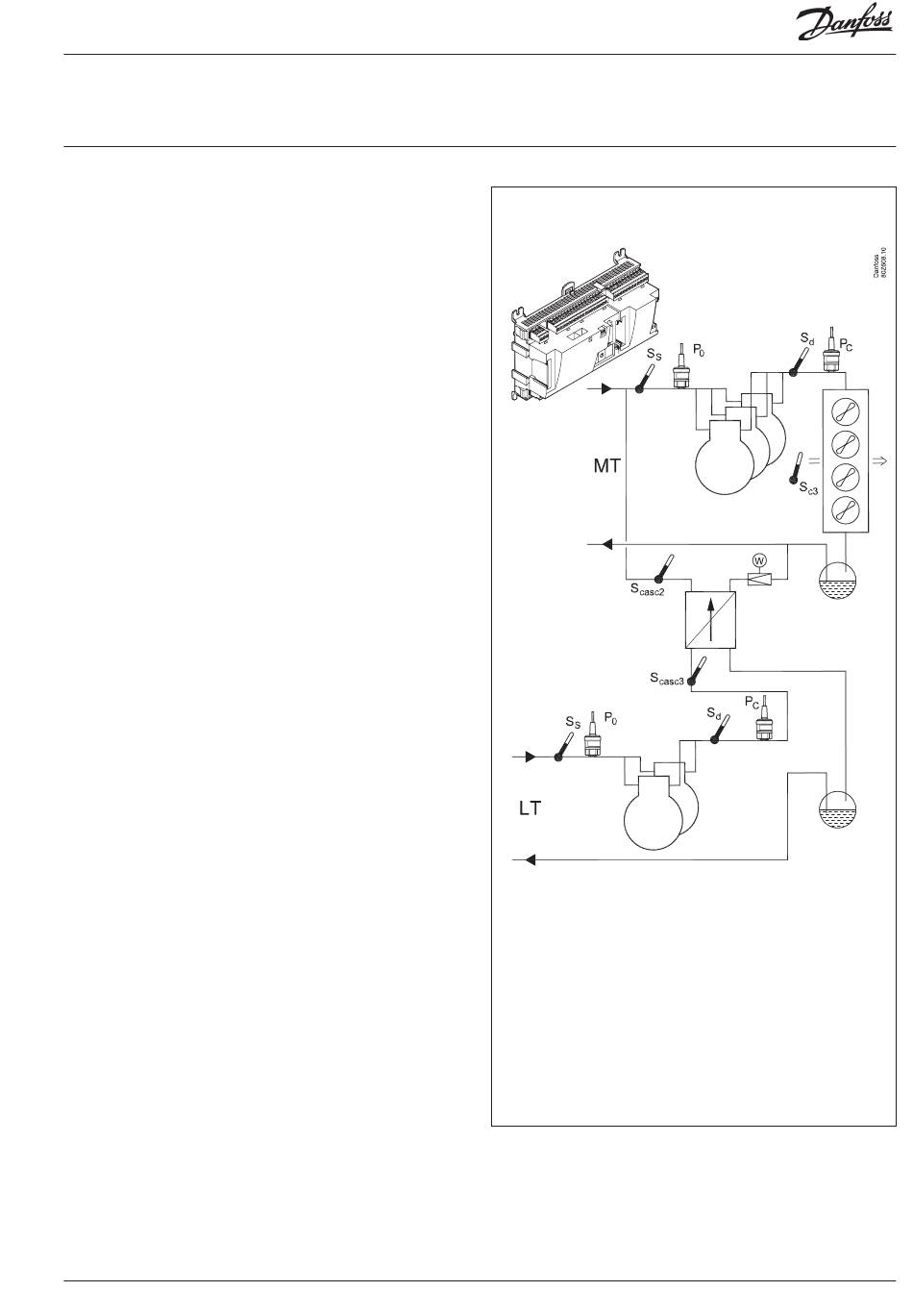

La régulation en cascade est réalisée conformément aux deux
sondes de température, Scasc2 et Scasc3.
Parmi les différentes fonctions, citons :
- Régulation de capacité allant jusqu'à 12 compresseurs. (6 max. par
circuit ou 7 MT + 5 LT ou 8 MT + 4 LT)
- Allant jusqu'à 3 vannes de régulation de capacité par compresseur
- Jusqu'à 3 compresseurs à vis
- Compresseur scroll numérique
- Fonction d'égalisation de l'huile sur le circuit MT
- Gestion huile. partagée ou individuelle pour toutes les vannes
d'huile du compresseur sur le circuit BT. Contrôle de la pression du
réservoir.
- Vitesse variable de 1 ou 2 compresseurs
- Allant jusqu'à 6 entrées sécurité par compresseur
- Possibilité de limitation de capacité pour réduire les pics de consom-
mation
- Lorsque le compresseur ne démarre pas, un signal peut être transmis
aux autres régulateurs pour qu'ils ferment les vannes de régulation
de capacité électroniques ;
- Régulation de injection de liquide dans la conduite d'aspiration
- Régulation de injection de liquide dans la compresseur à vis
- Régulation de l'injection de liquide dans l'échangeur de chaleur
(cascade)
- Régulation de deux circuits en cascade en parallèle
- Surveillance de sécurité de haute/basse pression/temp. de refoul.
- Régulation de capacité allant jusqu'à 8 ventilateurs sur le condenseur
- Référence flottante avec température extérieure
- Fonction de récupération de chaleur
- Enclenchement d'étage, vitesse variable ou combinasion
- Régulation du système de pompage de CO
- Surveillance de sécurité de ventilateurs
- Régulation des ventilateurs à moteurs EC
- l'état des sorties et des entrées est affiché par des diodes en lumines-
centes an façade de l'appareil ;
- possibilité de générer des signaux d'alarme à partir par une ligne de
transmission ;
- les alarmes sont accompagnées d'un texte expliquant la cause.
- Ainsi que certaines fonctions séparées et totalement indépendantes
de la régulation : fonctions d'alarme, fonctions thermostatiques,
fonctions pressostatiques et fonctions régulation PI.
AK-PC 783A
1. Introduction
2
Régulation de capacité RS8HN104 © Danfoss 2017-11
SW = 1.1x
