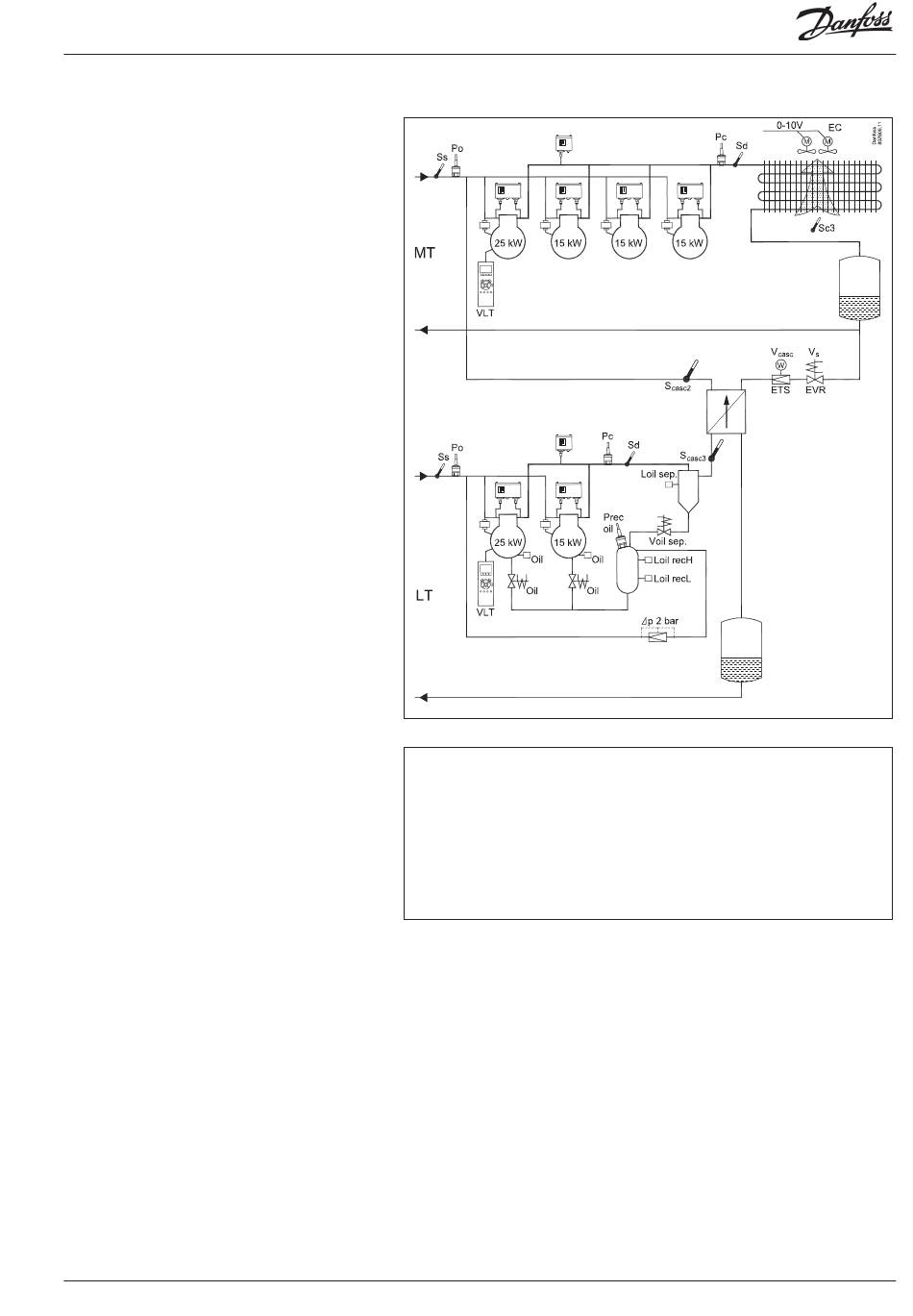

Exemple d'installation frigorifique
Nous avons choisi de décrire la configuration par un
exemple consistant en une centrale de compresseurs
MT, une centrale de compresseurs BT et échangeurs
de chaleur en cascade.
L'exemple est le même que celui qui est présenté sous
le chapitre "Design" à savoir que le régulateur est un
AK-PC 783A + modules d'extension.
Exemple:
Groupe de compresseurs:
• MT circuits et BT circuits
• Réfrigérant MT=134a. BT=CO2 (R744)
• 4 et 2 compresseurs avec "cyclic".
• Premiere compresseur vitesse contrôlée
• Contrôle de sécurité de chaque compresseur
• Contrôle commun de la haute pression dans chacun
des circuits
• ToMT point de consigne = -10°C, ToBT =-30°C
• p0 optimisation MT
• Gestion de l'huile de chaque compresseur BT
• Réinitialisation des impulsions pour le compresseur
arrêté (manque d'huile)
Condenseur:
• Ventilateurs avec moteur EC, vitesse régulée
• Régulation PcMT en fonction de la sonde de tempé-
rature Sc3
Échangeur en cascade
• Sonde de régulation = Scasc3, Scacs 2, P0-MT, Pc-LT
• Vannes = vanne pas-à-pas ETS et électrovanne EVR
Bouteille:
• Contrôle de la pression dans le réservoir d'huile
Sécurités :
• Contrôle de P0, Pc, Sd et de la surchauffe dans la
conduite d'aspiration
• Surveillance des niveaux bas et haut dans le réservoir
d'huile
AK-PC 783A
Régulation de capacité RS8HN104 © Danfoss 2017-11
Il peut à la fois un interrupteur principal externe et interne pour le
réglage. Avant de procéder à la régulation, les deux doivent être en
position « ON ».
Avertissement
L'interrupteur principal interrompt toutes les régulations. En cas d'aug-
mentation de la température, il y a un risque de perte de remplissage.
51
