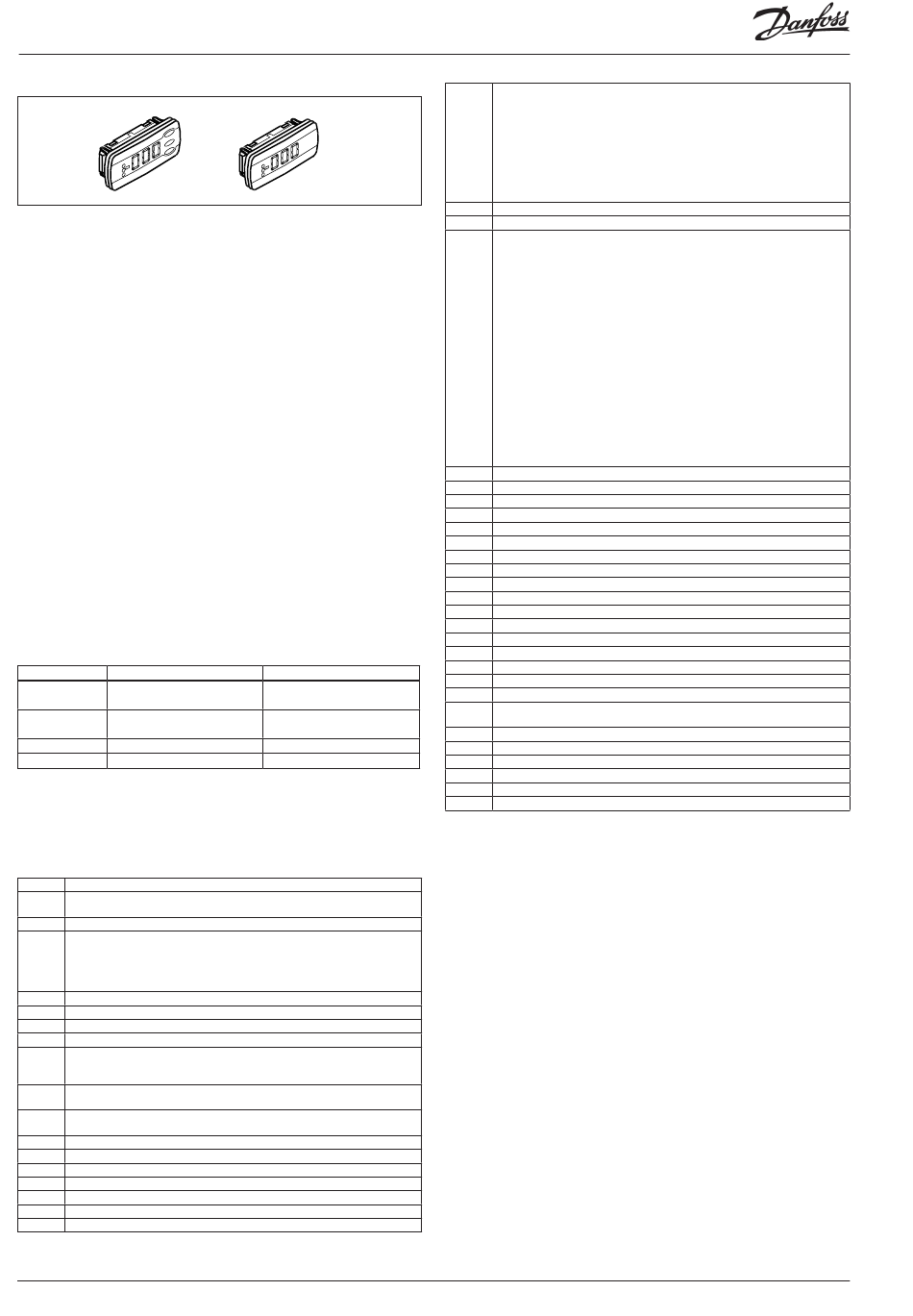

Affichage des pressions d'aspiration et de condensation
Le régulateur est prévu pour le raccordement d'un seul ou de
deux afficheurs séparés. Le raccordement se fait par des câbles
avec connecteurs. On peut placer l'afficheur en façade d'un pan-
neau, par exemple.
MT régulation de temperature
T0-MT temperature
P0-MT Bar
T0-BT temperature
P0-BT Bar
S4-MT
Ss-MT
Sd-MT
Ss-BT
Sd-BT
Sonde de régulation des condenseurs
Tc-MT temperature
Tc MT bar
Tc BT temperature
Tc BT bar
S7
Scasc2
Scasc3
Sc3
Compressor speed MT
Compressor speed LT
Afficheur
Première lecture*
A
Sonde de régulation de la
pression d'aspiration. MT
B
Sonde de régulation du
condenseur
C
Ss-MT
D
Sd-MT
* La première lecture peut être remplacée par d'autres mesures, si nécessaire.
Si un afficheur avec boutons de réglage est installé (sur bouchon
A), on obtient, en plus de l'affichage des pressions d'aspiration
et de condensation, la possibilité d'une commande simplifiée au
moyen d'un système de menus.
No.
Fonction
o59
Réglage de la puissance du groupe d'aspiration sur circuit MT
0: MAN, 1: OFF, 2: AUTO
o60
Réglage manuel de la puissance d'aspiration sur circuit MT
o93
Verrou de la configuration
Lorsque le verrou de configuration est ouvert, il est uniquement possible de sélec-
tionner une configuration préréglée ou de modifier le réfrigérant.
0 = Configuration ouverte
1 = Configuration verrouillée
P62
Réglage manuel de la puissance d'aspiration sur circuit BT
P63
Réglage de Control mode cond dans le circuit BT
r23
Réglage du point de consigne pour P0 dans le circuit MT
r24
Lecture de la référence P0 totale dans le circuit MT
r12
Interrupteur principal
0: Arrêt du régulateur
1: Régulation
r28
Point de consigne du condenseur
Réglage de la pression nécessaire du condenseur en ºC
r29
Référence du condenseur
Référence réelle de la température pour la puissance du condenseur
r57
Lecture de f T0-MT
r90
Lecture de T0-BT
r91
Lecture de la référence P0 totale dans le circuit BT
r92
Réglage du point de consigne pour P0 dans le circuit BT
u16
Température réelle du fluide mesurée avec la S4
u21
Surchauffe dans la conduite d'aspiration MT circuit
u44
Sc3 Température extérieure en ºC
120
Deuxième lecture
Sonde de régulation du
condenseur
Sonde de régulation de la
pression d'aspiration
Aucun
Aucun
Régulation de capacité RS8HN104 © Danfoss 2017-11
u48
0: Mise sous tension
1: Arrêtée
2: Manuelle
3: Alarme
4: Redémarrer
5: Veille
6: unloaded
7-9: Par loaded
10: Complètement rechargée
11: Active
u49
Puissance d'enclenchement du condenseur en %
u50
Référence de la puissance du condenseur en %
u51
Actual regulation status on suction group MT circuit
0: Standby
1: Normal control
2: Compressor alarm
3: ON timer active
4: OFF timer active
5: Normal control
6: Injection ON delay
7: Coordination
8: Compressor 1 delay active
9: Pump down
10: Sensor error
11: Load shed is active
12: High Sd
13: High Pc
14: Manual control
15: OFF
16: Inrush guard
17: Min. cap. req
18: Pump delay
u52
Puissance d'enclenchement du compresseur en % MT circuit
u53
Référence de la puissance du compresseur en MT circuit
u54
Sd Température du gaz de refoulement en ºC MT circuit
u55
Ss Température du gaz d'aspiration en ºC en MT circuit
u98
Température réelle au niveau de la sonde S7
u99
---
U01
Pression de condensation Pc réelle en ºC MT circuit
U46
Lecture de "Req. Comp. Cap.A%" BT circuit
U47
Lecture de "Comp.Cap %" BT circuit
U48
Lecture de "Suction status" BT circuit
U49
Lecture de "Tc" en BT circuit
U50
Lecture de "Ss" en BT circuit
U51
Lecture de "Sd" en BT circuit
U52
Lecture de "Sh" en BT circuit
U53
Lecture de "S4" en BT circuit
o44
Réglage manuel du degré d'ouverture autorisé des vannes
o45
Réglage manuel du degré d'ouverture des vannes en %
o57
Réglage de la puissance du condenseur
0: MAN, 1: OFF, 2: AUTO
058
Réglage manuel de la puissance du condenseur
AL1
Alarme pression d'aspiration
AL2
Alarme condenseur
- - 1
Initialisation, l'affichage est connecté à la sortie "A"
- - 2
Initialisation, l'affichage est connecté à la sortie "B" etc.
Si un écran est raccordé, il affichera la valeur de ce qui est indiqué dans
"Read out".
Si vous souhaitez consulter une des valeurs de ce qui est indiqué sous «
fonction », il convient de procéder de la façon suivante :
1. Appuyez sur le bouton supérieur jusqu'à ce qu'apparaisse un paramètre.
2. Appuyez sur le bouton supérieur ou inférieur pour trouver le paramètre
que vous souhaitez afficher.
3. Appuyez sur le bouton du milieu jusqu'à ce que la valeur du paramètre
apparaisse.
Après quelques instants, l'affichage revient automatiquement à l'affichage
"Read out".
