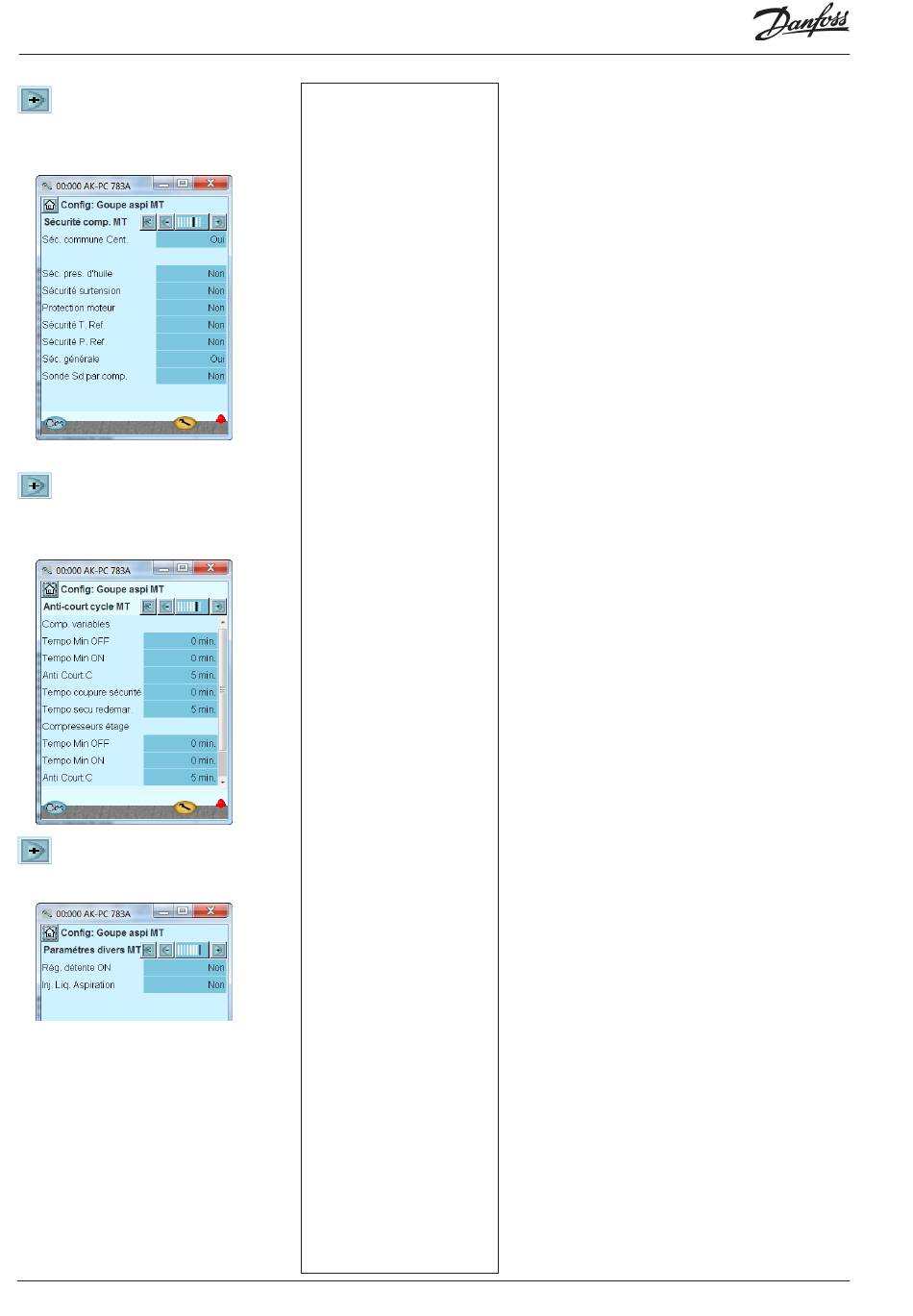

Configuration - Suite
Appuyez sur le bouton + pour
passer à la page suivante.
8. Réglage de la surveillance des
compresseurs
Appuyez sur le bouton + pour
passer à la page suivante.
9. Réglez les temps de marche des
compresseurs
Appuyez sur le bouton + pour
passer à la page suivante.
10. Réglez diverses fonctions
58
Dans l'exemple actuel, nous
avons choisi les réglages suivants:
- La protection commune
qui s'applique à tous les
compresseurs.
- La protection générale
qui s'applique à chaque
compresseur pris à part.
(On aurait pu choisir les autres si
une protection spécifique pour
chaque compresseur était exigée.)
Réglage du temps de
déclenchement (OFF) minimum
du relais de compresseur.
Réglage du temps
d'enclenchement (ON) minimum
du relais de compresseur.
Réglage de la fréquence des
démarrages du compresseur.
Ces réglages ne s'appliquent qu'au
relais jouant sur le moteur du
compresseur. Ils ne s'appliquent
pas aux étages.
En cas de chevauchement des
restrictions, le régulateur choisit
la plus longue.
Notre exemple n'utilise pas ces
fonctions.
Régulation de capacité RS8HN104 © Danfoss 2017-11
7 - Sécurité
Capacité d'urgence de jour
Capacité enclenchée souhaitée en régime de jour en cas
d'urgence à la suite d'une erreur au niveau du capteur de
pression d'aspiration / capteur de température de fluide
Capacité d'urgence de nuit
Capacité enclenchée souhaitée en régime de nuit en cas
d'urgence à la suite d'une erreur au niveau du capteur de
pression d'aspiration / capteur de température de fluide
Limitation Sd maximum
Valeur maximale pour la température de refoulement
A 10 K sous la limite, la puissance enclenchée diminue et
toute la capacité du condenseur s'enclenche.
Si la limite est dépassée, toute puissance enclenchée est
arrêtée.
Limite Pc maximum
Valeur maximale pour la pression de condenseur en °C.
A 3 K sous la limite, toute la capacité du condenseur s'en-
clenche et la puissance enclenchée du compresseur diminue.
Si la limite est dépassée, toute la capacité du compresseur
s'arrête.
Tempo Pc Max
Temporisation pour l'alarme Pc max.
Limite T0 minimum
Valeur minimum pour la pression d'aspiration en °C.
Sous cette limite, toute la puissance enclenchée est arrêtée.
Alarme T0 maximum
Limite d'alarme pour une pression d'aspiration élevée P0.
Temporisation T0 maximum
Temporisation avant alarme pour une pression élevée P0.
Temps de redémarrage de sécurité
Temporisation commune avant redémarrage des compres-
seurs.
(Vaut pour les fonctions "Sd max limit", "Pc max limit" et "P0
min limit").
Alarme SH minimum
Limite d'alarme pour la surchauffe minimum d'aspiration.
Alarme SH maximum
Limite d'alarme pour la surchauffe maximum d'aspiration.
Temporisation de l'alarme SH
Temporisation avant alarme pour surchauffe min./max.
d'aspiration.
8 – Sécurité du compresseur
Protection commune
Choisissez si une entrée de sécurité supérieure commune à
tous les compresseurs est souhaitée. Quand l'alarme s'active,
tous les compresseurs s'arrêtent.
Protection pression d'huile et autres
L'on définit ici si une telle protection doit être appliquée.
Si "Général", il s'agit d'un signal provenant de chacun des
compresseurs.
Sonde Sd par comp.
Une lecture Sd partagée ou une sonde Sd pour chaque
compresseur.
9 – Temps anti court cycle
L'on règle ici les temps de marche afin d'éviter tout fonction-
nement inutile.
Le temps de redémarrage est le temps entre deux démar-
rages consécutifs.
Temporisation
Temporisation à partir de la suppression de la sécurité auto-
matique et jusqu'au signalement d'une erreur du compres-
seur. Ce réglage est commun à toutes les entrées de sécurité
pour le compresseur concerné.
Temporisation de redémarrage
Temps minimum pendant lequel un compresseur doit être
OK après arrêt de la sécurité. L'on peut ensuite procéder au
redémarrage.
10 - Divers
Rég. détente ON (Injection On)
La fonction est sélectionnée si un relais doit être réservé pour
la fonction. (La fonction est connectée aux régulateurs des
postes afin d'arrêter ceux-ci avec l'arrêt du dernier compres-
seur)
Réseau: Réseau Le signal est envoyé aux régulateurs par
l'intermédiaire d'une transmission de données.
Injection liquide à l'aspiration
Cette fonction est sélectionnée si une injection de liquide
doit être opérée dans l'aspiration pour maintenir la tempéra-
ture de refoulement.
Une régulation est possible soit à l'aide d'une électrovanne et
d'une vanne TEV, soit à l'aide d'une vanne AKV.
AKV DO ligne aspi.
Degré d'ouverture de la vanne en %
Dèm. surch. Injection
Valeur de surchauffe lors du démarrage de l'injection liquide
AK-PC 783A
