Configuration - Suite
Régler le type d'installation

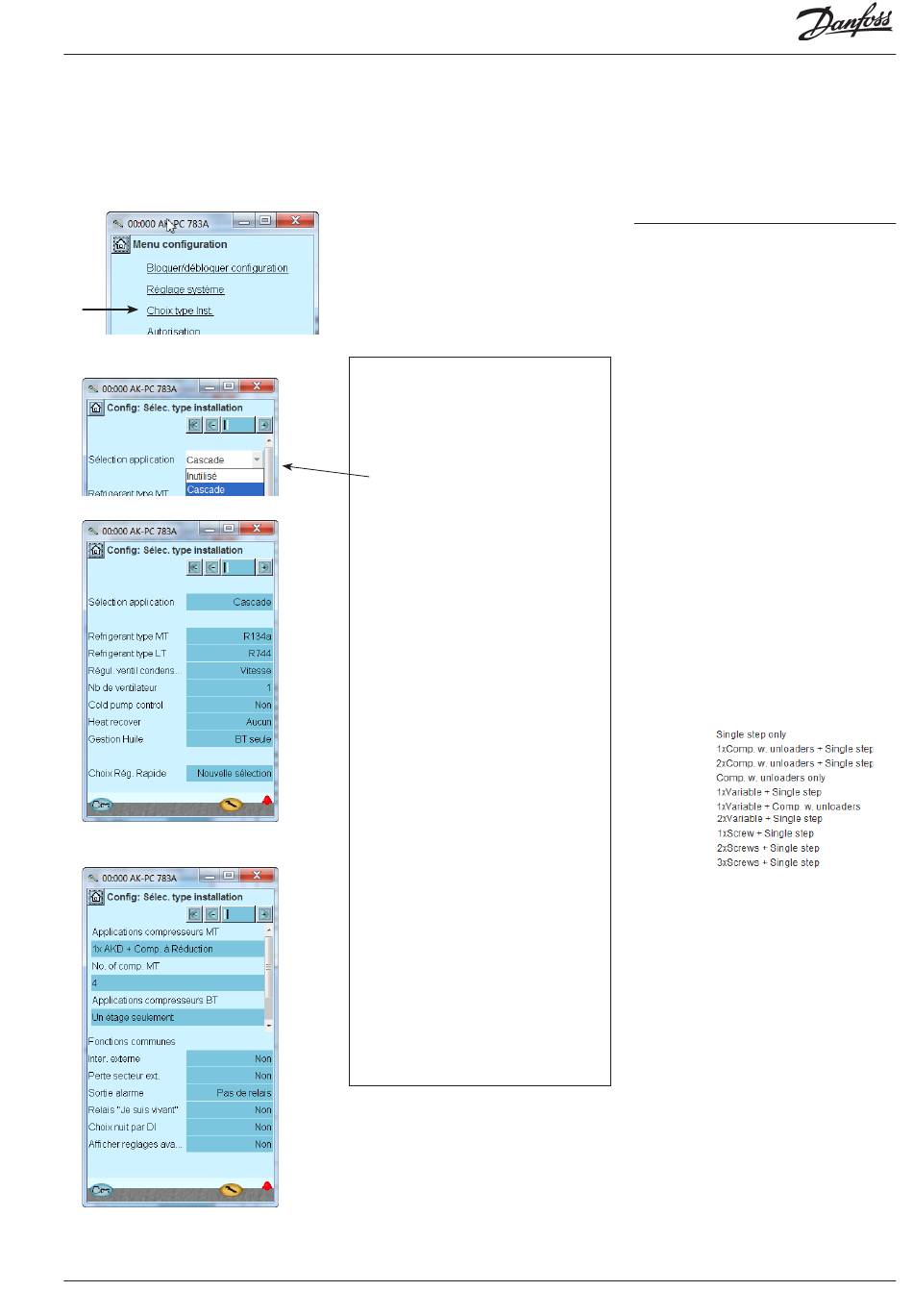

1. Appel du menu de configuration
2. Choisir Choix type Inst.
Appuyez sur la ligne Choix type Inst.
3. Choisir Choix type Inst
3. continue
4. Choisir fonctions communes
AK-PC 783A
Notre exemple
Les commentaires se rapportant à l'exemple sont
présentés sur les pages suivantes, dans la colonne
du milieu.
Dans notre exemple, le régulateur
doit commander un groupe de com-
presseurs MT et BT, et un groupe de
condenseurs et echangeur de chaleur
en cascade. Il faut donc choisir le type
d'installation Cascade.
Seules sont accessibles les options
autorisées par la sélection actuelle.
Sélectionnez le type de fluide frigori-
gène, en l'occurrence du R134a et CO2.
D'autres options sont disponibles, etc.
Dans notre exemple, les réglages sont
visibles à l'écran.
Régulation de capacité RS8HN104 © Danfoss 2017-11
Généralités
Pour davantage d'informations sur les diverses
possibilités de réglage, voir la colonne de droite.
Le numéro correspond au numéro et à l'illustration
dans la colonne de gauche.
Puisque l'écran ne montre que les réglages et
les relevés nécessaires pour une configuration
donnée, la colonne de droite comporte tous les
réglages possibles.
3 - Type Installation
Sélection application
Sélectionnez « Cascade ».
3- après sélection application
Type Réfrigérant
Choisissez le réfrigérant.
Facteur réfrigérant K1, K2, K3
N'est utilisé que si le réfrigérant ne peut être
choisi de la liste (contactez Danfoss pour davan-
tage d'informations)
MT = Température moyenne. BT = Température
basse
Régulation du ventilateur du condenseur
Sélectionnez la façon dont le régulateur doit
commander le condenseur. Réglez-le ultérieu-
rement.
No. of fans
Nb défini de ventilateurs
Régulation pompe réfrigeration
Sélectionnez si le régulateur doit gérer le CO
par pompage.
Récup. de chaleur
Récupération de chaleur admise à ajuster
ultérieurement
Gestion Huile
Régulation d'huile admise á ajuster ultérieu-
rement
Sélection réglage rapide
Vous pouvez réinitialiser tous les réglages et
rétablir les réglages d'usine ici.
4 - Combinaisons du compresseur MT
Choisissez entre :
Nombre de compresseurs
Définir le nombre de compresseurs
Combinaisons du compresseur BT
Voir ci-dessus, mais aucun compresseur à vis
Nombre de compresseurs
Définir le nombre de compresseurs
Inter.externe
Un commutateur peut être raccordé pour
démarrer et arrêter la régulation.
Perte secteur ext. (signal provenant d'un
onduleur)
Surveillance de la tension externe. Quand vous
sélectionnez « oui », une entrée digitale est
attribuée.
Sortie alarme
Ce champ vous permet de définir dans quelles
circonstances établir un relais d'alarme et
quelles priorités doivent l'activer.
Relais "Je suis vivant"
Un relais est relâché si la régulation est inter-
rompue.
Choix nuit par DI
Passez au mode Nuit au niveau du signal pour
une entrée digitale.
Cap. comp. à la AO
Indiquez si les capacités d'enclenchement
doivent s'afficher sur les sorties analogiques.
