Régulateur de capacité avec régulation en cascade

Publicité

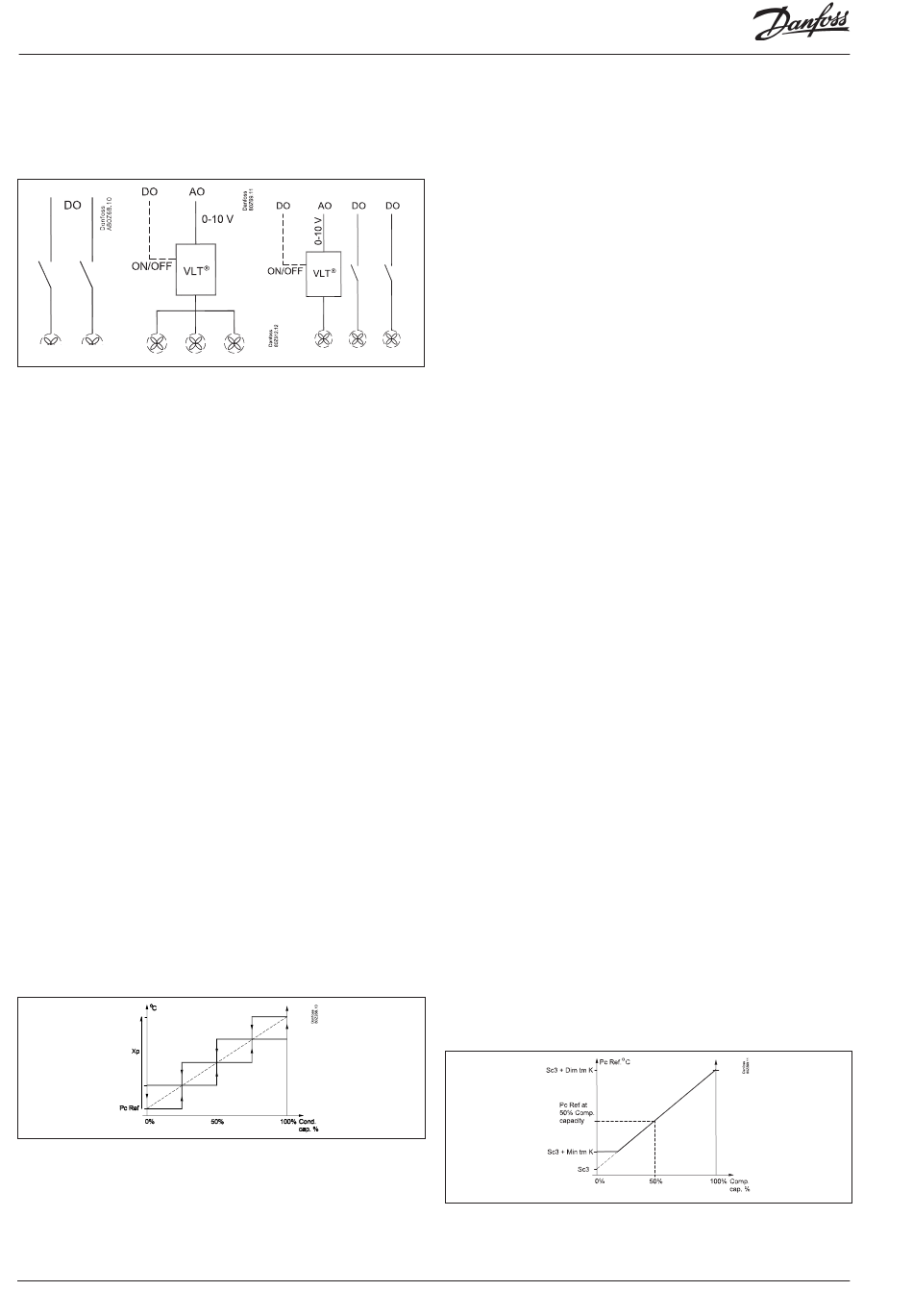

Condenseur
La régulation du condenseur se fait par enclenchement/déclen-
chement d'étages ou par la variation de vitesse des ventilateurs.
• Moteurs EC
Un signal de sortie analogique est utilisé ici, qui contrôle les
ventilateurs de 0 à la capacité maximale.
• Enclenchement/déclenchement d'étages
Le régulateur peut commander jusqu'à 8 étages de condenseurs,
qui sont enclenchés et déclenchés de façon séquentielle.
• Variation de vitesse des ventilateurs
La tension de sortie analogique est raccordée à un variateur de
vitesse. Tous les ventilateurs sont alors régulés entre la vitesse
nulle et maximum. S'il y a besoin d'un signal tout/rien, on peut le
relever d'une sortie à relais
La régulation suit l'un de ces principes :
- Tous les ventilateurs fonctionne à la même vitesse
- Les ventilateurs sont enclenchés selon besoin.
- Association d'un ventilateur à régulation de la vitesse et de
ventilateurs à régulation d'étages
Régulation de capacité de condenseur
La capacité enclenchée est commandée par la pression de
condensation actuelle et selon qu'il y a accroissement ou décrois-
sement de la pression.
La régulation est assurée par un régulateur PI qui peut être trans-
formé en régulateur P si le concept de l'installation le nécessite.
Régulation PI
Le régulateur enclenche la capacité pour que l'écart entre la pres-
sion de condensation actuelle et la référence soit aussi réduit que
possible.
Régulation P
Le régulateur enclenche la capacité en fonction de l'écart entre la
pression de condensation actuelle et la référence. La bande pro-
portionnelle Xp indique l'écart pour la capacité de condensation
de 100%. Les réglages sont réalisés en utilisant un facteur d'ampli-
fication Kp, Kp = 100/Xp.
Choix du capteur de régulation
Le distributeur de capacité peut réguler soit à partir de la pression
de condensation Pc, soit à partir d'une température de fluide S7.
Cap. Ctrl sensor = Pc / S7
112
Régulation de capacité RS8HN104 © Danfoss 2017-11
Dans le cas où le capteur de régulation est choisi pour la tempé-
rature du fluide S7, Pc est alors toujours utilisé pour la fonction de
sécurité pour la pression de condensation élevée et veillera dès
lors à arrêter la capacité du compresseur en cas de pression de
condensation trop élevée.
Régulation d'erreurs de capteur :
Cap. Ctrl. Sensor = Pc
Si Pc fait office de sonde de régulation, une erreur du signal
entraîne une régulation de la puissance du condenseur en fonc-
tion de la puissance du compresseur raccordé. La régulation du
compresseur reste normale.
Cap. Ctrl. Sensor = S7
Dans le cas où S7 est utilisé comme capteur de régulation, une
faute au niveau de ce capteur engendrera une régulation ulté-
rieure après le signal Pc, mais après une référence supérieure de
5K à la référence principale. Les ventilateurs sont alors contrôlés en
fonction de la puissance du compresseur et du Sc3, s'il est installé.
Référence de la pression de condensation
On peut définir la référence de cette régulation selon deux prin-
cipes : soit comme une référence fixe, soit comme une référence
variable selon la température extérieure.
Référence fixe
La référence de la pression de condensation est réglée en °C.
Référence flottante
Cette fonction permet à la référence de la pression de condensa-
tion de varier selon la température extérieure, variation comprise
dans une plage définie.
Si une pression de condensation liquide se combine avec les
vannes d'expansion électroniques on peut obtenir d'appréciables
économies d'énergies. Les vannes d'expansions électroniques
donnent la possibilité d'abaisser la pression de condensation
dépendant de la température extérieure et par là de réduire la
consommation en énergie de 2 % pour chaque degré de tempéra-
ture abaissée.
Régulation PI
On prend comme point de départ :
- la température extérieure mesurée par le capteur Sc3
- La différence de température la plus minime possible entre la
température de l'air et celle de condensation à 0 % de capacité
de compresseur,
- la différence dimensionnée du condenseur entre la température
ambiante et la température de condensation pour une capacité
de compression de 100% (Dim tmK)
- la fraction enclenchée de la capacité de compression
AK-PC 783A
