Régulateur de capacité avec régulation en cascade

Publicité

Configuration - Suite

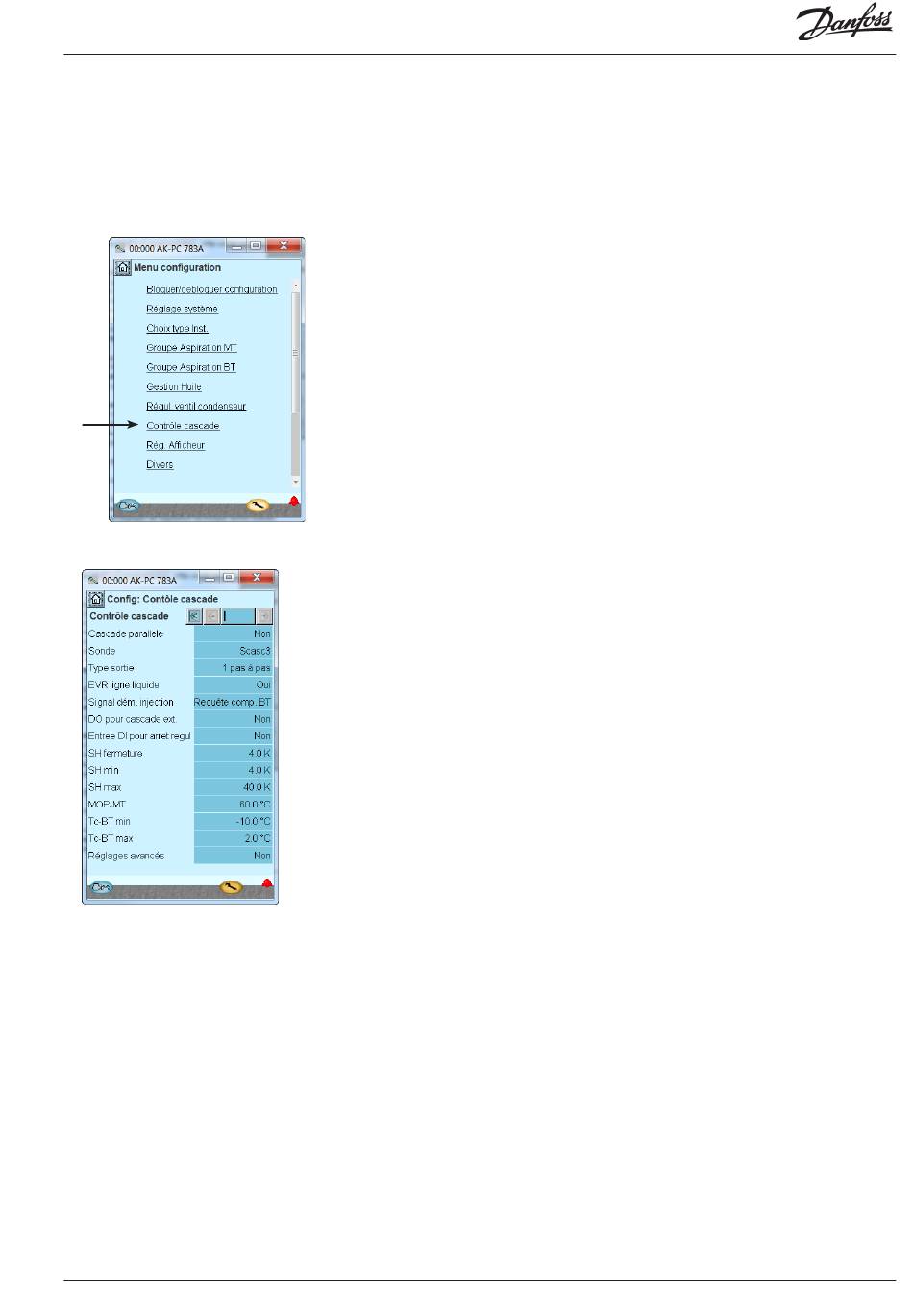

Paramétrage de la régulation d'un échan-
geur de chaleur en cascade
1. Appel du menu de configuration
2. Choix Contrôlé cascade
3. Régler les valeurs de control
AK-PC 783A
Régulation de capacité RS8HN104 © Danfoss 2017-11
3
Cascade parallèle
Sélectionnez si le régulateur doit contrôler une cascade ou deux en
parallèle.
Sonde
Choix de la sonde de régulation : Scasc3 est normalement utilisée, mais si
la température Sd-BT est représentative, cette sonde peut être sélection-
née.
Type Sortie
Choix du signal pour la régulation du détendeur :
1 pas à pas; 2 pas à pas (deux en parallèle))
Signal Tension
Vanne AKV; éventuellement deux en parallèle (AKV n'est pas recommandé
près des échangeurs de chaleur à plaques)
EVR ligne liquide
Si un signal est requis pour une électrovanne dans la conduite de liquide.
Signal dém injection
Pas de signal
Requéte comp. BT
Le signal doit être monté sur une entrée digitale.
Signal cascade ext.
Le régulateur peut envoyer un signal vers une régulation en cascade
externe.
DI pour commande manuelle
Sélectionnez si vous souhaitez réserver une entrée pour le démarrage/
arrêt manuel du contrôle du système en cascade.
SH fermeture, SH min, SH max
Valeur de régulation de la surchauffe.
MOP-MT
Température MOP pour le circuit MT.
Tc-BT min
Température minimale pour Tc dans le circuit BT
Tc-BT max
Température maximale pour Tc dans le circuit BT
Réglages avancés
Définissez si les réglages de régulation technique seront visibles.
67
