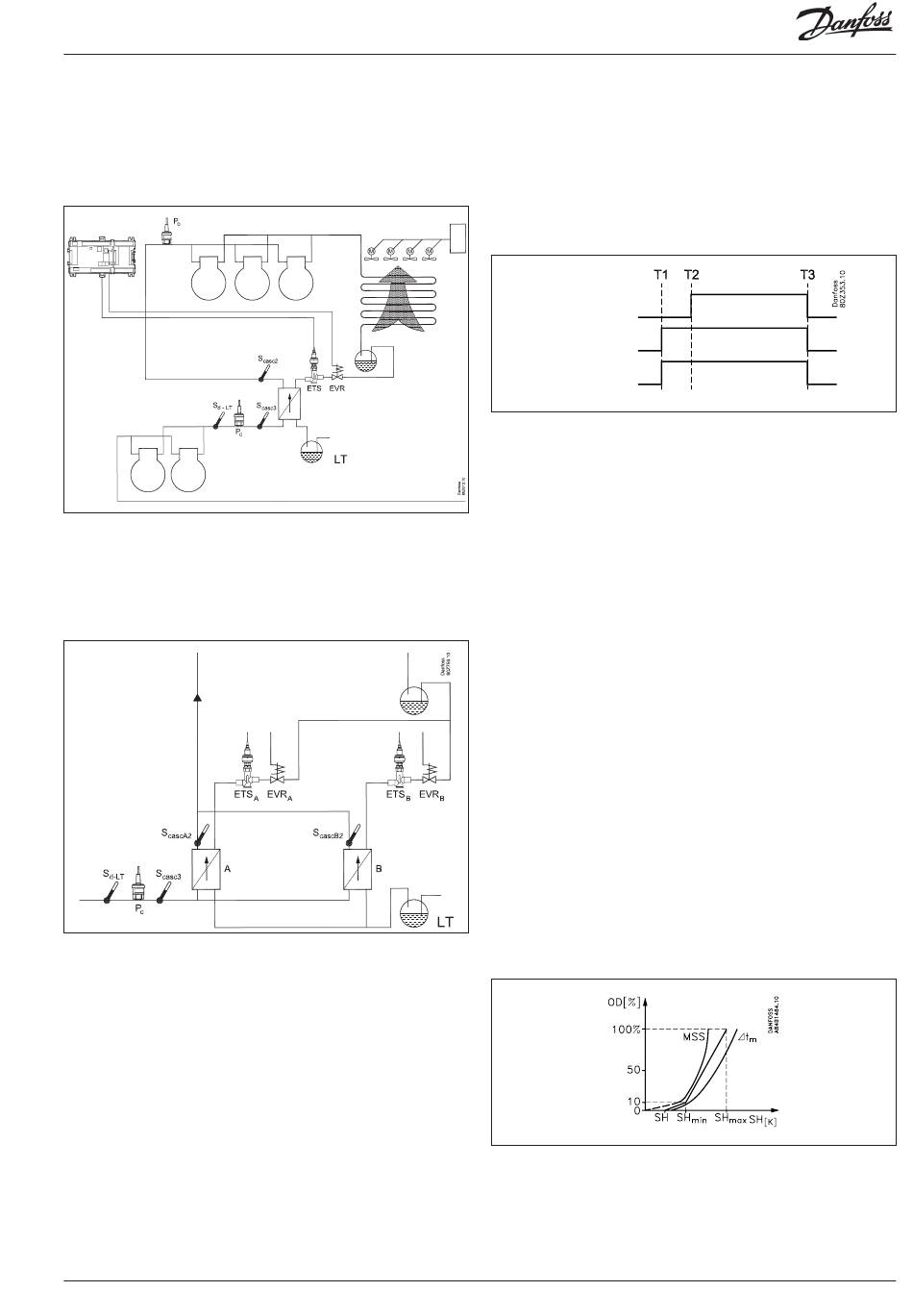

Régulation en cascade
Le régulateur est conçu spécialement pour contrôler deux
groupes de compresseur en cascade.
La coordination entre les deux groupes de compresseur et la fonc-
tion d'injection est réalisée en interne, dans le régulateur.
Vanne d'injection double
Le régulateur peut contrôler deux vannes d'injection montées en
parallèle. Par exemple, deux vannes ETS. La vanne nécessite des
signaux distincts du régulateur.
Double cascade
Le régulateur peut contrôler deux échangeurs en cascade en
parallèle :
La section A ordinaire et en même temps, la section B.
Ce système nécessite une sonde de température distincte et deux
vannes séparées.
Cascade supplémentaire
Le régulateur peut envoyer un signal d'injection vers une régula-
tion externe en cascade. Le signal suit alors le signal d'injection.
AK-PC 783A
Régulation de capacité RS8HN104 © Danfoss 2017-11
Coordination
Dans le menu Contrôlé cascade, sélectionnez la demande de
compresseur BT pour démarrer l'injection.
Signal d'injection
La coordination de l'injection garantit que le liquide est injecté
dans l'échangeur en cascade quand les compresseurs BT sont en
cours de fonctionnement ou quand la pression Tc-BT devient trop
élevée.
Exemple
MT compresseur
BT compresseur
Inj.liqEnh.chaleur
T1: La charge du circuit basse pression nécessite la capacité du
compresseur. La basse pression enclenche le compresseur,
active le signal d'injection.
T2: Le premier compresseur MT démarre quand le MT détecte
l'augmentation de pression.
T3: Le dernier compresseur basse pression s'arrête, l'injection
s'arrête et les exigences MT sont éliminées. Le dernier compres-
seur MT s'arrête.
En fonction du type d'installation/de conception, l'injection peut
être définie de diverses manières :
- toujours activée. Suit l'interrupteur principal sur le régulateur.
- suit le circuit BT.
- suit un signal distant sur une entrée digitale.
Avant tout, le signal d'injection suit toujours la commande ma-
nuelle du régulateur. En outre, toutes les cascades s'arrêtent si le
signal de régulation manuelle externe de l'échangeur de chaleur
en cascade est activé.
EVR dans la conduite de liquide
Le signal suit le signal d'injection, mais présente une temporisa-
tion et des fonctions de sécurité.
Sondes de régulation
Les éléments suivants font office de sonde de régulation :
Po-MT, Pc-BT, Scasc2 et Scasc3.
Dans les installations où rien n'est monté entre Sd-BT et Scasc3,
le signal Sd-BT peut être utilisé à la place de Scasc3. Un réglage
détermine laquelle des deux sondes doit être utilisée.
Surchauffe
Cette fonction comprend un algorithme adaptatif qui règle lui-
même le degré d'ouverture du détendeur pour que l'évaporateur
fournisse en permanence le refroidissement optimal.
La référence est limitée par les consignes de surchauffe minimum
et maximum.
