(Le signal Sd-BT peut être utilisé au lieu du signal Scasc3, mais seulement
si rien d'autre n'est monté dans le tuyau de refoulement.)
• Shrec
Sonde de température pour récupération de chaleur
Transmetteurs de pression
• P0 Pression d'aspiration
Il faut toujours l'utiliser pour la régulation de compresseurs. (protection
antigel).
• Pc pression de condensation
Doit toujours être utilisé en cas de régulation du compresseur ou du
condenseur.
• Prec (pression du réservoir d'huile). Doit être utilisée pour la régulation
de la pression du réservoir.
• Paux (1-3)
On peut raccorder jusqu'à 3 transmetteurs de pression supplémentaires
pour la surveillance et la collecte de données.
Ces capteurs peuvent être utilisés pour les fonctions de pressostat
générales.
Un transmetteur de pression AKS 32 ou AKS 32R peut fournir un signal
pour cinq régulateurs.
Signal de tension
• Ext. Ref
Sont utilisés si un signal de surcharge de référence est reçu de la part
d'une autre commande.
• Entrées de tension (1-3)
On peut raccorder jusqu'à 3 signaux de tension pour la surveillance
et la collecte de données. Ces signaux sont utilisés pour des fonctions
d'entrées de tension générales.
Entrées tout/rien
Fonction de contact (entrée analogique) ou
Signal de tension (Module d'extension)
• Entrée de sécurité commune à tous les compresseurs (ex. pressostat HP/
LP commun)
• Jusqu'à 6 signaux à partir du circuit de sécurité de chaque compresseur
• Signal en provenance du circuit de sécurité des ventilateurs

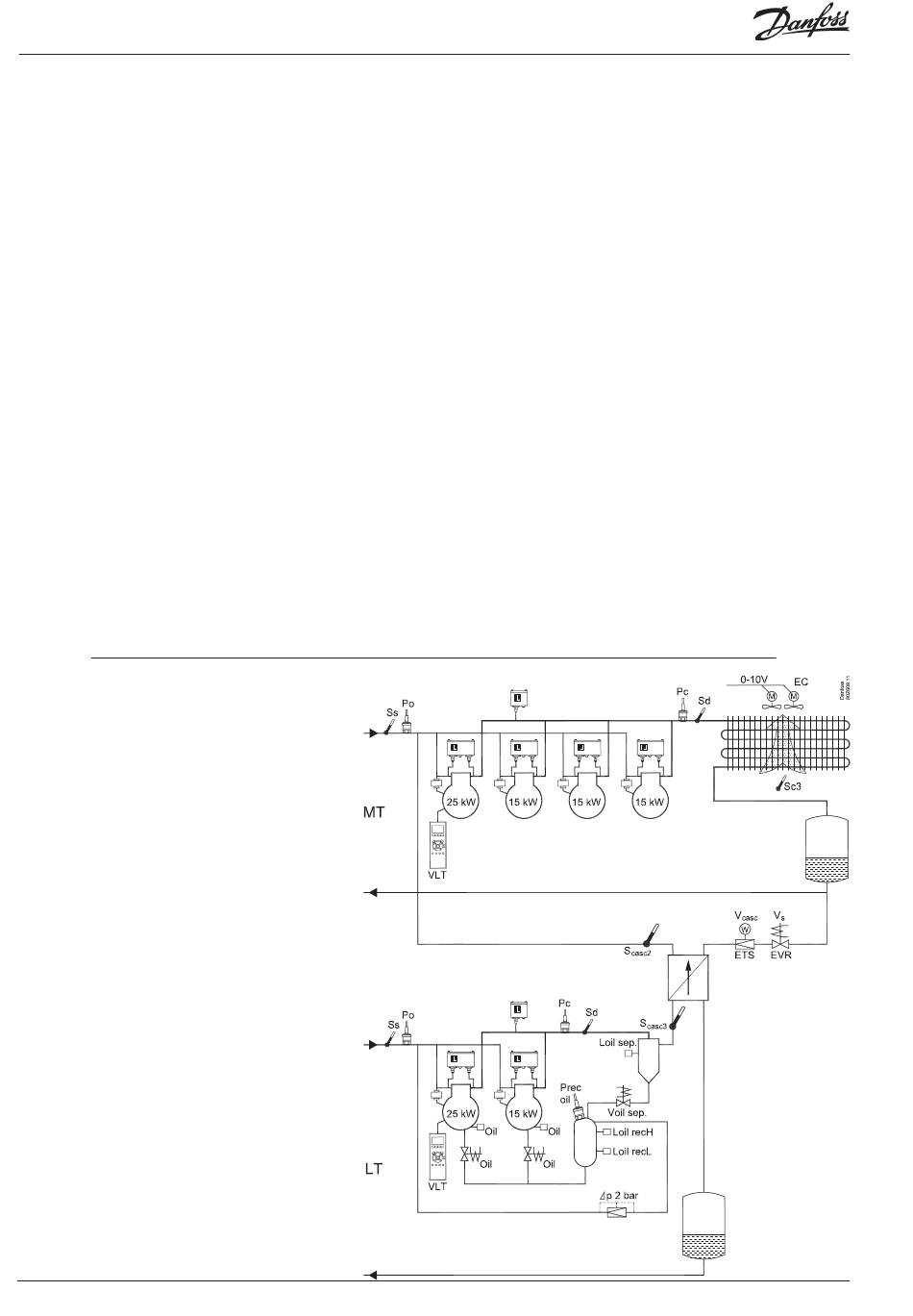

Exemple:
Groupe de compresseurs:
• MT circuits et BT circuits
• Réfrigérant MT=134a. BT=CO2 (R744)
• 4 et 2 compresseurs avec "cyclic".
• Premiere compresseur vitesse contrôlée
• Contrôle de sécurité de chaque compresseur
• Contrôle commun de la haute pression dans chacun
des circuits
• ToMT point de consigne = -10°C, ToBT =-30°C
• p0 optimisation
• Gestion de l'huile de chaque compresseur BT
• Réinitialisation des impulsions pour le compresseur
arrêté (manque d'huile)
Condenseur:
• Ventilateurs avec moteur EC, vitesse régulée
• Régulation PcMT en fonction de la sonde de tempéra-
ture Sc3
Échangeur en cascade
• Sonde de régulation = Scasc3
• Vannes = vanne pas-à-pas ETS et électrovanne EVR
Bouteille:
• Contrôle de la pression dans le réservoir d'huile
Sécurités :
• Contrôle de P0, Pc, Sd et de la surchauffe dans la
conduite d'aspiration
• Surveillance des niveaux bas et haut dans le réservoir
d'huile
Pour l'exemple actuel, nous utilisons les modules suivants:
• AK-PC 783A régulateur
• AK-XM 204A module d'entrée et de sortie
• AK-XM 208C module de sortie du moteur pas-à-pas
• AK-XM 102B module digital entrée
• AK-XM 103B module d'entrée et de sortie analogique
34
Régulation de capacité RS8HN104 © Danfoss 2017-11
• Signal éventuel du circuit de sécurité du variateur de vitesse
• Marche/arrêt externe de la régulation
• Arrêt externe de la régulation de l'échangeur de chaleur en cascade (1
entrée pour chaque cascade)
• Signal jour/nuit (augmentation/abaissement de la référence de pression
d'aspiration) Cette fonction sera inutilisée si la fonction « Optimisation
P0 » est utilisée.
• Entrées d'alarme DI (1-10)
On peut raccorder jusqu'à 10 signaux on/off supplémentaires pour la
surveillance d'alarme générale et la collecte de données.
• Contacts de niveau
Sorties tout/rien
Sorties de relais
• Compresseurs
• Etagés
• Moteur de ventilateur
• Fonction marche arrêt des postes (signal vers les postes de froids
d'évaporateurs : un par groupe d'aspiration)
• Démarrage/arrêt de l'injection dans l'échangeur de chaleur
• Démarrage/arrêt de l'injection dans le conduit d'aspiration
• Démarrage/arrêt de vannes 3 voies à récupération de chaleur
• Signal tout/rien vers la marche/arrêt d'une variation de vitesse
• Relais d'alarme. Je suis vivant
• Signaux on/off des thermostats généraux (1-3), pressostats (1-3) ou fonc-
tions d'entrées de tension (1-3).
• Vannes d'huile
• Relais de sécurité pour désactivation des compresseurs en l'absence
d'huile
Sorties relais statique
Les sorties relais statique du Module régulateur conviennent aux mêmes
fonctions que pour les « Sorties de relais » (voir plus haut).
(La sortie sera toujours ouverte si l'alimentation en tension du régulateur
fait défaut.)
Sortie analogique
• Commande de la vitesse des ventilateurs du condenseur
• Commande de la vitesse des compresseurs
• Signal de commande pas-à-pas sur les échangeurs de chaleur en cascade
AK-PC 783A
