PICTOGRAPHIE
Volts
Courant direct
Underwriters Laboratories, Inc.
États-Unis et Canada
AVERTISSEMENT
électrique, de choc électrique et
d'accidents matériels, travailler sur de
lignes sans tension si possible. L'outil
n'est pas isolé. S'il faut faire de travaux
sur de lignes sous tension, veuillez
s'assurer que toutes les précautions
correspondantes, y compris celles dans
NFPA 70E, ont été prises à l'avance.
AVERTISSEMENT
lorsque vous utilisez l'outil. Vos doigts
risquent d'être blessés.
Pour réduire le risque de blessure,
porter des lunettes de sécurité ou des
lunettes avec écrans latéraux pendant
l'utilisation ou l'entretien de l'outil.
Lire le manuel d'utilisation.

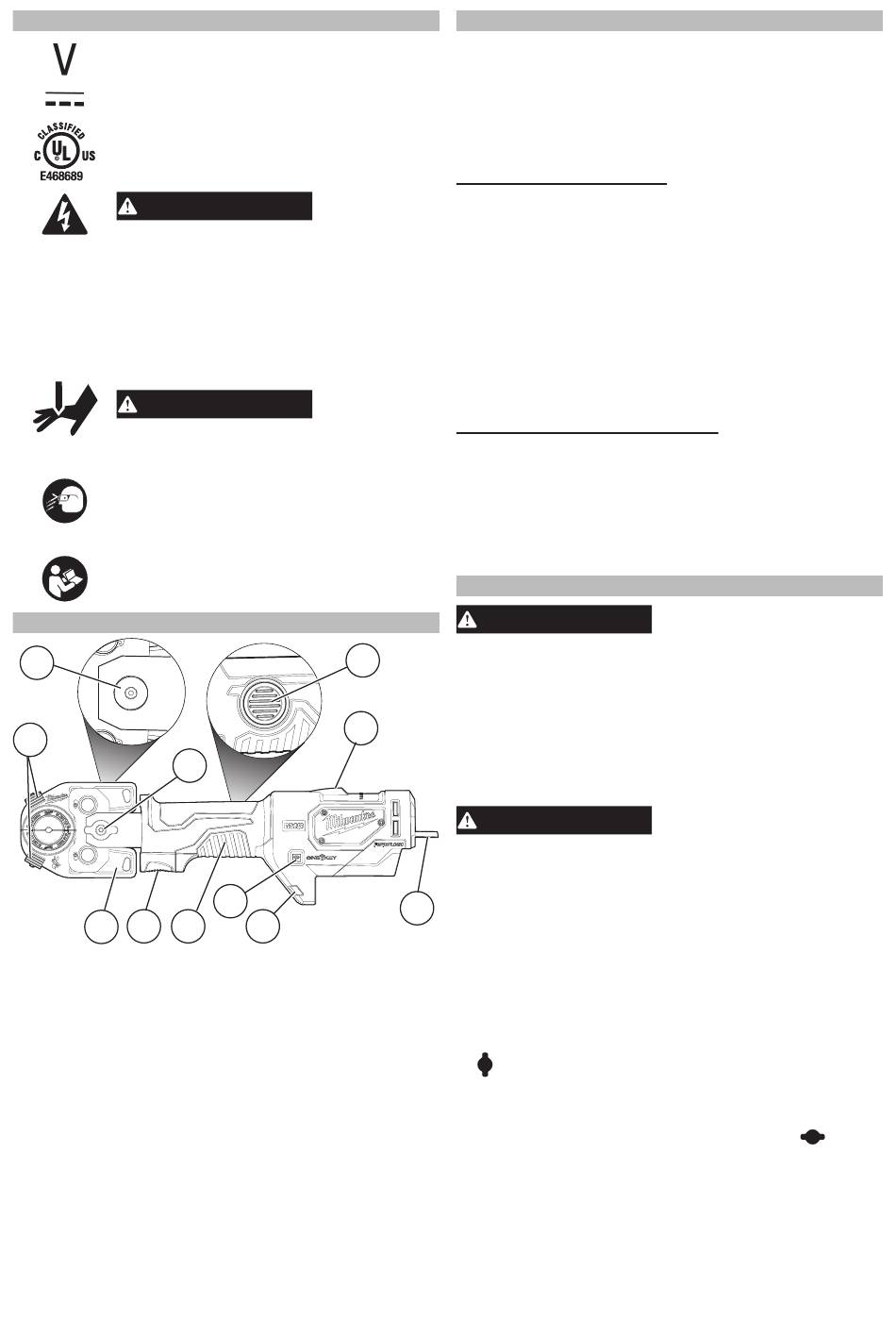

DESCRIPTION FONCTIONNELLE

1
10
11
8
9
1. Vis de verrouillage à oreilles
2. Soupape de vidange de secours
3. Indicateur de sertissage
4. Support
5. DEL
6. Indicateur ONE-KEY™
7. Poignée
8. Gâchette
9. Mâchoires de sertissage
10. Languettes de dégagement de matrice
11. Clavette d'arrêt
Pour minimiser
le risque d'arc
G a r d e z v o s
mains loin des
6
7 5
No de Cat. ................................................. 2679-20
Volts.............................................................. 18 CD
Type de batterie ............................................M18™
Type de chargeur..........................................M18™
Température de fonctionnement ............. -18 - 50° C
Force ...................................................53,4 kN (6T)
Mâchoires de sertissage
No de Cat. ............................................... 49-16-U000
Type de mâchoire ................ M18™ 600 MCM Style U
Capacité maximale
de sertissage ............................ Cuivre de 600 MCM/
No de Cat. .................................................49-16-U111
Type de mâchoire ................ M18™ 750 MCM Style U
Capacité maximale
de sertissage .............................Cuivre de 750 MCM/
Mâchoires de coupe de câbles
No de Cat. ................................................49-16-2780
Type de mâchoire ..............M18™ Cuivre de 750 MCM/
Capacité de coupe maximale........Cuivre de 750 MCM/
Lames de rechange ...................No de Cat. 48-44-0411
AVERTISSEMENT
fié. Pour les instructions de charge spécifiques,
2
lire le manuel d'utilisation fourni avec le chargeur
et les batteries.
Insertion/Retrait de la batterie
3
Pour retirer la batterie, enfoncer les boutons de
déverrouillage et la tirer hors de l'outil.
Pour insérer la batterie, la glisser dans le corps de
l'outil. S'assurer qu'elle est fixée solidement.
AVERTISSEMENT
détente de l'outil avant de changer ou d'enlever
les accessoires. L'emploi d'accessoires autres
que ceux qui sont expressément recommandés
pour cet outil peut comporter des risques.
4
Insertion/retrait des mâchoires de
1. Retirez le bloc-piles.
2. Retirer la vis de verrouillage (lorsqu'il est utilisé)
à oreilles de l'arrière de la goupille de retenue.
3. Appuyez, puis tournez la clavette d'arrêt dans le
sens contraire des aiguilles d'une montre sur 90°
. La clavette se dégagera.
4. Insérez les mâchoires de sertissage. Alignez le
trou central sur la clavette d'arrêt.
5. Appuyez sur la clavette d'arrêt, puis tournez dans
le sens des aiguilles d'une montre 90°
6. Insérer et serrer manuellement la vis de verrouil-
lage à oreilles.
REMARQUE : Utilisez la vis de verrouillage à
oreilles pour empêcher la clavette d'arrêt de se
détachant involontairement. Une clavette lâche
d'arrêt peut-être endommager l'outil.
7. Faites tourner les mâchoires à l'angle désiré.
11
SPECIFICATIONS
Mâchoire de sertissage
aluminum de 350 MCM
Mâchoire de sertissage
aluminum de 750 MCM
aluminum de 1 000 MCM
Mâchoires de coupe de câbles
aluminum de 1 000 MCM

MONTAGE DE L'OUTIL

Ne recharger la batterie
qu'avec le chargeur spéci-
Il faut toujours retirer la
batterie et verrouiller la
sertissage
(0° - 122° F)
.
