MFP 100E - MFP 200E

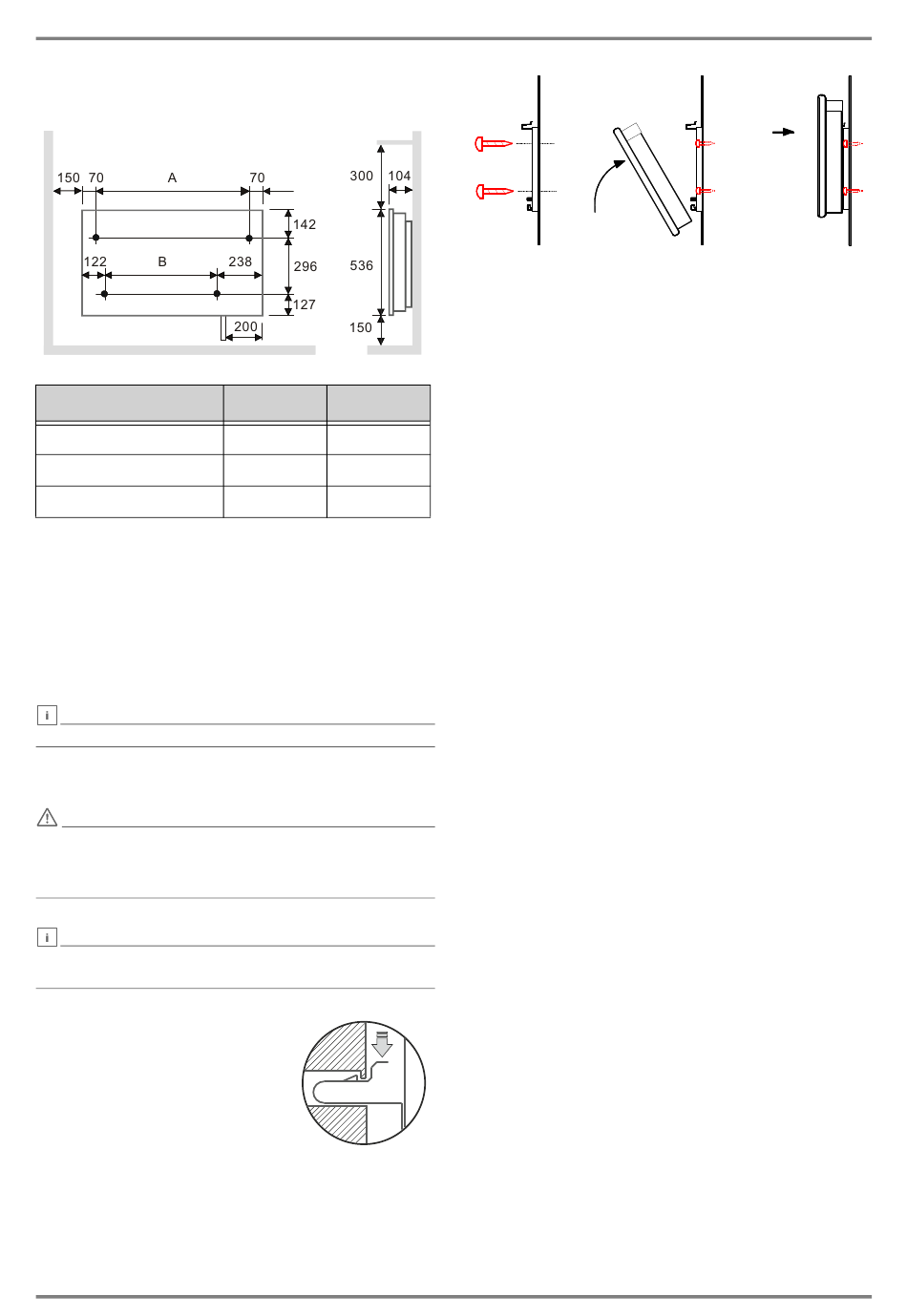

Das Heizgerät muss horizontal ausgerichtet an einer
senkrechten Wand, wie im Bild dargestellt, installiert
werden. Alle Maße in mm.
Zuleitung
Modelle
MFP 100E
MFP 150E
MFP 200E
Bei der Montage ist der Schutzbereich nach den aktu-
ellen Installationsvorschriften zwingend zu beachten.
Die Netzanschlussdose muss nach der Montage zu-
gänglich sein.
Darauf achten dass die Luft unten und oben am Gerät
ungehindert ein- und austreten kann
HINWEIS
Eine Montage an Holzwänden ist zulässig.
Wandmontage
ACHTUNG!
Der an der Rückseite des Gerätes mitgelie-
ferte Original-Wandhalter muss verwendet
werden.
HINWEIS
Beim Bohren auf in der Wand befindliche Elektro- oder
Rohrleitungen achten!
Wandhalter von der Rückseite

des Gerätes entfernen. Dazu
die beiden Federn nach unten
drücken..
Befestigungslöcher bohren.

Wandhalter fest an der Wand

verschrauben.
Gerät in die unteren Schlitze des Wandhalters ein-

hängen.
Gerät nach oben klappen und zur Verriegelung in

die Federn einrasten.
www.dimplex.eu
Bohrmaß A Bohrmaß B
560 mm 340 mm
630 mm 410 mm
800 mm 580 mm
.
3. Elektrischer Anschluss
Die Spannungsangabe auf dem Typschild muss mit
der Netzspannung übereinstimmen.
Die Leitung darf nicht am Gehäuse anliegen.
Es ist empfehlenswert, für die Stromversorgung einen
eigenen Stromkreis vorzusehen.
Das Gerät darf nur von einem Elektrofachmann nach
den geltenden Sicherheitsvorschriften installiert und
repariert werden. Heizgerät erden!
Anschluss nur an fest verlegte Leitungen!
In der elektrische Installation ist eine Trennvorrichtung
vorzusehen mit mindestens 3 mm Kontaktöffnung an
jedem Pol (z.B. Sicherungsautomat)!
2208/D
Deutsch
DE-3
