- Page 1 R 214T, R 214TC, R 214TC Comfort Edition, R 216T AWD Bedienungsanweisung 2-38 Manuel d'utilisation 39-75 Gebruiksaanwijzing 76-111 Navodila za uporabo 112-146...

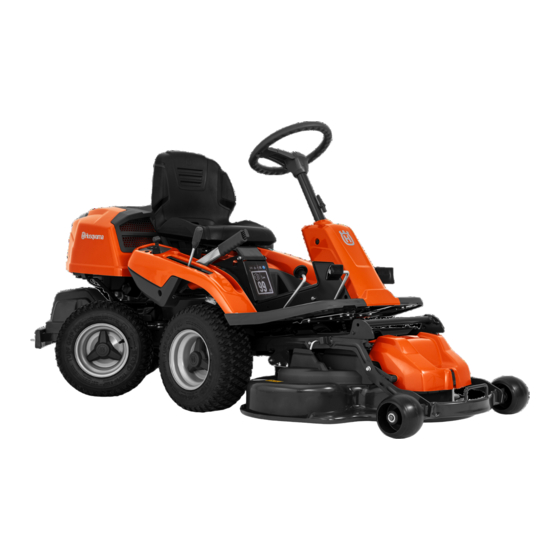

- Page 2 Description du produit résidentielles et des jardins. Fixez un accessoire en option pour utiliser le produit pour d'autres travaux. Le R 214T, R 214TC, R 214TC Comfort Edition et Pour davantage d'informations sur les accessoires le R 216T AWD sont des tondeuses autoportées.
- Page 3 7. Compteur horaire 17. Levier pour embrayer ou débrayer l'unité 8. Verrou de capot du moteur d'entraînement, R 214T, R 214TC, R 214TC Comfort 9. Pédale de frein de stationnement Edition. Levier pour embrayer ou débrayer l'unité 10. Bouton de blocage du frein de stationnement d'entraînement sur l'arbre arrière, R 216T AWD...
- Page 4 Le manuel d'utilisation et plus d'informations sur le produit sont disponibles sur l'application Husqvarna Connect. Husqvarna Connect est une application gratuite pour votre appareil mobile. Reportez-vous à la Husqvarna Connect à la page 50 . section Contrôle de présence de l'utilisateur (OPC) Carter de coupe L'OPC est engagée lorsque le conducteur se lève de...
- Page 5 Symboles concernant le produit Ce produit est conforme aux directives CE en vigueur. AVERTISSEMENT : une utilisation erronée ou négligente peut occasionner des blessures graves, voire mortelles, Ce produit est conforme aux directives pour le conducteur ou d'autres personnes. applicables en vigueur au Royaume-Uni. Lisez attentivement le manuel d'utilisation Étiquette relative aux émissions sonores et assurez-vous de bien comprendre les...
- Page 6 Remarque: Les autres symboles/autocollants présents sur le produit concernent des exigences de certification spécifiques à certaines zones Les lames sont engagées. commerciales. Émissions Euro V Les lames sont désengagées. AVERTISSEMENT: toute altération Position de transport du carter de coupe. du moteur a pour effet d'annuler l'homologation de type UE de ce produit.
- Page 7 personnes portant des implants médicaux risquant d'être happés et éjectés par les lames de doivent consulter leur médecin et le fabricant la machine. de leur implant avant d'utiliser ce produit. AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit. •...
- Page 8 Si les de taille importante avec précaution et assurez-vous dispositifs de sécurité sont défectueuses, parlez en à que les lames ne heurtent pas les objets. votre Husqvarna agent d'entretien. • Ne passez pas avec le produit par-dessus des •...
- Page 9 Pour contrôler la serrure de contact Assurez-vous que le frein de stationnement est régulièrement examiné et réglé. • Démarrez et arrêtez le moteur pour contrôler la Pour serrure de contact. Consultez les sections Pour contrôler le frein de Reportez-vous à la section démarrer le moteur à...
- Page 10 Husqvarna agréé. • Pour que le produit soit plus stable, fixez des masses de roues ou des contrepoids.
- Page 11 • Portez des lunettes de protection lorsque vous êtes • Pour de meilleures performances et des raisons à proximité des batteries. de sécurité, procédez à l'entretien de la machine régulièrement, comme indiqué dans le • Ne portez pas de montres, de bijoux ou d'autres Calendrier schéma d'entretien.
- Page 12 3. Réglez le levier de hauteur de coupe en position 9. Placez une cale de bois entre le cadre de d'entretien. l'équipement et le châssis. Vous éviterez ainsi tout rebond de l'unité de coupe lors de son retrait. 4. Dégagez l'attache sur le capot avant avec l'outil attaché...
- Page 13 Husqvarna Connect celui-ci vers l'avant ou vers l'arrière. Husqvarna Connect est une application gratuite pour votre appareil mobile. L'application Husqvarna Connect offre des fonctions étendues à votre produit Husqvarna : • Informations produit détaillées. • Informations et aide sur les pièces et l'entretien du produit.
- Page 14 Pour abaisser l'unité de coupe en position de tonte, appuyez sur le bouton de verrouillage et déplacez le Le levier du système d'entraînement du modèle R 214T, levier de levage vers l'avant. Si le moteur est en marche, R 214TC, R 214TC Comfort Edition se trouve derrière la les lames commencent à...
- Page 15 2. Soulevez le carter de coupe et appliquez le frein de Remarque: L'engagement des lames lorsque le stationnement. moteur est à plein régime entraîne des tensions sur les courroies d'entraînement. N'appliquez pas le plein régime tant que le carter de coupe n'est pas en position de tonte.
- Page 16 Pour appliquer et desserrer le frein de 6. Appuyez sur le bouton de blocage du levier de levage du carter de coupe et baissez le levier en stationnement position de tonte. 1. Appuyez sur la pédale de frein de stationnement vers le bas (1).
- Page 17 Fonctionnement avant utilisation Pour nettoyer le produit à la page Nettoyez les surfaces internes du carter de coupe. Reportez-vous à la section 56 . Pour nettoyer le moteur et le silencieux à la page Nettoyez le moteur et le silencieux. Reportez-vous à la section 56 .
- Page 18 Entretien Premier Intervalle d'entretien entretien en heures Retirez les roues d'entraînement et lubrifiez les arbres (pour les séries 200-300 uniquement) Contrôlez le tuyau de carburant. Remplacez si nécessaire. Pour remplacer le Remplacez le filtre à carburant. Reportez-vous à la section filtre à...
- Page 19 Entretien Premier Intervalle d'entretien entretien en heures Contrôlez et réglez la hauteur de coupe et le pas. Reportez-vous à la section Pour examiner et régler la pression au sol du carter de coupe à la page 62 . Examinez les lames du carter de coupe. Affûtez ou remplacez-les si nécessaire. Pour examiner les lames à...
- Page 20 Dépose et installation du couvercle du filtre à • Assurez-vous que la grille de prise d'air sur le capot du moteur n'est pas obstruée. Retirez tout résidu d'herbe et de saletés avec une brosse. 1. Tournez les 2 boutons d'un quart de tour dans le sens contraire des aiguilles d'une montre.
- Page 21 Pour retirer la plaque repose-pied gauche 4. Si le produit commence à se déplacer, faites régler le frein de stationnement par un atelier spécialisé • Retirez les 4 vis et la plaque repose-pied. agréé. 5. Appuyez sur la pédale de frein de stationnement à nouveau pour desserrer le frein de stationnement.
- Page 22 2. Déposez le filtre à air avec précaution. REMARQUE: Ne tentez pas de démarrer le moteur si vous avez retiré la bougie ou le câble d'allumage. Pour remplacer le fusible principal Un fusible grillé est indiqué par un connecteur brûlé. 1.
- Page 23 2. Débranchez les câbles de la lampe cassée. 6. Placez l'extrémité inférieure du couvercle de lampe dans les fentes situées sur la colonne de direction. 3. Enfoncez avec précaution le mécanisme de verrouillage et inclinez la lampe pour la retirer des 7.
- Page 24 Pression des pneus chargée à, ou à proximité de, la borne négative de la batterie déchargée. La pression des pneus doit être de 60 kPa (0,6 bar/8,5 PSI) pour les 4 roues. REMARQUE: N'utilisez pas la batterie de votre produit pour démarrer d'autres véhicules.
- Page 25 Pour mettre le carter de coupe en 1. Assurez-vous que la pression d'air des pneus est de 60 kPa (0,6 bar/9,0 PSI). position de tonte 2. Garez la machine sur une surface plane. 1. Tenez le bord avant du carter de coupe avec la main 3.
- Page 26 5. Mesurez la distance entre le sol et les bords avant et 4. Dévissez ou serrez la barre pour l'allonger ou la arrière du carter de coupe. Assurez-vous que le bord raccourcir. Allongez la barre de parallélisme pour arrière est de 4 à 6 mm (1/5") plus haut que le bord relever le bord arrière du capot.
- Page 27 Pour retirer et fixer le bouchon BioClip sur le 3. Desserrez et enlevez le boulon de la lame (B), les rondelles (C) et la lame (D). carter de coupe Combi 94 4. Montez la nouvelle lame avec les extrémités formant 1. Mettez le carter de coupe en position d'entretien. un angle orientées vers le carter de coupe.
- Page 28 2. Ouvrez le bouchon en plastique à l'extrémité du Remarque: Caractéristiques Reportez-vous à bouchon de vidange d'huile. techniques à la page 71 pour connaître les types d'huile moteur que nous recommandons. Ne mélangez pas différents types d'huile. 9. Serrez le bouchon correctement avant de démarrer le moteur.
- Page 29 4. Tournez le bouchon de vidange d'huile dans le sens 10. Tournez le filtre à huile dans le sens contraire des contraire des aiguilles d'une montre et tirez vers aiguilles d'une montre pour le retirer. l'extérieur pour l'ouvrir. 11. Lubrifiez légèrement le joint en caoutchouc sur le nouveau filtre à...
- Page 30 Reportez-vous à la section techniques à la page 71 pour connaître l'huile recommandée. Dépannage Guide de dépannage Si vous ne trouvez pas de solution à un problème dans ce manuel d'utilisation, contactez votre agent d'entretien Husqvarna. 1686 - 004 - 04.10.2022...
- Page 31 Problème Cause Pour appliquer et Le démarreur du moteur ne fait Le frein de stationnement n'est pas serré. Consultez la section desserrer le frein de stationnement à la page 53 . pas démarrer le moteur Le levier de levage du carter de coupe est en position de tonte. Consultez la Pour soulever et abaisser l'unité...
- Page 32 Problème Cause Pour examiner les lames à la page La machine vibre Les lames ont du jeu. Consultez la section 64 . Pour examiner Une ou plusieurs lames sont déséquilibrées. Consultez la section les lames à la page 64 . Le moteur est détaché.
- Page 33 • Envoyez la batterie à un agent d'entretien entrent en contact avec une flamme nue, Husqvarna ou disposez-la dans un point de collecte des étincelles ou une flamme pilote de de piles usagées. chaudière, de réservoir d'eau chaude, de sèche-linge, etc.
- Page 34 60 / 0,6 / 8,5 avant - arrière, kPa / bar / PSI Inclinaison max., de- grés ° Moteur Marque/modèle Husqvarna HV586AE Husqvarna HV586AE Husqvarna HV586AE Husqvarna HV586AE Puissance nominale 12,0 12,0 12,0 12,0 du moteur, kW Mesurée avec le carter de coupe Combi 94 La puissance nominale du moteur indiquée est la puissance nette moyenne (à...
- Page 35 350 lumens min., 6,5 watts max., 12 V, culot GU5.3 Utilisez l'huile de transmission SAE Husqvarna 10W-30 pour des performances optimales. Si l'huile Husqvar- na n'est pas disponible, utilisez de l'huile 10W-30 STOU. La nouvelle classification est conforme à la norme API GL-4. 1686 - 004 - 04.10.2022...
- Page 36 R 214T R 214TC R 214TC Comfort R 216T AWD Edition Carter de coupe Type Combi 94 Combi 94 Combi 94 Combi 94 Combi 103 Combi 103 Carter de coupe Combi 94 Combi 103 Largeur de coupe, mm 1 030 Hauteur de coupe, 10 positions, mm...
- Page 37 Entretien Entretien Lorsque vous envoyez un ordre pour les pièces de rechange, fournir des informations sur l'année d'achat, Faire un contrôle annuel dans un service technique le modèle, le type et le numéro de série. agréé pour vous assurer que le produit fonctionne Utilisez toujours les pièces de rechange d'origine.
- Page 38 Tondeuse autoportée à coupe frontale Marque Husqvarna Type/Modèle R 214T, R 214TC, R 214TC Comfort Edition, R 216T AWD Identification Les numéros de série à partir de 2022 et ultérieurs est entièrement conforme à la réglementation et aux directives de l'UE suivantes : Directive/Réglemen-...
- Page 39 Originalanweisungen Instructions d’origine Originele instructies Izvirna navodila 1143101-20 2022-10-05...
