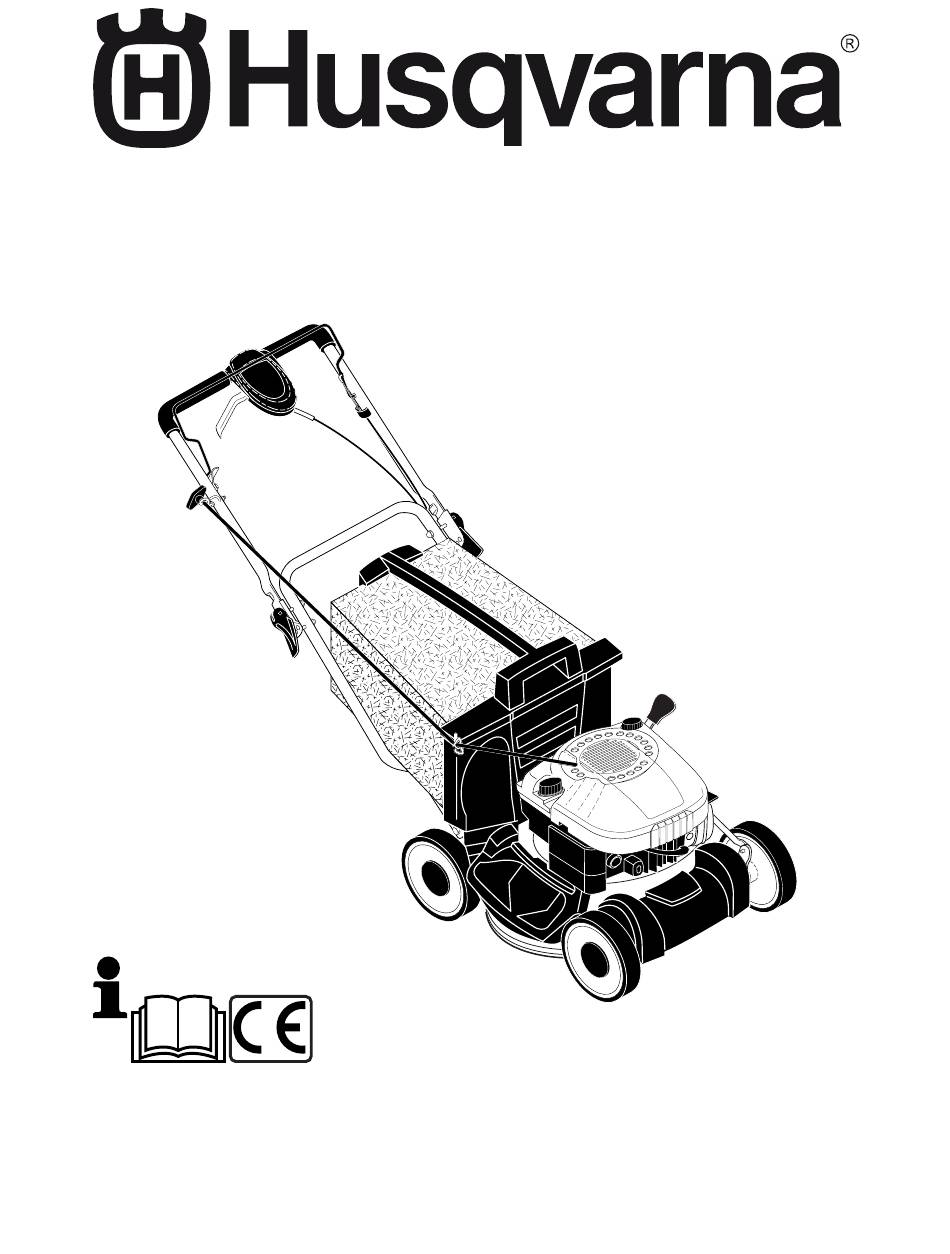

Instruction manual
Please read these in struc tions care ful ly
and make sure you un der stand them
before using this ma chine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorg-
fältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.

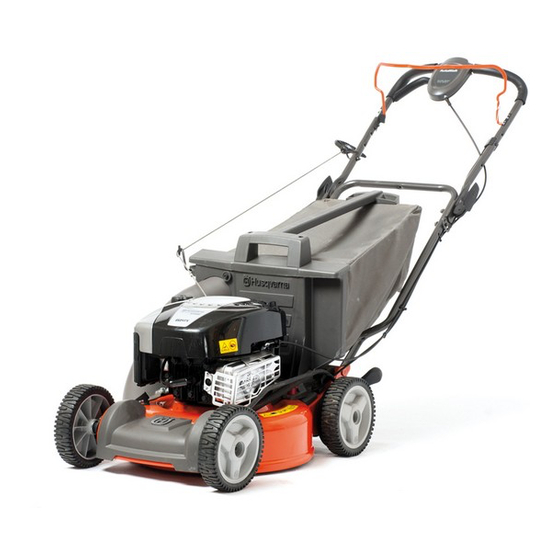

R 145SV
Manuel d'instructions
Lisez très attentivement et soyez
certain de comprende ces in struc -
tions avant d'utiliser cette machine.
Manual de las
instrucciones
Por favor lea cuidadosamente y
comprenda estas intrucciones antes
de usar esta maquina.
Instructieboekje
Lees deze instructies aandachtig
en zorg dat u ze begrijpt voordat
u deze machine gebruikt.
Manuale di istruzioni
Prima di utilizzare la macchina
leggete queste istruzioni con at-
tenzione ed accertatevi di averle
comprese bene.
Publicité
Manuels Connexes pour Husqvarna R 145SV
Sommaire des Matières pour Husqvarna R 145SV
- Page 1 R 145SV Instruction manual Manuel d’instructions Instructieboekje Please read these in struc tions care ful ly Lisez très attentivement et soyez Lees deze instructies aandachtig and make sure you un der stand them certain de comprende ces in struc - en zorg dat u ze begrijpt voordat before using this ma chine.
- Page 2 CONTENTS INDICE SAFETY RULES ......PAGE 3-8 REGLAS DE SEGURIDAD..SIVU 3-8 TECHNICAL DATA ........9 ESPECIFICACIONES TÉCNICAS... 9 OVERVIEW ..........10 SUMARIO ..........10 ASSEMBLY........11-13 MONTAJE ......... 11-13 ADJUSTMENTS ....... 14-15 REGULACIÓN ........14-15 START AND STOP ......16-17 ARRANQUE Y PARADA ....
- Page 3 Safe Operation Prac tic es for Pe des tri an-Controlled Rotary Lawnmowers IMPORTANT: This cutting machine is ca pa ble of am pu tat ing hands and feet and throwing objects. Failure to observe the following safety instructions could result in serious injury or death. Training •...
- Page 4 Sicherheitsvorkehrungen für Handgeführte Rasenmäher mit Rotationsklinge WICHTIG: Diese mähmaschine kann hände und füsse abtrennen und gegenstände mit hoher geschwin- digkeit schleudern. Nichtbeachtung der folgenden sicherheitsvorschriften könnte schwere oder tödliche verletzungen zur folge haben. I. Schulung • Die Anleitungen sorgfältig durchlesen. Mit den Bedien- •...
- Page 5 Mesures de sécurité d'utilisation d'une tondeuse à hélice horizontale à conducteur marchant ATTENTION: Cette tondeuse est capable d’amputer mains ou pieds et de projeter des objets. l’inobservation des règles de sécurité ci-dessous peut être la cause de blessures sérieuses voire mortelles. I.
- Page 6 Normas de funcionamiento seguro para cortacéspedes giratorios de pie IMPORTANTE: Esta maquina cortadora es capaz de amputar las manos y los pies y de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir lesiones graves o la muerte. I.
- Page 7 Veilig werken met handbediende grasmaaimachines BELANGRIJK: Deze maaimachine kan handen en voeten amputeren en voorwerpen wegslingeren. Het niet opvolgen van deze veiligheidsinstructies kan ernstig of dodelijk letsel tot gevolg hebben. I. Training • Lees de instructies aandachtig. Zorg dat u vertrouwd •...
- Page 8 Misure operative di sicurezza per tosaerba controllate da pedoni ATTENZIONE: Questo trattorino tosaerba ha una potenza suffi ciente ad amputare mani e piedi e a scagliare oggetti. La mancata osservanza delle seguenti istruzioni antinfortunistiche potrebbe causare lesioni gravi e persino il decesso della vittima. I.
- Page 9 These symbols may appear on your machine or in the literature supplied with the product. Learn and un- derstand their meaning. Diese Symbole fi nden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent se trouver sur votre machine ou dans les publications fournies avec le produit.
- Page 11 ASSEMBLING Handle Pull up the handle in direction of the arrows. • Move lever (1) in direction of the arrow, tighten the bolts (2). With the handle in up-turned position, tighten the knobs (3). MONTAGE Griff Griff in Pfeilrichtung hochklappens. •...
- Page 12 To Assemble and Attach Grass Catcher • Position chutes as shown and secure with fasteners sup- plied. • Put grass catcher frame into grass bag with beveled section on the bottom. • Slip vinyl bindings over frame. • Place the grass catcher handle onto the raised arms of the rear door.
- Page 13 To Empty Grass Catcher • To remove grass catcher, release en gine brake yoke to stop engine. • Lift up rear door and remove the grass catcher by the handle. • Do not drag the bag when emptying, it will cause unnecessary wear.
- Page 14 To Convert Mower FOR REAR BAGGING - • Grass catcher installed. FOR MULCHING - • Mulcher door (1) closed. FOR DISCHARGING - • Mulcher door (1) closed. • Discharge guard (2) installed. Umrüsten des Mäweks VERWENDEN DES HECK-GRASFÄNGERS - • Grasfänger montiert. KOMPOSTIEREN DES SCHNITTGUTES - •...
- Page 15 Adjustment The handle can be set to different levels. Einstellung Der Griff ist in verschiedenen einstellbar. Reglage La guidon peut être réglée pour des hauteurs différentes. Ajuste El empuñadura puede ser ajustado a cinco alturas de dis- tintas. Het instellen De hendel kan op verschillende maaihoogtes ingesteld.
- Page 16 Starting and Stopping Place the mower on a fl at surface. Note: not on gravel or similar. Fill the tank with petrol, not oil-blended. Both lead-free and lead-containing petrol may be used. Do not fi ll with petrol while the engine is running. •...
- Page 17 Drive • Forward drive is engaged (1) and disengaged (2) with the clutch bar at the top of the handle. • Select ground speed with gear shift lever (3). The farther toward the handle the lever is pulled, the faster the unit will travel.
- Page 18 The mower should not be used on ground that slopes more than 15°. This could cause engine lubrication problems. Gebrauch Der Rasenmäner solite nicht in einem Gelände benützt werden, das eine Neigung von mehr als 15° Grad hat. In solchen Fällen können Schmierungsprobleme im Motor auftreten.
- Page 19 Maintenance Always remove the spark plug lead before repair, cleaning or main te nance work. After 5 hours running time, tighten screws and nuts. Check the oil. The spark plug must be at the highest point on the mower when it is tilted up. Wartung Ziehen Sie immer das Zündkerzenkabel ab, bevor Sie mit der Reparatur, Reinigung oder mit Wartungsarbeiten beginnen.
- Page 20 Annually (After end of season) Grinding and balancing the cutter blade. Remove the spark plug lead. Fitting and removing the blade require the use of protective gloves. Unscrew the cutter blade and deliver it to a service workshop for grinding and balancing. Tighten the screw properly when re as sem bling.
- Page 21 Change oil after each season or after 25 hours running time. Run the engine warm, remove the spark plug lead. Remove the drain plug from bottom of engine and drain oil. Fill with new oil. SAE 30 can be used. Ölwechsel einmal pro Jahr oder nach 25 Betriebsstunden.
- Page 22 Cleaning of air fi lter. Slacken the screw, remove the lid and remove the fi lter cartridge. Reinigung des Luftfi lters. Schrauben lösen, Deckel abnehmen und Filtereinsatz herausnehmen. Nettoyage du fi ltre à air. Desserez la vis, enlevez le capot et retirez la cartouche fi...
- Page 23 • Close mulcher door, tighten knob (1) securely. • Attach hose to fi tting (2). • Turn on water supply. • Start engine. • Stop engine when clean. • Turn off water supply. • Disconnect hose from fi tting (2). •...
- Page 24 GENERAL INFORMATION Transport Remove spark plug lead. Empty the petrol tank. Before public trans port ing, engine oil and petrol must be removed. ALGEMEINE ERLÄUTERUNGEN Transport Zienhen Sie das Zündkerzenkabel ab. Entleeren Sie den Benzintank. Bei Transport mit öffentlichen Verkehrsmittein ist der Benzin und Öltank zu entleeren.
