3.6 Ajout des zones filaires ou PGM
Outils exigés: Cutter et tournevis à lame de 3 mm.
La procédure de câblage de la PowerMaster-10 G2 est indiquée dans les Schémas 3.6a – 3.7b.
Pour connecter le câble (suite) :
3. Positionnez le crochet (1 des 2) comme indiqué, puis faites-le tourner sur lui-même.
4. Au moyen d'un tournevis à lame, appuyez doucement sur le point illustré dans le dessin. Assurez-vous que le
crochet est verrouillé (vous devez entendre le bruit d'un clic).
D-305372 PowerMaster-10/30 G2 Guide d'installation
GUIDE DE BRANCHEMENT DES CABLES

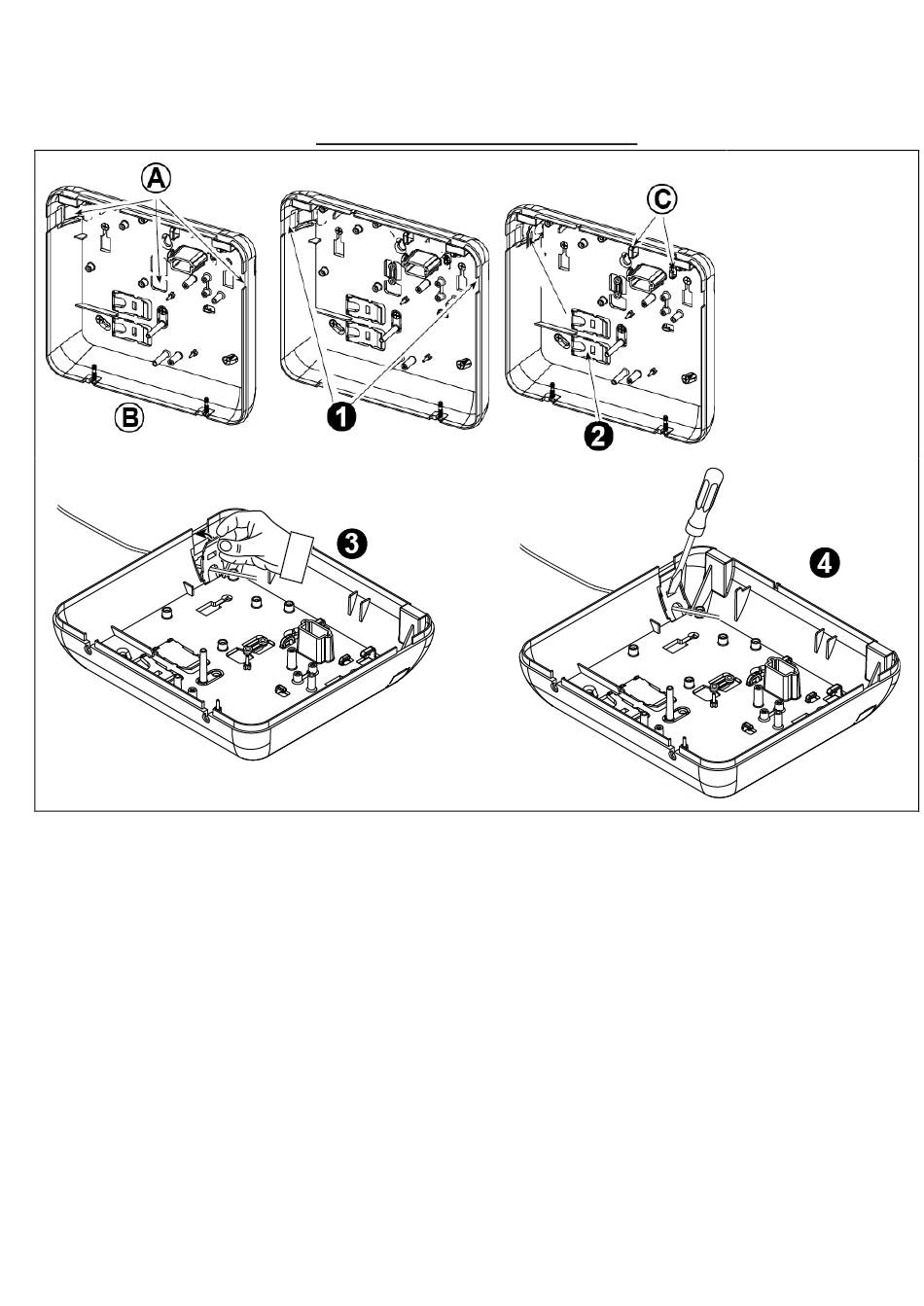

Schéma 3.6a – Branchement du câble
3. INSTALLATION DE LA POWERMASTER-10 G2
A. Options d'entrées
de câbles
B. Unité arrière
C. Crochets de câbles
Pour connecter le
câble:
1. Retirez l‟entrée
défonçable des
câbles de gauche et
de droite et insérez
le ou les câbles
appropriés
2. Retirez-les et
utilisez-les comme
crochets
13
