3.5.2 Câblage des sirènes et zones
Remarques :
* Les bornes de masse des zones 29/GND et 30/GND
peuvent être reliées à un contact normalement fermé
d'un détecteur, d'un commutateur (par exemple le
commutateur d'autoprotection
dispositif) ou d'un bouton-poussoir via une résistance
Ω
2,2 K .. La borne 12V peut servir d'alimentation
12V (jusqu'à 36mA) à un détecteur (si nécessaire).
** Les deux bornes +12V sont identiques (elles sont
mises en court-circuit l'une avec l'autre).
La borne EXT peut servir à déclencher une sirène
extérieure. La borne INT peut être programmée sur
une "sirène intérieure" ou "flash" (cf. DEFINITION des
SORTIES – DEFINITION de la sirène INT/FLASH au
§ 4.8).
Les bornes +12V et "GND" (mise à la terre) peuvent
être reliées à une sirène (afin de permettre son
alimentation permanente en courant continu) – non
applicable en Amérique du Nord.
ATTENTION ! Lorsqu'un module GSM interne est
connecté, le port CELL/PC du double module RS-232 ne
peut pas être utilisé pour la connexion PC. En ce cas, il faut
soit retirer le GSM interne, soit utiliser un connecteur
PL/PC.
IMPORTANT ! Les bornes réservées au branchement de la
sirène intérieure et de la sirène extérieure sont des sorties
en "Courant continu" prévues pour des sirènes 12 V. Le fait
d'y raccorder un haut-parleur provoque un court-circuit et
peut endommager le système.
3.5.3 Installation d'une sirène X-10
en option
Si vous avez besoin d'une sirène "radio" extérieure, vous
pouvez installer un module de sirène X-10, dont le
déclenchement se produit par un signal transmis via le
câblage électrique intégré du site protégé. Cette sirène peut
remplacer la sirène extérieure normale ou la compléter sans
nécessiter de fils supplémentaires. Bien sûr, une telle sirène
ne peut être utilisée qu'avec un module d'interface optionnel
de réseau électrique.
La sirène X-10 est prête à fonctionner dès sa connexion à
une sortie électrique, sans avoir à reprogrammer le
PowerMax Pro. Il vous suffit de régler les sélecteurs de
D-302453
DC DC ZONE
IN + IN - 29
CONNECTEZ LES DETECTEURS FILAIRES COMME SUIT :
ZONE 29 /
TERRE
ZONE 30
Power
TAMP Alarm
N.C. N.C.
Détecteur avec
commutateur
d'autoprotection

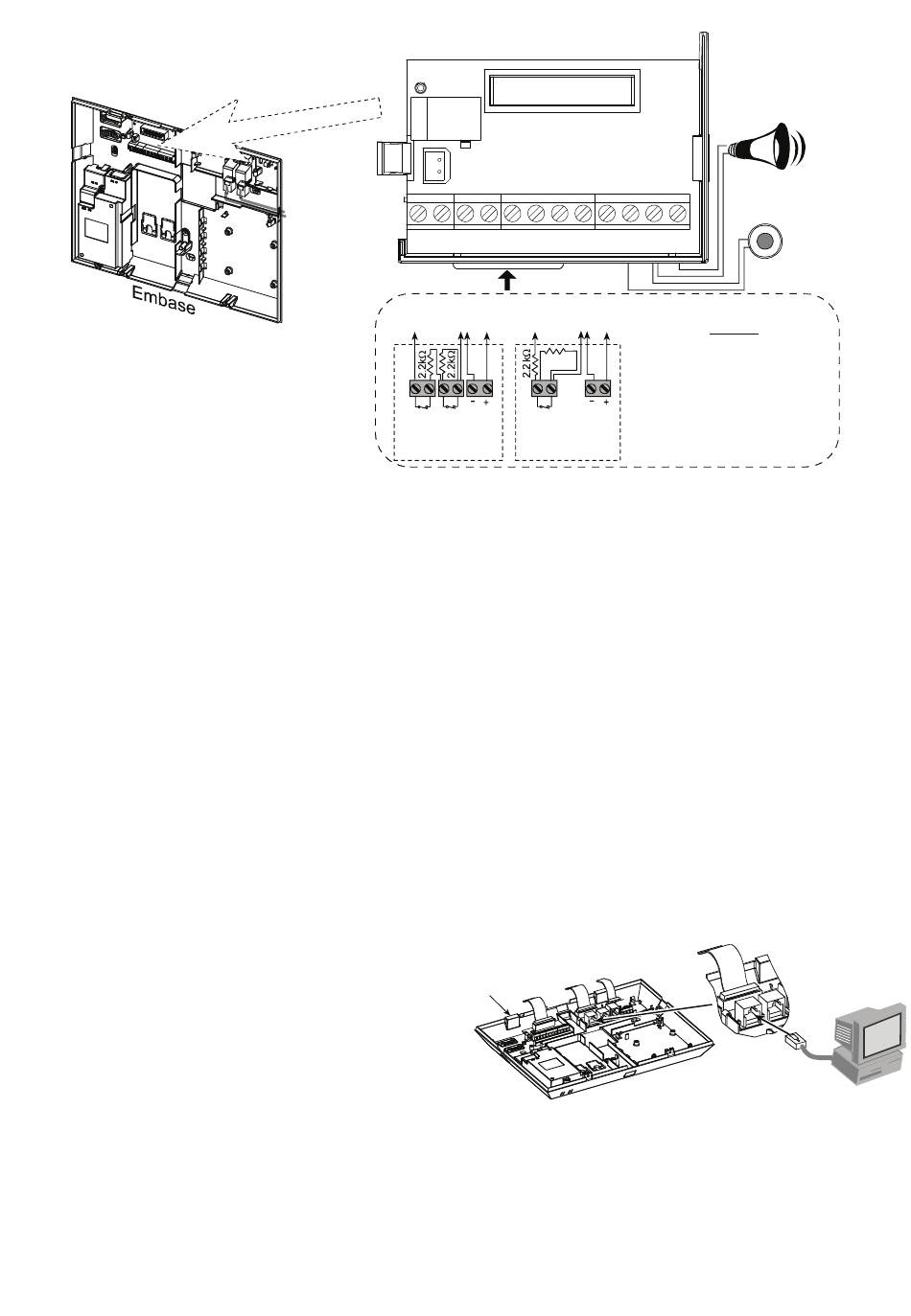

Figure 3.1c - Câblage
d'un quelconque
ZONE GND V+ GND +12V PGM SRN +12V
30 INT
ZONE 29 /
TERRE
V+ (*) ZONE 30 V+ (*)
oncernant les zones 29 et 30, la centrale
C
"constate" une résistance spécifique selon
2.2 k Ω
l'évènement, notamment :
Normal (pas d'évènement d'alarme ni
d'autoprotection : 2.2 K
Power
Evènement d'alarme : 4.4 k
Alarm
N.C.
Evènement d'autoprotection : résistance
Détecteur sans
infinie
commutateur
d'autoprotection
CODE MAISON et CODE UNITE (APPAREIL) sur la sirène
X-10 comme suit :
Code Maison : réglez ce sélecteur sur la lettre qui suit,
dans l'ordre alphabétique, celle que vous avez définie
comme code maison dans la programmation des locaux
protégés. Par exemple, si vous avez défini la lettre "J"
comme code maison, réglez le sélecteur de code maison
sirène sur "K".
Remarque : si la lettre définie comme code maison est le
"P" (dernière lettre
sélectionnez "A" pour la sirène.
Code Unité (Appareil) : la sirène ne fonctionnera que si
vous réglez le sélecteur de code unité sur "1".
3.5.4 Installation d'un double module
RS-232
La centrale peut être équipée d'un double module RS-232
optionnel pour un échange de données en série avec un
ordinateur local (cf. Figure 3.1d). Le double module RS-
232 permet la connexion simultanée de deux dispositifs
tels que : un lien PowerLink interne, la programmation
d'un PC local et un module GSM
Embase
Figure 3.1d – Connexion vers un ordinateur

3.5.5 Installation d'un module Audio

Le module Audio permet la connexion d'un module
externe de boîte Vocale filaire. La Boîte Vocale est
composée d'un haut parleur filaire distant et d'un détecteur
de micro pour usage intérieur et fournit une capacité audio
à distance permettant
bidirectionnelle entre
télésurveillance ou un téléphone privé, par le biais de la
centrale du PowerMax Pro.
ZONES
SIRENE
EXTERNE
DU SITE
SIRENE
INTERNE
DU SITE
OU FLASH
SRN
EXT
Remarque
Ω
Ω
programmable de
externe.
Double
adaptateur
RS-232
RJ-45 ou
RJ-31X
(USA)
une communication
l'utilisateur et le
la série),
vocale
centre de
