Branchement Du Câble Secteur - Visonic POWERMAX PRO Guide D'installation

Appuyez sur les modules Double RS-232 et AUDIO
modules aux endroits indiqués (cf. figure 3.1e) jusqu'à
entendre un clic.
1
2
Connecteur pour Connecteur pour
P O W E R L I N K le GSM ou le PC
interne et externe
ou PC

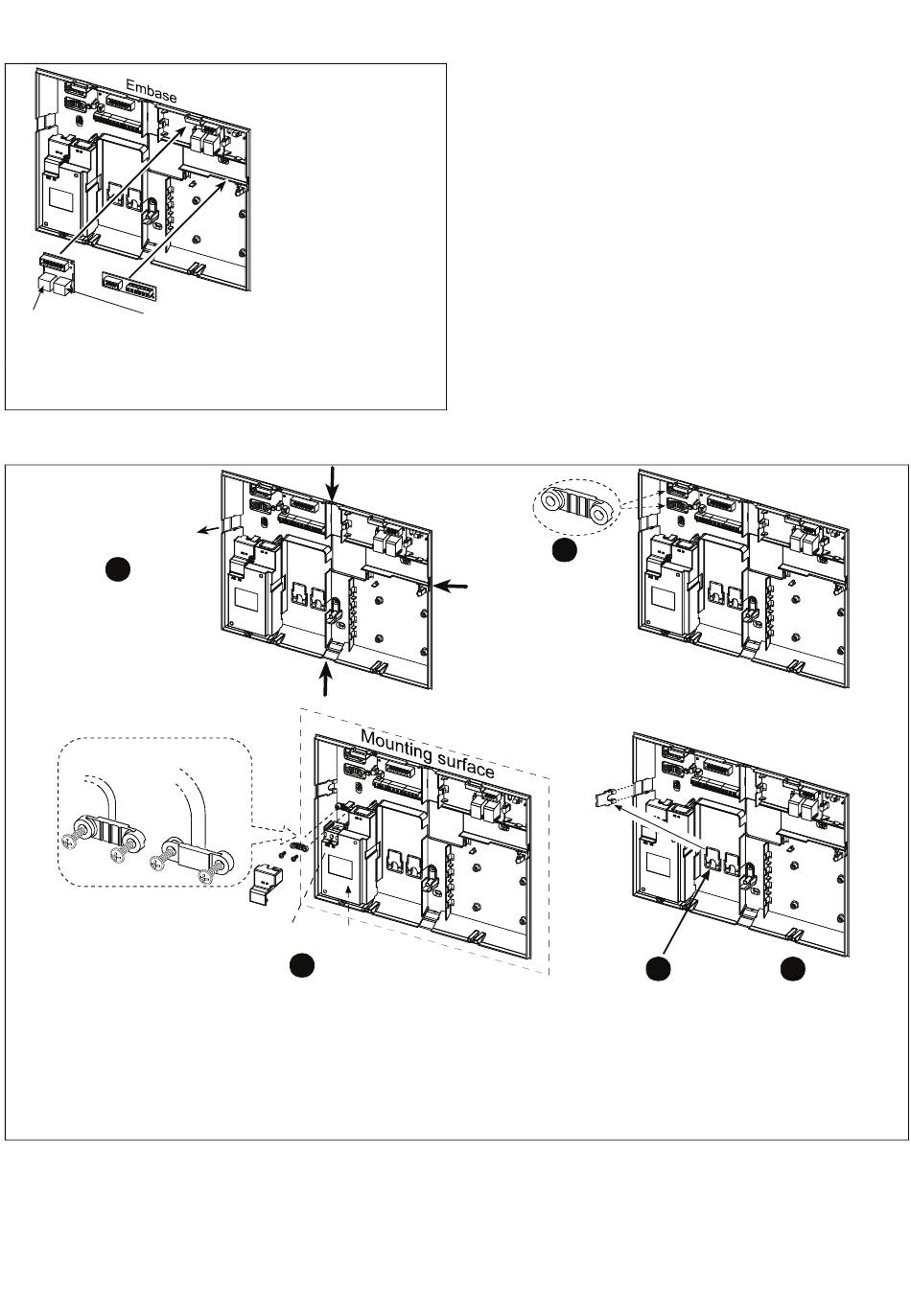

Figure 3.1e – Installation d'autres modules
1
Retirez les pastilles
d é f o n ç a b l e s e t
introduisez le câble.
Options de fixation du câble
Pour câble Pour câble épais
fin (agrafe inversée)
de l'alimentation électrique
a) Introduisez le câble électrique à travers le canal de câblage souhaité (cf. étape 1)
et acheminez-le vers le bloc d'alimentation.
b) Retirez le couvercle de sécurité de l'alimentation.
c) Reliez les deux fils du câble d'alimentation à la barrette de connexion électrique
à l'aide d'un tournevis.
d) Vérifiez que les fils sont bien retenus par les vis de la barrette de connexion.
e) Fixez le câble d'alimentation avec son crochet (cf. aussi étape 2 – ce crochet
peut être inversé pour s'adapter à un câble plus ou moins épais).
f) Refermez le couvercle de sécurité.
8
1. Double module RS-
232.
2. Module Audio.
Remarque : la barrette
de connexion
module Audio doit être
reliée à celle de la boîte
vocale, suivant
repères indiqués.
optionnels
Couvercle
de sécurité
Barrette de connexion
Bloc
d'alimentation
3
Figure 3.1f – Branchement du câble électrique de l'embase
3.5.6 Branchement du câble secteur
Reliez le câble d'alimentation secteur et fermez la centrale
comme l'indique l'illustration en figure 3.1f.
La douille doit être installée à proximité de l'appareil et
facile d'accès.
La connexion de l'alimentation électrique à l'appareil du
PowerMax Pro peut se faire de deux façons, à savoir :
par branchement du câble électrique à l'alimentation
électrique interne, comme l'indique la figure 3.1f.
-ou-
par branchement direct de l'alimentation électrique
12,5 VDC à la carte d'extension via l'alimentation
du
commutée AC/DC à installation murale (fournie par
Visonic), comme l'indique la figure 3.1g.
les
2
Retirez les agrafes
de ces câbles pour
les utiliser dans les
prochaines étapes.
4 5
Retirez et Faites glisser le
utilisez couvercle d'accès
comme du câble le long
protection(s) des fentes jusqu'à
du câble entendre un clic
de mise en place.
D-302453
