7.5.10.5 Régler un moyeu ROHLOFF
S'applique uniquement aux vélos électriques
avec cet équipement
1 Vérifiez que la tension du câble de dérailleur
est réglée de manière à ce qu'un jeu de
rotation de 5 mm soit sensible lorsque vous
tournez la poignée de changement de vitesse.
2 Réglez la tension du câble de dérailleur en
tournant le dispositif de réglage de la tension.
Dévisser le dispositif de réglage de la tension
accroît la tension du câble de dérailleur.
Visser le dispositif de réglage de la tension
réduit la tension du câble de dérailleur.

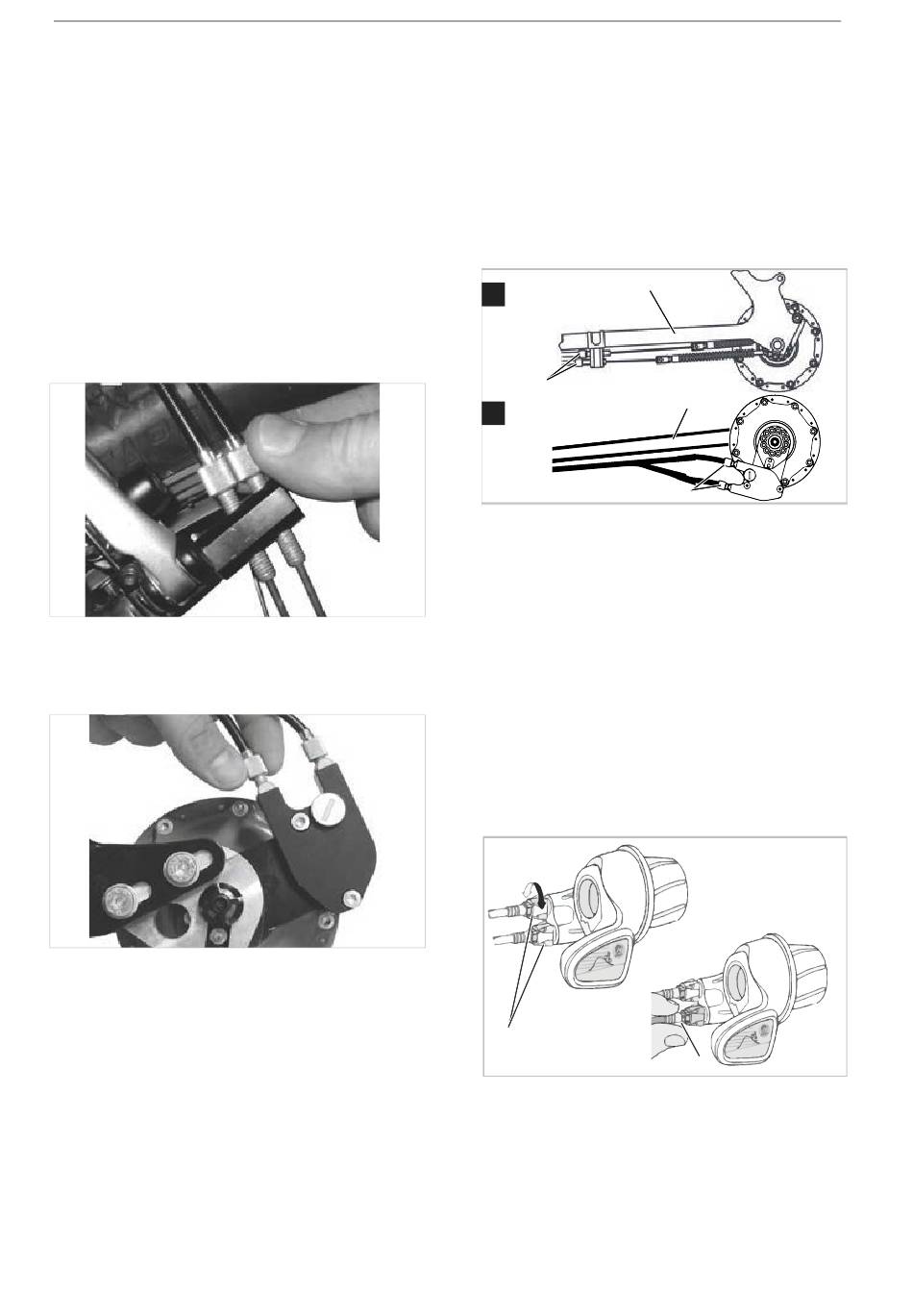

Illustration 163 : Sur les versions de moyeux ROHLOFF
avec commande interne du changement de vitesse, le
dispositif de réglage de la tension est situé sur le contre-
support de tension
Illustration 164 : Sur les versions de moyeux ROHLOFF
avec commande externe du changement de vitesse, le
dispositif de réglage de la tension est situé sur le boîtier
de câbles qui est placé sur le côté gauche
3 Si, suite au réglage du changement de vitesse,
le repère n'est plus en face des chiffres sur la
poignée de changement de vitesse, visser l'un
des dispositifs de réglage de la tension et
visser d'autant l'autre dispositif de réglage de
la tension.
MY24H01 - 24_1.0_31.01.2024
Nettoyage, entretien et inspection
7.5.10.6 Changement de vitesse actionné par
câble, régler les deux câbles
S'applique uniquement aux vélos électriques
avec cet équipement
Pour que les vitesses passent aisément, réglez
les douilles de réglage sous la base de cadre.
Lorsqu'on le tire légèrement, le câble de
dérailleur présente un jeu d'environ 1 mm.
1
1
A
2
B
Illustration 165 : Douilles de réglage (2) sur deux modèles
alternatifs (A et B) d'un changement de vitesse actionné
par câble à deux câbles sur la base de cadre (1)
7.5.10.7 Poignée rotative à actionnement par
câble, régler les deux câbles
S'applique uniquement aux vélos électriques
avec cet équipement
Pour que les vitesses passent aisément, réglez
les douilles de réglage sur le boîtier de la
manette de vitesse.
Lorsqu'on tourne la poignée rotative, un jeu de
2 à 5 mm (1/2 vitesse) est perceptible.
1
Illustration 166 : Poignée rotative avec douilles de
réglage (1) avec jeu de rotation (2)
1
2
2
177
