RIB IDRO C 27 Manuel page 31

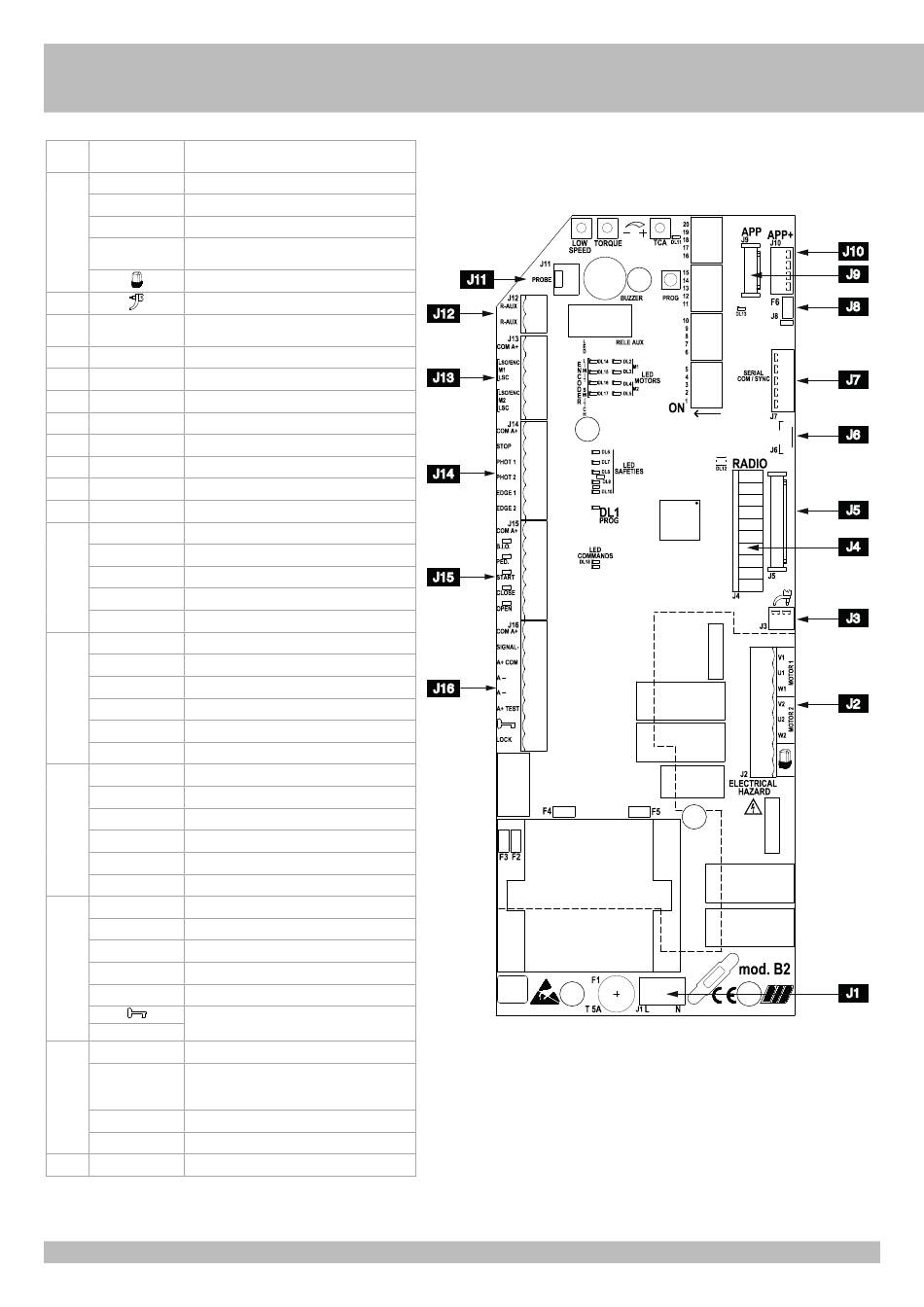

A- BRANCHEMENTS
Alimentation 230 Vac 50/60 Hz
J1 N -L
(120 V 60 Hz sur demande)
U1 CONNEXION COMMUN MOTEUR 1
V1 - W1 CONNEXION INVERSEURS ET CONDENSATEUR MOTEUR 1
U2 CONNEXION COMMUN MOTEUR 2
J2
CONNEXION INVERSEURS ET CONDENSATEUR MOTEUR
V2 - W2
2
Connexion clignotant 230V (max 40 W )
J3 Antenne radio 433 MHz
Connecteur pour radio récepteur RIB à
J4 RADIO
enclenchement avec alimentation à 24Vdc
J5 RADIO Connecteur pour module radio ACG8069
J6 réservé
J7 SERIAL COM/SYNC Connecteur pour la connexion série
J8 RS485 terminaison de J10
J9 APP Connecteur de carte APP
J10 APP+ Connecteur de carte APP+
J11 PROBE
J12 R-AUX Contact de relais auxiliaire (NO) Max 700 W
COM A+ Commun des contacts / Positif 24 Vdc
LSO M1/ENC Fin de course d'ouverture M1
J13 LSC M1 Fin de course de fermeture M1
LSO M2/ENC Fin de course d'ouverture M2
LSC M2 Fin de course de fermeture M2
COM A+ Commun des contacts / Positif 24 Vdc
STOP Contact impulsion de stop (NF)
PHOT 1 Contact photocellules 1 (NF)
J14
PHOT 2 Contact photocellules 2 (NF)
EDGE 1 Contact barre palpeuse de sécurité 1 (NF)
EDGE 2 Contact barre palpeuse de sécurité 2 (NF)
COM A+ Commun des contacts / Positif 24 Vdc
B.I.O. Contact d'une horloge (NO)
PED. Contact commande ouverture piétonne (NO)
J15
START Contact impulsion simple (NO)
CLOSE Contact impulsion de fermeture (NO)
OPEN Contact impulsion d'ouverture (NO)
COM A+ Commun des contacts / Positif 24 Vdc
SIGNAL - Voyant portail ouvert (24Vdc 3W max)
A+ COM Positif pour alimentation accessoires à 24Vdc
J16
A- Négatif pour alimentation accessoires à 24 Vdc
A+ TEST Positif pour alimentation autotest photocellules
Connexion électro-serrure (MAX 15W 12V)
LOCK
PROG Bouton pour la programmation
Trimmer de réglage du temps d'attendue
TCA avant avoir la fermeture automatique (DÉFAUT
DÉSHABILITÉ ET LED DL11 ÉTEINT)
TORQUE Trimmer de réglage de la force
LOW SPEED Trimmer de réglage de la basse vitesse
F1 T 5A Fusible de protection moteur
J11
J12
J13
J14
J15
J16
31
