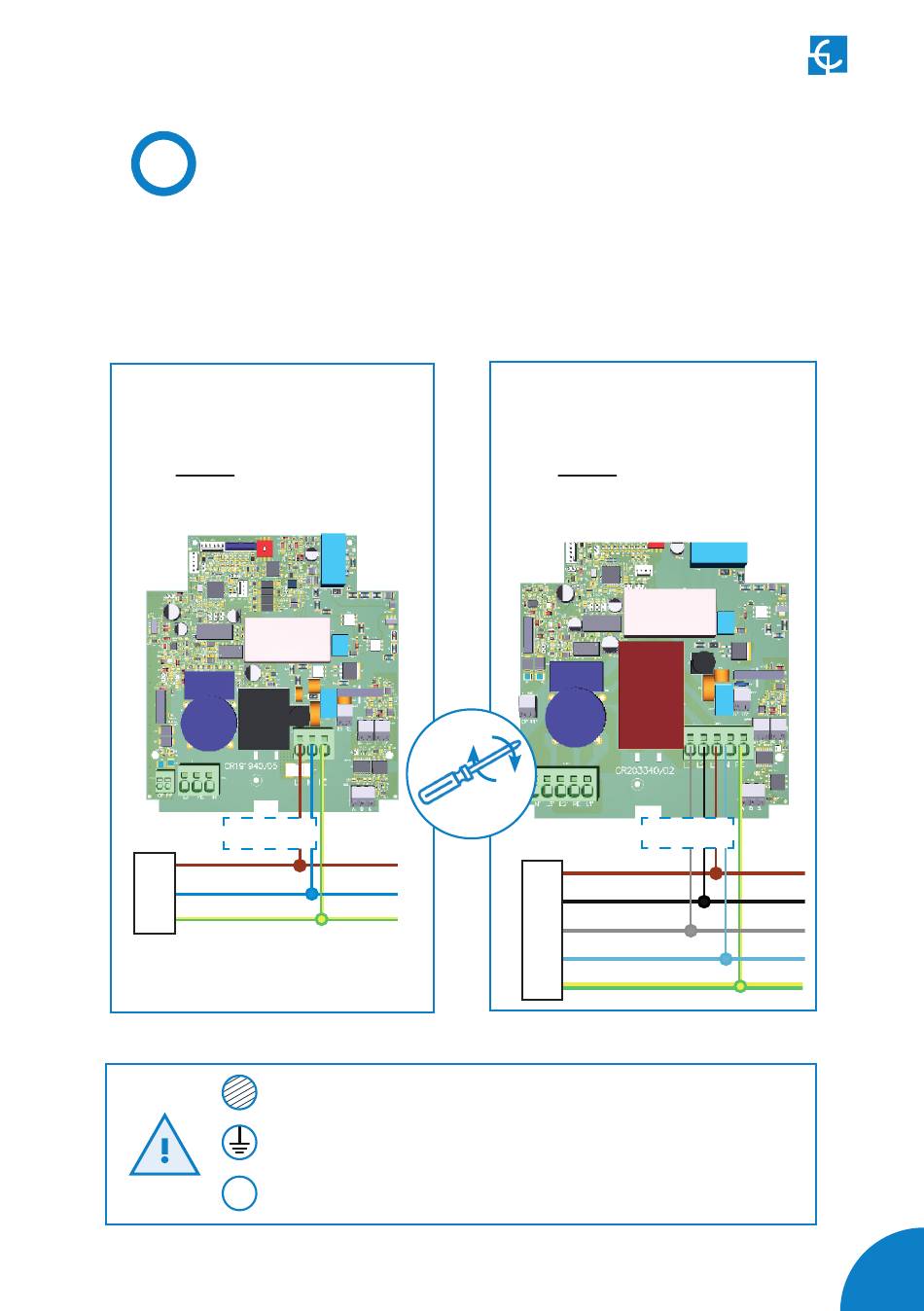

Raccordement des lignes
G
d'alimentation
Raccordez l'alimentation monophasée de 230 VCA ou triphasée de 400 VCA au bornier.
N'oubliez pas de raccorder le câble de terre à la borne correspondante.
BORNE DE RECHARGE
MONOPHASÉE
•
Raccordez la borne à une alimentation
de 230 VCA.
Protections
L1
N
Terre
S
Section maximale du bornier : 10 mm
N'oubliez pas de raccorder le câble de terre à la borne de terre.
Type de câble compatible avec le bornier : cuivre
Cu
BORNE DE RECHARGE
TRIPHASÉE
•
Raccordez la borne à une alimentation
de 400 VCA.
•
Si l'alimentation est monophasée,
raccordez-la à L1 et à N.
Protections
L1
L2
L3
N
Terre
2
19
