Manuel d'installation des bornes eHome Link
F
Afin de protéger la ligne d'alimentation conformément à la norme CEI 61851-1:2017,
il est essentiel d'installer un disjoncteur miniature (MCB) et un dispositif différentiel
résiduel (DDR) externes en amont de la borne de recharge.

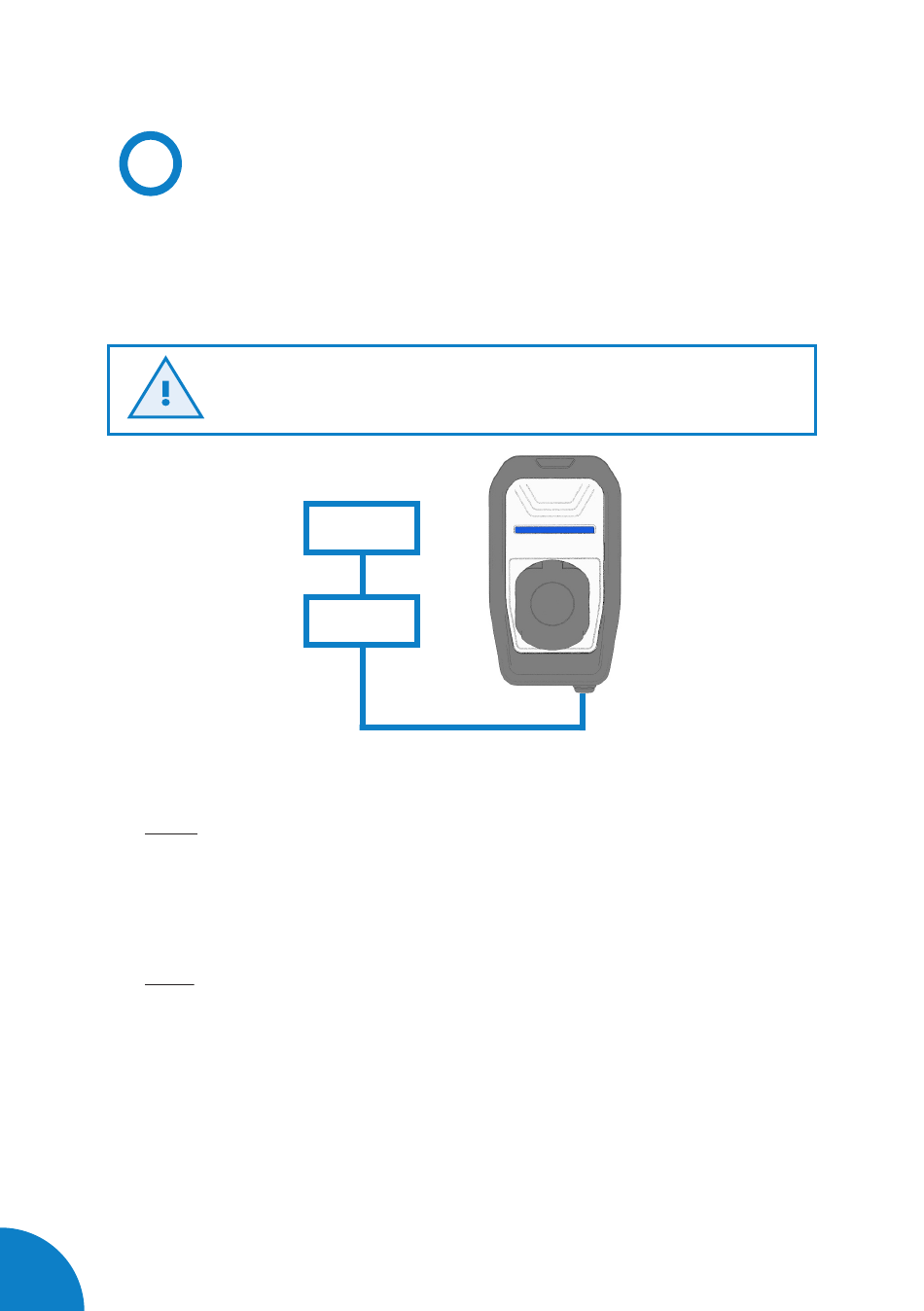

Dispositifs de protection électrique
•
MCB : les dispositifs de protection contre les surcharges et les courts-circuits
doivent être de courbe C et calibrés de sorte à pouvoir supporter une intensité
25 % supérieure à celle du contrôleur de la borne de recharge. Le dispositif doit
être de type 2P (230 VCA monophasé) ou 4P (400 VCA triphasé) conformément
aux normes CEI 60898-1, CEI 60947-2 ou CEI 61009-1.
•
DDR : le dispositif différentiel résiduel doit, au minimum, être de type A et d'un
calibre de 30 mA. Son calibre doit être déterminé en fonction de l'intensité admise
par le contrôleur de la borne de recharge. Le courant de défaut CC est mesuré
par un dispositif installé à cet effet dans la borne eHome Link et garantissant la
coupure de l'alimentation dans le cas où le courant de défaut CC est supérieur
à 6 mA. Il est donc essentiel de placer un DDR de type A en amont de la borne.
Le dispositif doit être de type 2P (230 VCA monophasé) ou 4P (400 VCA triphasé)
conformément aux normes CEI 60898-1, CEI 60947-2 ou CEI 61009-1.
18
Installation électrique
Ces dispositifs de protection électrique et le reste de l'installation
doivent être conformes à toute réglementation locale et nationale.
MCB
DDR
