Manuel d'installation des bornes eHome Link
D

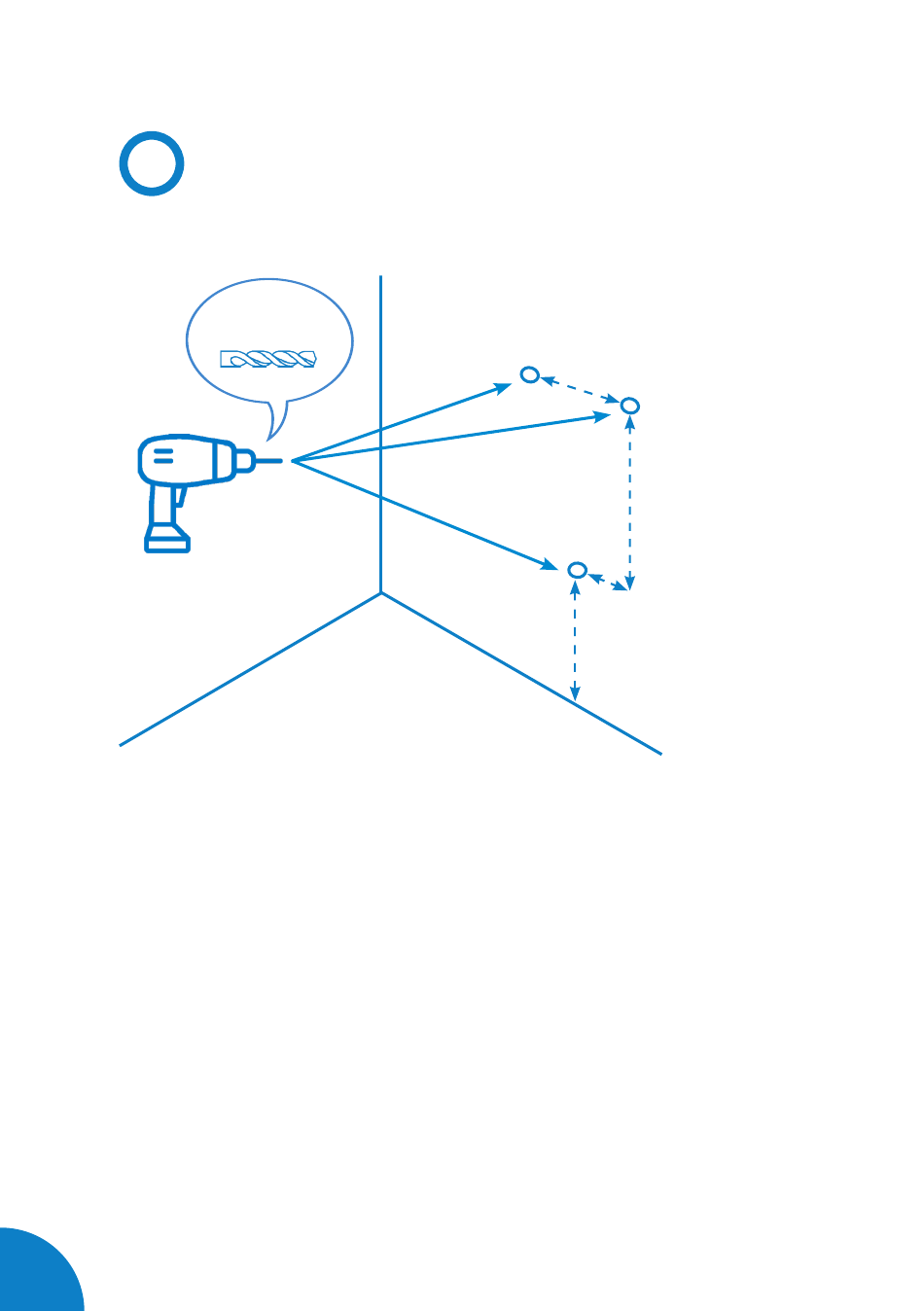

Percez des trous pour fixer les vis de fixation.
1. Marquez trois trous en tenant compte des mesures indiquées ci-dessus (également
indiquées à l'arrière de l'unité).
2. Placez le boîtier sur une surface plane.
3. Fixez la borne au mur à l'aide de vis de 3 x 45 mm.
4. Vérifiez que le boîtier n'est pas incliné à l'aide d'un niveau.
5. Percez trois trous dans le mur à l'aide d'un foret de 6 mm de diamètre.
6. Placez les chevilles en fonction du matériau qui constitue la surface.
16
Positionnement
Foret M6
Dimensions en millimètres
Vue frontale
158
238
79
Min. 600 / max. 1 200
