3 Données techniques
3.1 Présentation sommaire

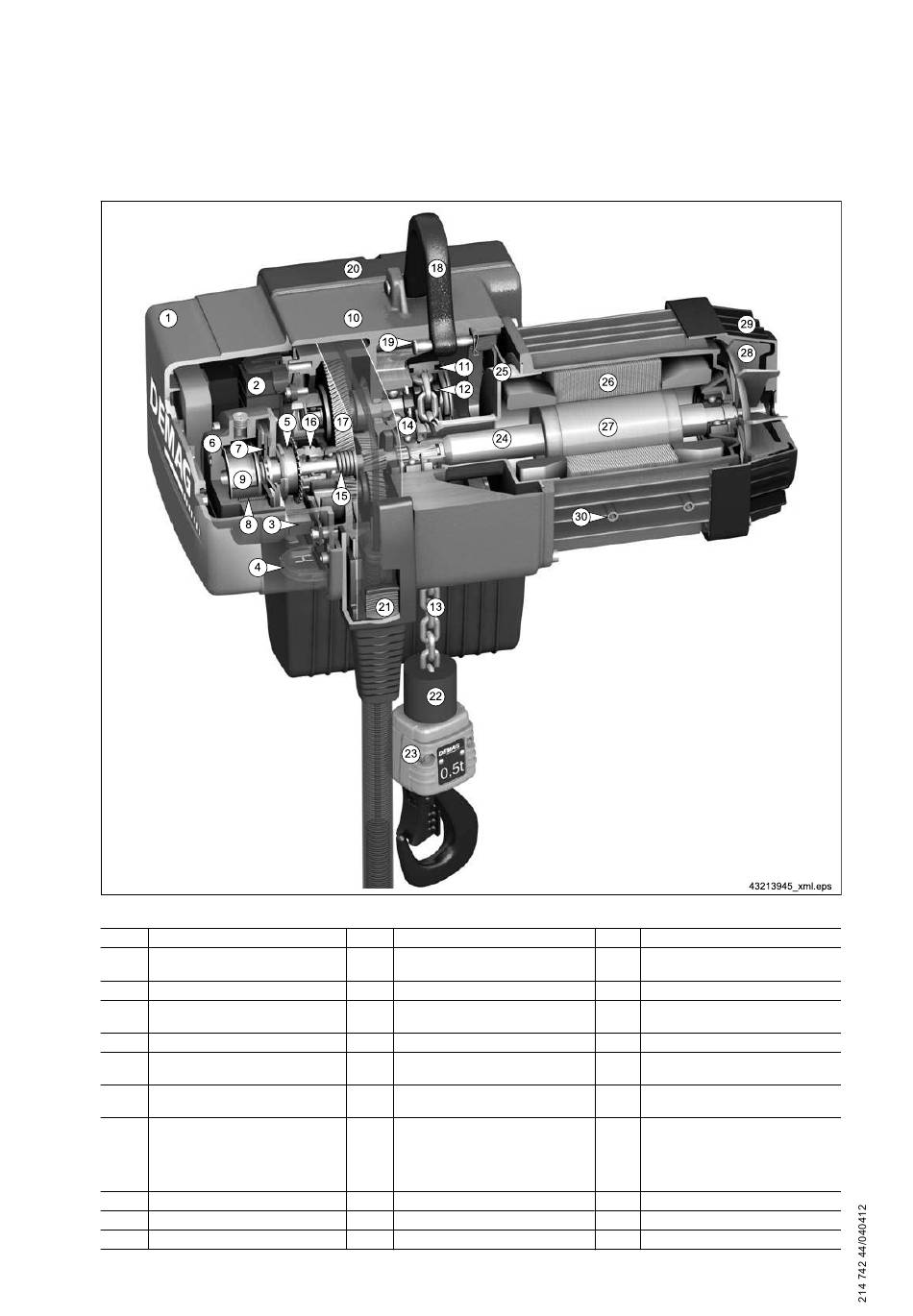

Fig. 4 Exécution à un brin
Rep. Désignation
1 Capot électrique
2 Commande
3 Compteur des heures de service.
4 Voyant
Roue à impulsions pour surveillance
5
de la vitesse
6 Frein magnétique
7 Poulie de frein avec garnitures
8 Ressorts de frein
9 Aimant de frein
10 Carter du réducteur
Tab. 4
16
Rep. Désignation
11 Guide-chaîne
12 Noix de chaîne
13 Chaîne à maillons en acier rond
14 Accouplement à friction
15 Paquet de rondelles Belleville
Ecrou de réglage accouplement à fric‐
16
tion
Réducteur à engrenages cylindriques
à deux trains d'engrenages, DC 1 - 5
17 Réducteur à engrenages cylindriques
à trois trains d'engrenages, DC 10 et
DC 15
18 Etrier de suspension
19 Axe de suspension
20 Capot de service
Rep. Désignation
Mécanisme de réglage pour câble de
21
commande
22 Butoir pour fin de course de travail
Crochet équipé avec plaque de char‐
23
ge
24 arbre du moteur,
Elément de protection de la partie dé‐
25
passante de l'enroulement
26 Stator
27 Rotor
28 Ventilateur
29 Capot du ventilateur
30 Points de fixation
